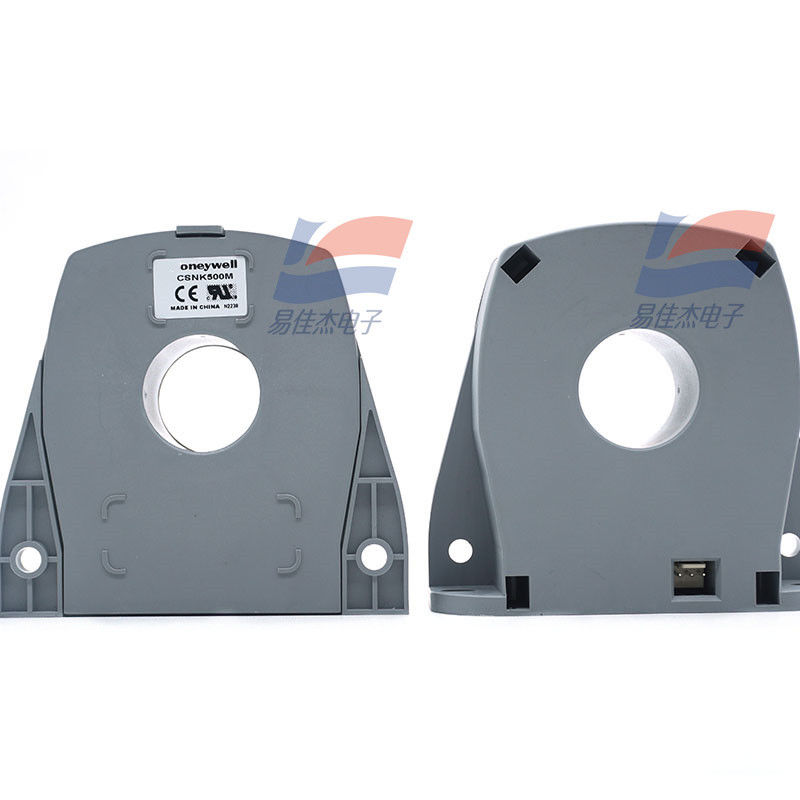

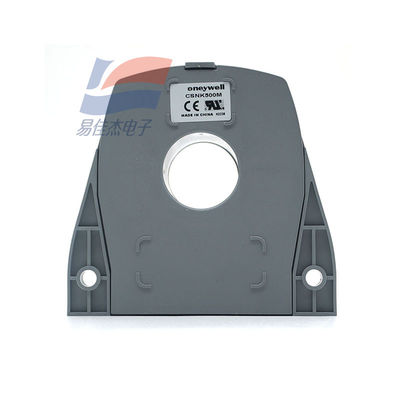

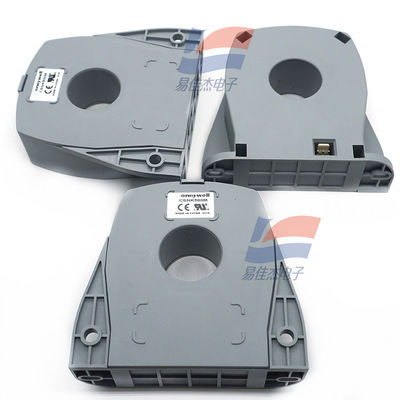

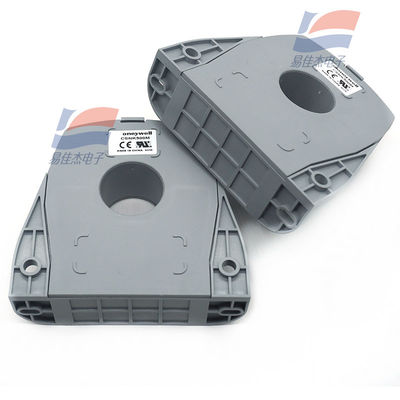

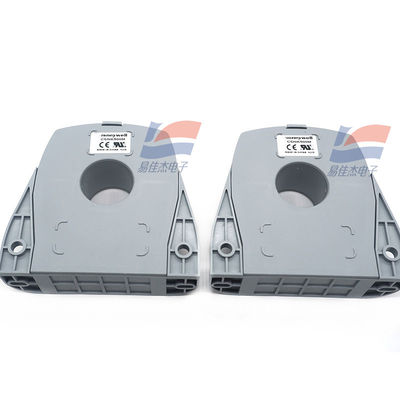

CSNK500M Czujnik prądu mierzy prąd stały prąd zmiennokrętny prąd pulsowanyprąd

CSNK500M Czujnik prądu mierzy prąd stały prąd zmiennokrętny prąd pulsowanyprąd

Parametry elektryczne:

• Prąd nominalny: 500 A rms (nazywny)
• Zakres pomiarów:
  • Prąd stały: 0~±1200A_t
  • Strumień szczytowy prądu przemiennego: 0~±1275A_t
• Odporność pomiarowa (w temperaturze 70°C):
  • Przy ±15V: 0Ω~75Ω przy ±500A_tMax; 0Ω~10Ω przy ±1000A_tMaksymalnie
  • Przy ±18V: 0Ω~100Ω przy ±500A_tMax; 0Ω~5Ω przy ±1275A_tMaksymalnie
• Analogiczny prąd wyjściowy (w 500A): 100mA
• Wskaźnik obrotu: 1/5000
• Dokładność (25°C): lepsza niż ±0,50%ln
• Napęd zasilania: ±15~18V prądu stałego (±5%)
• Izolacja elektryczna pierwotna i wtórna: 6KV_rms/50KHz/1min

Wydajność - Parametry dynamiczne:

• Prąd zerowy (25°C): lepszy niż ±0,20mA
• Odchylenie temperatury prądu offsetowego (0~70°C): lepsze niż ±0,30mA
• Liniowość: lepsza niż ±0,10%
• Czas reakcji: lepszy niż 1 μs
• Szerokość pasma: DC~100KHz
• di/dT następujące: lepsze niż 100A/μs

Specyfikacje techniczne:

• Zakres temperatury roboczej: -40~85°C
• Zakres temperatury przechowywania: -40~90°C
• Prąd zużywany: 20mA plus prąd wyjściowy
• Sekundarny opór wewnętrzny (+70°C): 50Ω
• Obudowa czujnika: izolowana obudowa z tworzyw sztucznych
• Rodzaj montażu: złącze czteropinowe

Zasada działania:

Czujnik prądu w pętli zamkniętej CSNK500M opiera się na zasadzie kompensacji magnetycznej, z izolacją elektryczną między obwodami podstawowymi / wtórnymi.
