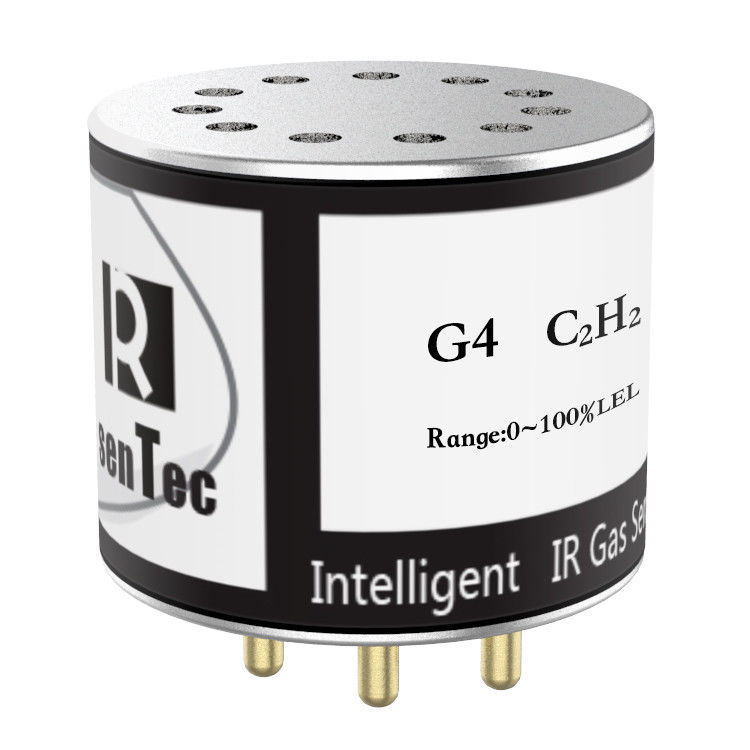

YJJ G4-C2H2 Infraczerwony czujnik gazu acetylenowego pomiar stężenia NDIR

Opis produktu:

Czujnik gazu acetylenu G4-C2H2 na podczerwień NDIR do pomiaru stężenia

Cechy:

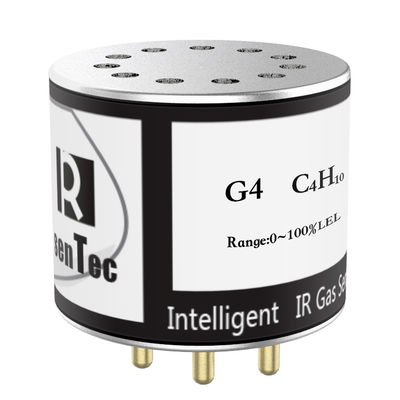

Czujnik gazu na podczerwień G4 to inteligentny miniaturowy czujnik gazu zaprojektowany w oparciu o zasadę NDIR. Mierzy stężenie gazów wykorzystując ich charakterystyczne właściwości absorpcji określonych widm podczerwieni. Nie jest zależny od tlenu i nie podlega zjawisku zatruwania czujników katalitycznych. Charakteryzuje się długą żywotnością, wysoką dokładnością i stabilną wydajnością. Czujnik ten posiada dwa interfejsy wyjściowe sygnału: analogowy i cyfrowy. Może bezpośrednio wyprowadzać sygnały wartości stężenia gazu po przetworzeniu liniowym i kompensacji temperatury, co sprawia, że jest wygodniejszy w użyciu. Przeznaczenie

Czujnik gazu na podczerwień G4 może mierzyć gazy takie jak metan, dwutlenek węgla i palne węglowodory, z zakresem do 100% VOL.

Czujnik ten spełnia wymagania "GB 15322 Detektor gazu palnego", "AQ 6211-2008 Nierozpraszający czujnik metanu na podczerwień dla kopalń węgla" oraz "AQ 1052-2008 Ogólne warunki techniczne dla czujników dwutlenku węgla w kopalniach" i może być stosowany w niebezpiecznych środowiskach, takich jak zakłady przemysłowe, tunele drogowe, energetyka, przemysł naftowy i petrochemiczny, tunele kopalń węgla, wydobycie gazu i inne środowiska przemysłowe do monitorowania zdrowia i bezpieczeństwa.

Warunki pracy czujnika gazu na podczerwień G4:

Temperatura pracy ------ (-40 do +70)℃;

Wilgotność pracy ------ Do 98% RH, bez kondensacji;

Ciśnienie atmosferyczne ------ 80 do 120 kPa; Charakterystyka

• Wysoka rozdzielczość, z rozdzielczością 0,01% dla zakresu 0-10% Vol i 0,1% dla zakresu 10%-100% Vol.

• Zakres pomiarowy może sięgać 0-100% VOL.

• Liniowe wyjście danych i kompensacja temperatury.

• Tryby wyjścia sygnału cyfrowego i analogowego.

• Zakres temperatur pracy od -40℃ do 70℃.

• Długotrwała stabilność, łatwa kalibracja.

• Brak zjawiska "zatruwania" czujników katalitycznych.

• Brak zależności od tlenu.

• Iskrobezpieczny, przeciwwybuchowy.

Parametry elektryczne

Napięcie wejściowe: 3,0 - 5,5 VDC

Prąd pracy

Średni < 70 mA @ 3 VDC

Szczytowy < 140 mA @ 3 VDC

Czas nagrzewania

3 minuty*

* Zaleca się nagrzewanie przez ponad 60 minut przed rozpoczęciem kalibracji.

Analogowe wyjście napięciowe: 0,4 - 2,0 VDC (ujemne wyjście stężenia: 0,24 - 0,4 V, wyjście poza zakresem: 2,0 V - 2,4 V)

Cyfrowe wyjście sygnału: poziom TTL

Okres gwarancji

18 miesięcy*

* Następujące sytuacje nie są objęte gwarancją: kondensacja, wnikanie wody, wnikanie kurzu, upadek, uderzenie, spawanie, demontaż, korozja, użytkowanie w zbyt wysokiej temperaturze, usunięcie etykiety itp.

Środowisko aplikacji

Temperatura pracy

-40℃ do 70℃ (metan i gazy węglowodorowe)

0℃ do 50℃ (CO2)*

* Szerokie środowisko zastosowania temperatury dla CO2 (-40℃ do 70℃), należy podać specjalne instrukcje podczas zamawiania

Wilgotność pracy

0% RH do 98% RH (bez wody kondensacyjnej)*

* Na dokładność czujnika może mieć wpływ. Zaleca się przeprowadzenie wstępnej obróbki w celu usunięcia kurzu i wody

Oznaczenie przeciwwybuchowe: Ex ia I Ma i Ex ia II C T4 Ga podwójna certyfikacja

Stopień ochrony: IP65 (z wodoodporną oddychającą membraną, *wodoodporna oddychająca membrana może wpływać na T90), wodoodporną oddychającą membranę można wybrać podczas zamawiania
