YJJ WF200S Silk-Structured MEMS Differential Pressure Sensor z zakresem 0 - 10 kPa jest używany do monitorowania medycznego

Opis produktu:

WF200S Silk-Structured MEMS Differential Pressure Sensor z zakresem 0 - 10 kPa jest stosowany do monitorowania medycznego

Charakterystyka:

Czujnik ciśnienia WF200S to czujnik ciśnienia różnicowego MEMS w pełni zbudowany z krzemu.
WF200S przyjmuje konstrukcję pełnego mostu Hewitt. Pod standardowym zasilaniem operacyjnym może osiągnąć precyzyjne pomiary ciśnienia w zakresie od 0 do 10 kPa (dostosowalne do wielu zakresów),i wykazuje dobry stosunek liniowy z napięciem wyjściowym.

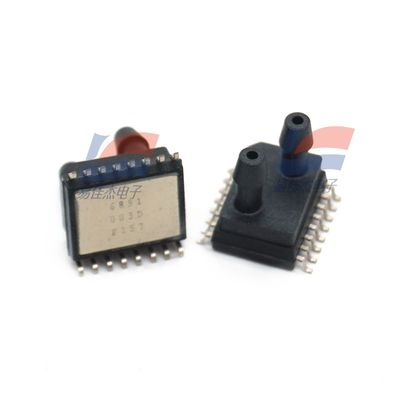

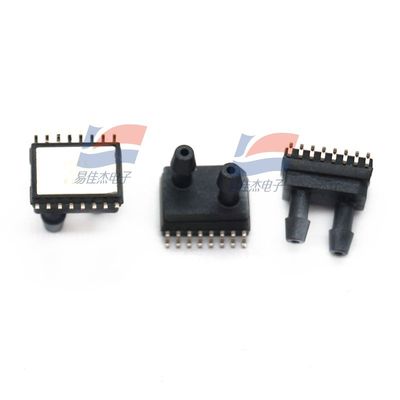

Generator ciśnienia serii WF200S ma strukturę dwu-czujnikowej dyszy powietrznej i jest opakowany w formacie SOIC 16.
WF200S ma zastosowanie do różnych urządzeń medycznych, takich jak urządzenia do monitorowania ciśnienia krwi, oddychacze, mierniki czynności płuc, urządzenia hemodialityczne i detektory stwardnienia tętnic.
Czujnik ciśnienia różnicowego WF200S obsługuje dostosowanie wielu zakresów pomiarów.
Zakres prądu: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

Produkt WF200S ma następujące kluczowe cechy:
Wysoka wrażliwość
Wysoka niezawodność
Wysoka precyzja

Wysoka stabilność
Zakres ciśnienia: 0-10 kPa (ciśnienie różniczkowe)
Zasilanie stałym napięciem: od 0V do 10V
Prąd stały: od 0mA do 2mA
Zakres temperatury roboczej: -40 do +125°C
Rozmiar: 10,3 x 10,3 x 10,3 mm

Nazwa parametru Warunki zewnętrzne Minimalne typowe Maksymalne uwagi jednostkowe

Ogólne cechy

Zakres ciśnienia - 0~10; 0~40; 0~200 kPa 1

Ciśnienie przeciążenia TA = 25°C 2X FS

Ciśnienie wybuchowe TA = 25°C > 3X FS

Temperatura pracy - -20 do +85 °C

Temperatura przechowywania - -40 do + 125 °C

Kompatybilność z nośnikami: powietrze i gazy nieżrące

Właściwości elektryczne

napięcie podniecające TA = 25°C 5 do 10 V

Prąd pobudkowy TA = 25°C 1 do 2 mA

Odporność ramienia mostkowego TA = 25°C 4, 5, 6 kΩ 2

Zmiana punktu zerowego TA = 25°C -15 do 0 do 15 mV

Wynik w pełnej skali TA = 25°C

45, 60, 75 mV zakres 10 kPa

60, 75, 90 mV 40kPa

70, 90, 110 mV w zakresie 200 kPa

Liniowość TA = 25°C -0,3 do 0,3 % VFS najlepsze dopasowanie linii prostej

Współczynnik temperatury przesunięcia punktu zerowego TA = 25°C -0,08 do 0,08 %VFS

Współczynnik temperatury wyjściowej w pełnej skali TA = 25°C -0,27 do -0,22 do -0,17 %VFS /°C podniecenie ciśnieniem stałym

Współczynnik temperatury wyjściowej w pełnej skali TA = 25°C -0,03 do 0,03 %VFS /°C podniecenie biegiem stałym

Współczynnik temperatury oporu TCR TA = 25°C 1600 do 2000 ppm/°C

histereza ciśnieniowa TA = 25°C -0,1 do 0,05 do 0,1 % VFS

Histeresa temperatury TA = 25°C -0,3 do 0,3 % VFS
