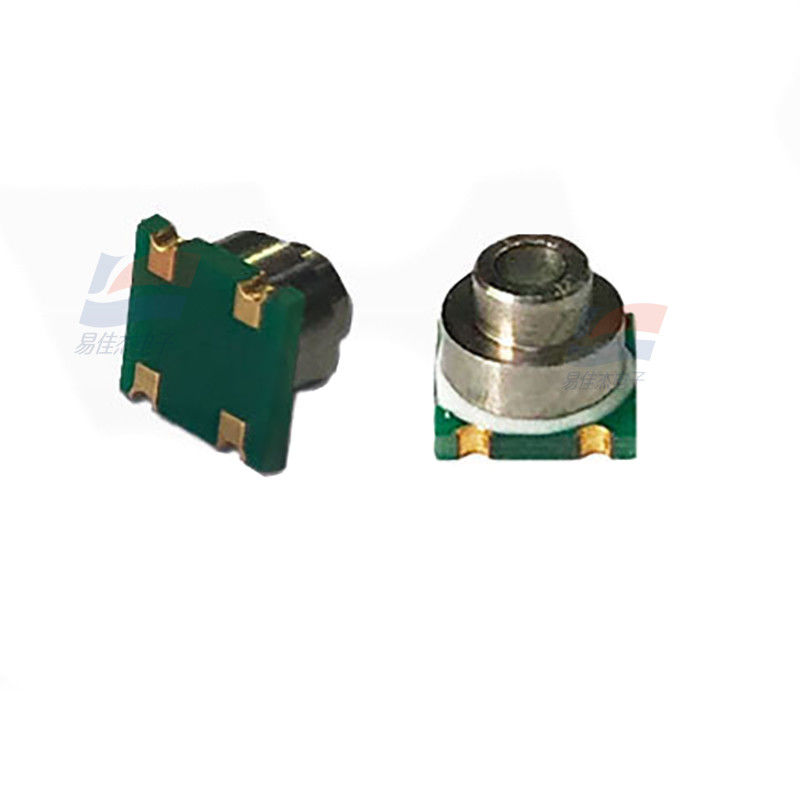

YJJ WF5805F Wodoodporny cyfrowy czujnik ciśnienia do dziennika nurkowego pojazdu

Opis produktu:

WF5805F Wodoodporny cyfrowy czujnik ciśnienia jest używany w dzienniku pokładowym pojazdu do nurkowania

Cechy:

WF5805F to czujnik ciśnienia o wysokiej rozdzielczości, wyposażony w interfejsy I²C i SPI. Zawiera silikonowy element piezorezystancyjny i 24-bitowy przetwornik ΔΣ ADC o wysokiej rozdzielczości.

WF5805F oferuje wysoką precyzję 24-bitowych wyjść cyfrowych dla ciśnienia i temperatury. Użytkownicy mogą dostosować prędkość konwersji i wysokość do swoich potrzeb aplikacyjnych. Wszystkie wbudowane obliczenia wykorzystują szybkie operacje zmiennoprzecinkowe 4 MHz, co skutkuje niskimi błędami obliczeniowymi. Kompensacja danych jest wewnętrznie zintegrowana, a połączenie komunikacyjne jest bardzo proste.

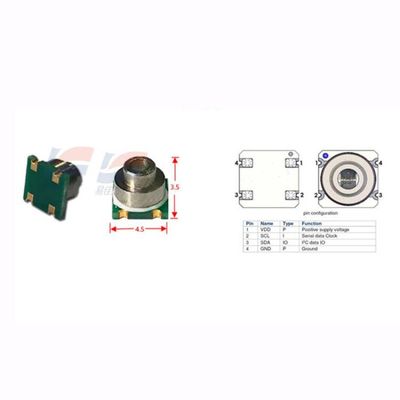

Czujnik WF5805F jest zapakowany z powierzchnią pierścienia ze stali nierdzewnej i podłożem i jest zgodny ze standardami RoHS. Jest niezwykle mały, mierzy tylko 4,5x4,5 mm i 3,5 mm grubości.

Nazwa parametru Warunki zewnętrzne Minimum Typowe Maksimum Jednostka Uwagi

Charakterystyka ogólna

Zakres ciśnienia - 0~10; 0~40; 0~200 kPa 1

Ciśnienie przeciążeniowe TA = 25℃ 2X FS

Ciśnienie wybuchu TA = 25℃ > 3X FS

Temperatura pracy - -20 do +85 ℃

Temperatura przechowywania - -40 do +125 ℃

Kompatybilność z mediami: powietrze i gazy niekorozyjne

Charakterystyka elektryczna

Napięcie wzbudzenia TA = 25℃ 5 do 10 V

Prąd wzbudzenia TA = 25℃ 1 do 2 mA

Rezystancja ramienia mostka TA = 25℃ 4, 5, 6 kΩ 2

Przesunięcie punktu zerowego TA = 25℃ -15 do 0 do 15 mV

Wyjście pełnej skali TA = 25℃

45, 60, 75 mV zakres 10kPa

60, 75, 90 mV zakres 40kPa

70, 90, 110 mV zakres 200kPa

Liniowość TA = 25℃ -0,3 do 0,3 %VFS najlepiej dopasowana linia prosta

Współczynnik temperaturowy przesunięcia punktu zerowego TA = 25℃ -0,08 do 0,08 %VFS

Współczynnik temperaturowy wyjścia pełnej skali TA = 25℃ -0,27 do -0,22 do -0,17 %VFS /℃ wzbudzenie stałym ciśnieniem

Współczynnik temperaturowy wyjścia pełnej skali TA = 25℃ -0,03 do 0,03 %VFS /℃ wzbudzenie stałym prądem

Temperaturowy współczynnik rezystancji TCR TA = 25℃ 1600 do 2000 ppm/℃

Histereza ciśnienia TA = 25℃ -0,1 do 0,05 do 0,1 %VFS

Histereza temperatury TA = 25℃ -0,3 do 0,3 %VFS
