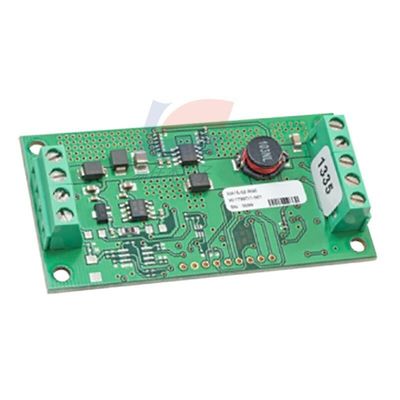

YJJ OXY-LC-A25-455 OXY-LC-485 Panel interfejsu czujników tlenu do pomiaru ciśnienia powietrza

Opis produktu:

OXY-LC-A25-455 OXY-LC-485 Panel interfejsu czujników tlenu jest używany do pomiaru ciśnienia powietrza

Charakterystyka:

Zapewnia elektronikę niezbędną do zasilania i

zakres kontroli SST ′s dwutlenku cyrkonu (ZrO2)

czujniki

 Wbudowany czujnik ciśnienia dla ciśnienia barometrycznego

odszkodowanie

 Zestaw końcowy z napędem śrubowym do łatwego podłączenia

zwrotne napięcie i przejściowe nad napięcie

ZAFALUJENIA

Adaptacyjne filtrowanie oprogramowania zapewnia szybki czujnik

odpowiedź w połączeniu ze stabilną produkcją tlenu

Wysokiej dokładności wyjście liniowe

Specyfikacje techniczne

Napięcie zasilania

Zmiana RS485: 8V28VDC

Wariacje analogowe: 20 ̊28VDC

Prąd zasilania 600mA maksymalnie przy 24VDC

1.2A maksymalnie przy 12VDC

Wyjście cyfrowe RS485 (Modbus RTU)

lub PWM

Wyjście analogowe 4 ′ 20 mA; obciążenie 600Ω max

lub 010VDC; obciążenie 10kΩ min

Granice temperatury

Przechowywanie: od -40°C do +85°C

Wykonanie: -30°C do +70°C

Granice ciśnienia roboczego1 2601260mbar absolutne

1) Czujnik i interfejs dla prawidłowej kompensacji ciśnienia barometrycznego.

2) Długotrwałe działanie poniżej 0,1% O2 może powodować uszkodzenie elementu czujnika.

3) Zgłoszona dokładność wariantów wyjścia analogowego jest ważna po kalibracji na domyślnej wartości kalibracyjnej.

wskazana dokładność jest ważna, gdy jest kalibrowana przy domyślnym poziomie 20,7% O2 w zakresie od 0,1 do 25% O2.

powyżej 25% O2 interfejs i czujnik należy kalibrować do pełnej skali wymaganego zakresu przy użyciu certyfikowanego gazu.

Zakres tlenu (wydajność analogowa) 0,12-25% O2

lub 0,12% 100% O2

Zakres tlenu (Modbus RTU) 0,12% 100% O2

Dokładność po kalibracji3 0,5% O2

Powtarzalność po kalibracji 0,5% O2

Rozdzielczość wyjściowa 0,01% O2

Czas reakcji (krok 10~90%)

Podłączony czujnik szybkiej reakcji: 4 s

Standardowy czujnik odpowiedzi podłączony: 15 s

Początkowy czas rozgrzewki (do stabilnego wyjścia) 5-10 min

Opóźnienie w uruchomieniu wyjścia nieaktywnego (ogrzewanie grzejnika)

Od trybu wyłączonego do trybu włączonego: 60

Od trybu gotowego do trybu włączonego (tylko RS485): 20 s

Producent: SST Sensing
Rodzaj produktu: Narzędzia do rozwoju czujników ciśnienia RoHS:
Produkt: Płyty interfejsów czujników
Typ: czujnik tlenu
Narzędzia oceny: ciśnienie barometryczne
Napięcie zasilania roboczego: od 8 V do 28 V
Znak towarowy: SST Sensing
Opis/funkcja: Tablica interfejsu czujników tlenu
Typ interfejsu: RS485
Maksymalna temperatura pracy: + 70 °C
Minimalna temperatura pracy: - 30 °C
Rodzaj produktu: Narzędzia do opracowywania czujników ciśnienia 1
Podkategoria: Narzędzia rozwoju
Część numer alias: M-OXY-LC-A25-455
Waga jednostki: 46,164 g
