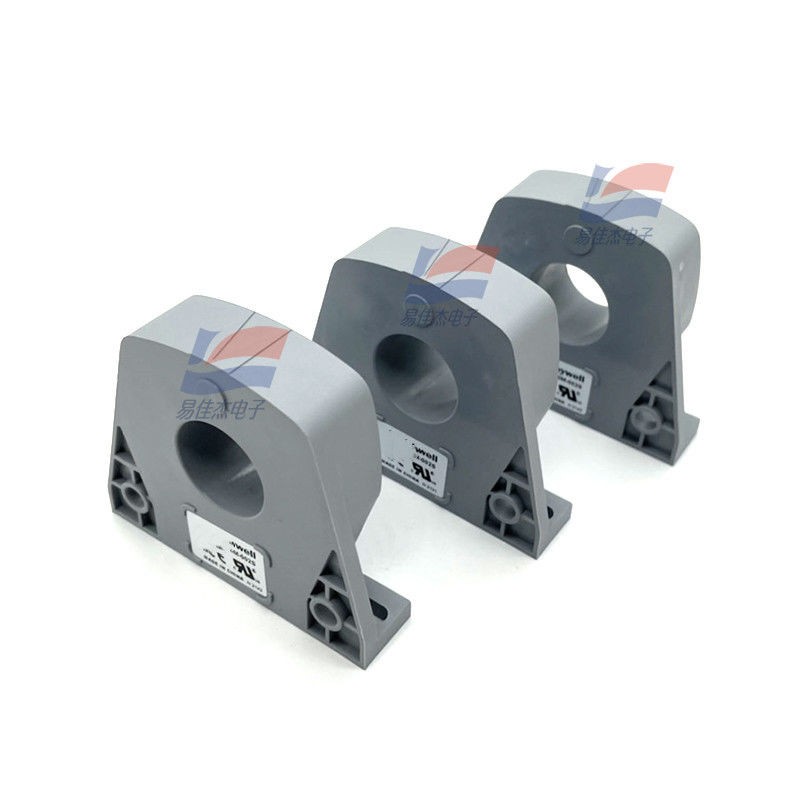

CSNS300M-002S Czujnik prądu w pętli zamkniętej do automatyki przemysłowej i elektroniki mocy

CSNS300M-002S Czujnik prądu w pętli zamkniętej dla elektroniki energetycznej automatyki przemysłowej

Szczegóły produktu:

CSNS300M-002S to czujnik prądu zamkniętego pętli, oparty na zasadzie kompensacji magnetycznej.Szczegółowe specyfikacje::

Zastosowanie:

• Automatyka przemysłowa: Używana w napędach prędkościowych, systemach serwo i konwerterach częstotliwości wysokiego napięcia do monitorowania i kontrolowania prądu w czasie rzeczywistym, zapewniając stabilną pracę sprzętu.
• Elektronika energetyczna: stosowana w źródłach zasilania, watometrach i systemach magazynowania energii do dokładnego pomiaru prądu,które pomagają w optymalizacji efektywności konwersji mocy i ochrony obwodów przed przepływem.
• Nowe pola energetyczne: nadają się do energii wiatrowej, systemów energii słonecznej i pojazdów nowej energii do wykrywania prądu stałego, bieżącego lub impulsowego,wspieranie bezpiecznej i niezawodnej eksploatacji urządzeń wykorzystujących energię ze źródeł odnawialnych i układów napędowych elektrycznych.
• Ochrona bezpieczeństwa elektrycznego: Zainstalowana w urządzeniach ochronnych przed prądem nadprzewodowym i w wykrywaczach awarii naziemnej w celu szybkiego wykrywania nieprawidłowych warunków prądu i uruchomienia mechanizmów ochronnych.
• Robotyka i sterowanie ruchem: zapewnia dokładne oddziaływanie prądu dla ramion robotycznych i precyzyjnych systemów ruchu, umożliwiając płynną i precyzyjną kontrolę ruchów mechanicznych.

Charakterystyka:

• szeroki zakres pomiarów: wyznaczony do 300 A.t rms, z zakresem pomiarów od 0 do ± 600 A.t, zdolny do obsługi zarówno scenariuszy niskiego, jak i wysokiego prądu.
• Wysoka dokładność: dokładność lepsza niż ±0,75% w temperaturze 25°C, zapewniająca wiarygodne dane o prędkości prądu dla krytycznych zastosowań.
• Szybka reakcja: czas reakcji w zakresie 500 ns, umożliwiający śledzenie w czasie rzeczywistym szybkich zmian prądu (np. prądy impulsowe).
• Doskonała liniowość: liniowość lepsza niż ±0,20%, przy zachowaniu precyzyjnego proporcjonalnego związku między prądami wejściowymi i wyjściowymi.
• Silna izolacja elektryczna: izolacja rms 6KV pomiędzy stronami podstawowymi i wtórnymi, chroniąc użytkowników i urządzenia przed ryzykiem wysokiego napięcia.
• Stabilność w dużych temperaturach: działa stabilnie od -40°C do 85°C, nadaje się do trudnych środowisk przemysłowych.
• Niższe przesunięcie temperatury: przesunięcie prądu w zakresie ± 0,60 mA w zakresie 0 - 70 °C, minimalizując błędy pomiarowe spowodowane wahaniami temperatury.
• Wysoka zdolność dI/dT: śledzi zmiany prądu przy prędkości > 100 A/μs, idealnie nadaje się do zastosowań wymagających szybkiej reakcji prądu (np. napędów silnikowych).
• Kompaktna konstrukcja: izolowana plastikowa obudowa z pierwotnym połączeniem przez otwór i 4-pinnym podłączeniem wtórnym, ułatwiająca łatwą instalację w ciasnych przestrzeniach.
• Uniwersalne źródło zasilania: Kompatybilne z ±12~18VDC, zapewniające elastyczność w różnych konfiguracjach zasilania.
