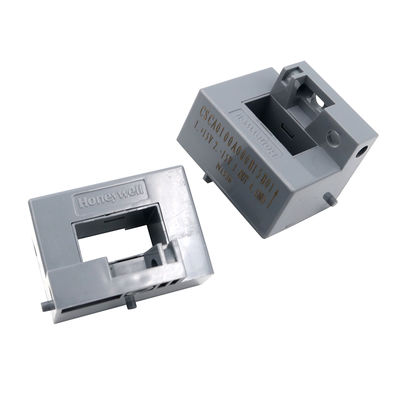

CSCA0100A000B15B01 Czujnik prądu z efektem Halla w pętli otwartej do zasilaczy komunikacyjnych UPS

      CSCA0100A000B15B01 Czujnik prądu z otwartą pętlą oparty na efekcie Halla dla zasilaczy komunikacyjnych UPS

Szczegóły produktu:

CSCA0100A000B15B01 to czujnik prądu z otwartą pętlą oparty na efekcie Halla. Szczegółowe specyfikacje są następujące:

Podstawowe parametry:

• Prąd znamionowy: 100A RMS (przy 25℃).
• Zakres pomiarowy: ±300A.
• Rezystancja pomiarowa: Przy 70℃ (z ±15V, ±25A.t max): Min. 54ohm, Max. 360ohm.
• Prąd wyjściowy analogowy: 25mA.
• Przełożenie: 1000.
• Dokładność (przy 25℃): Max. ±0,5% (w tym wpływ przesunięcia zera).
• Napięcie zasilania: ±12~15V (±5%).

Parametry:

• Typ czujnika: Efekt Halla, otwarta pętla.
• Typ wyjścia: Analogowe.
• Rezystancja wyjściowa: >10k omów.
• Temperatura pracy: -10℃ do 80℃.
• Temperatura przechowywania: -25℃ do 85℃.

Cechy wydajności:

• Oparty na zasadzie efektu Halla: Wykorzystuje urządzenia oparte na efekcie Halla, których napięcie wyjściowe jest liniowo związane z amplitudą i fazą przyłożonego pola magnetycznego, umożliwiając dokładny pomiar prądów AC, DC i impulsowych.
• Niskie zużycie energii: Spełnia wymagania dotyczące oszczędzania energii dzięki niskiemu zużyciu energii.
• Dobra izolacja elektryczna: Zapewnia wysoki poziom izolacji elektrycznej między obwodami pierwotnymi i wtórnymi dla bezpiecznej i niezawodnej pracy.
• Szybki czas reakcji: Czas reakcji wynosi zazwyczaj mikrosekundy, co umożliwia szybką reakcję na zmiany prądu.

Obszary zastosowań:

Nadaje się do napędów o zmiennej prędkości, ochrony nadprądowej, zasilaczy UPS i komunikacyjnych, systemów kontroli sprzężenia zwrotnego prądu,

robotyki i innych dziedzin.

Pakowanie i połączenie:

• Wykorzystuje złącze typu Molex dla łatwej instalacji i połączenia.
• Zazwyczaj montowany za pomocą kołnierzy, oferując pewną stabilność mechaniczną.
