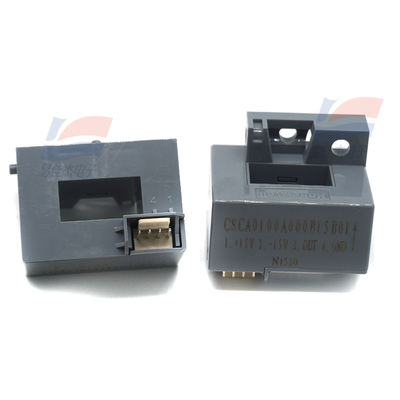

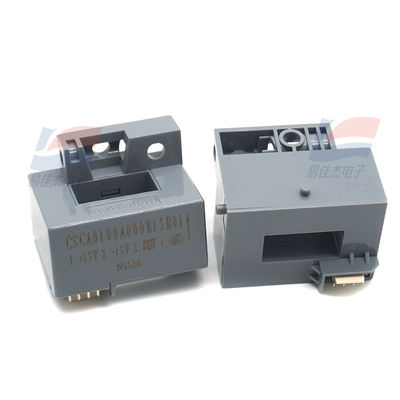

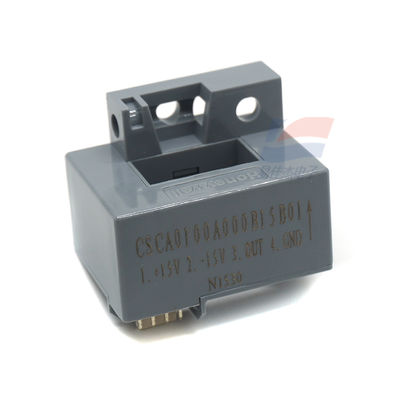

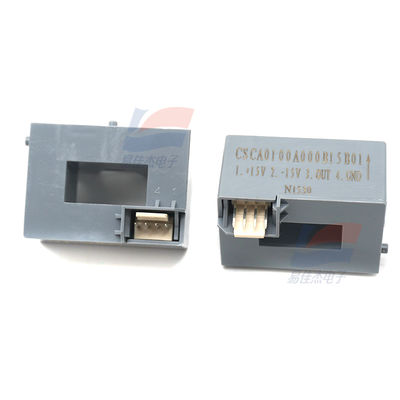

YJJ CSCA0100A000B15B01 Czujnik prądu w pętli zamkniętej jest używany w regulatorach prędkości z przemiennikiem częstotliwości

Opis produktu:

CSCA0100A000B15B01 Czujnik prądu w pętli zamkniętej jest stosowany w regulacjach prędkości zmiennej częstotliwości

Charakterystyka:

Czujniki prądu analogowego indukcyjnego serii CSCA-A oparte są na technologii efektu Halla.Napięcie wyjściowe generowane przez urządzenie efektu Halla (HED) jest liniowo zależne od amplitudy i fazy zastosowanego pola magnetycznegoPrąd płynący przez ciało przewodnika generuje obracające się pole magnetyczne wokół przewodnika.To pole magnetyczne jest zbierane przez magnetycznie wrażliwy materiał rdzenia i skoncentrowane w szczelinie rdzeniaWynik HED jest proporcjonalny do amplitudy i fazy prądu pierwotnego.Wyjście HED jest regulowane pod kątem kalibracji wzrostu i przesunięcia, tak aby czujniki serii CSCA-A mogły zapewnić wstępnie zdefiniowany związek między czułością wyjścia a prądem pierwotnym.

Rodzaj produktu: czujnik prądu przemysłowego

Prąd nominalny: 100 A

Typ czujnika: otwarta pętla

Czas reakcji: 3 do 7.

Dokładność: 2 %

Zakres częstotliwości: od 0 Hz do 50 kHz

Znak towarowy: Honeywell

Rozmiar rdzenia: 20,5 mm x 10,5 mm

Wysokość: 29 mm

Długość: 40 mm

Maksymalna temperatura pracy: + 80 C

Minimalna temperatura pracy: - 10 C

Napięcie zasilania roboczego: 15 V

Rodzaj produktu: czujniki prądu przemysłowego

Seria: CSCA 25

Podkategoria: czujniki

Typ: Indukcyjny czujnik prądu analogowego

Szerokość: 35 mm
