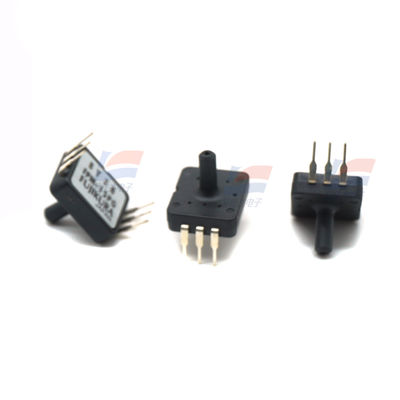

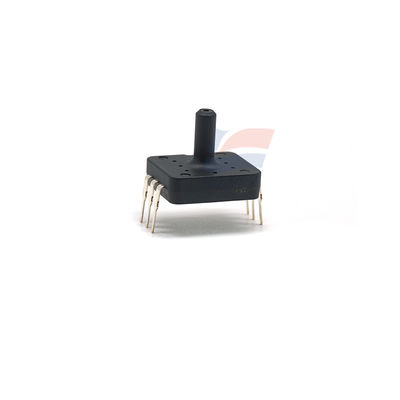

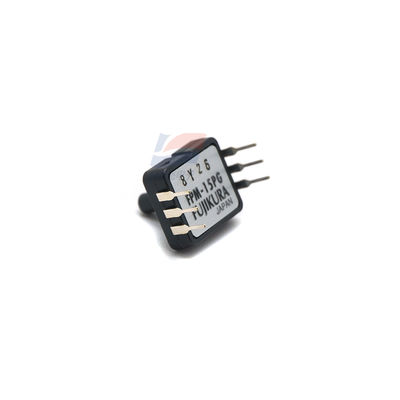

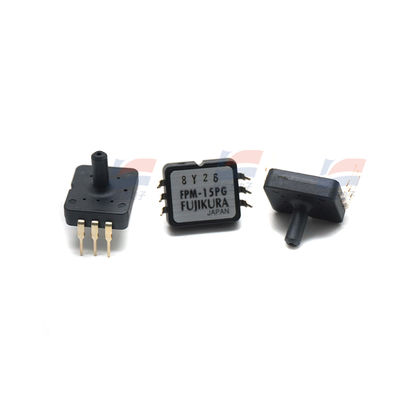

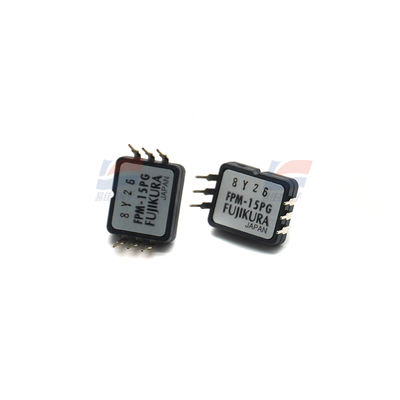

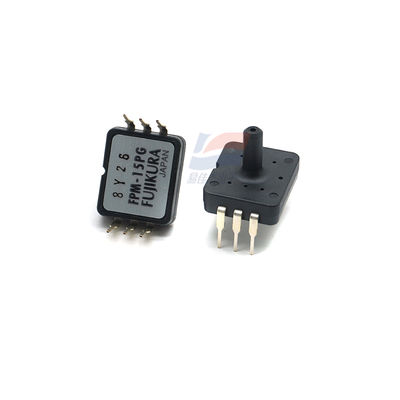

Czujnik ciśnienia YJJ FPM-15PG jest używany w monitorach ciśnienia krwi, odkurzaczach, pralkach itp.

Opis produktu:

Czujnik ciśnienia FPM-15PG jest używany w monitorach ciśnienia krwi, odkurzaczach, pralkach itp.

Cechy:

Specyfikacje

Model 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Jednostka

Zalecane warunki pracy

Typ ciśnienia Ciśnienie manometryczne -

Ciśnienie znamionowe 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

Mierzalny zakres ciśnień -13.79

Zakres temperatur 0 do 50 st. C

Medium ciśnieniowe Tylko gazy niekorozyjne (Brak cieczy) -

Prąd wzbudzenia (Stały) 1.5 mADC

Bezwzględne maksymalne parametry

Maksymalne ciśnienie obciążenia Dwa razy ciśnienie znamionowe

1.5 razy

wartości znamionowej

ciśnienia-

Maksymalny prąd wzbudzenia 3.0 mADC

Temperatura pracy -20 do 100 st. C

Temperatura przechowywania -40 do 120 st. C

Wilgotność podczas pracy 30 do 80 (bez kondensacji) %RH

Charakterystyka elektryczna (Prąd zasilania 1.5mA stały, temperatura otoczenia Ta=25st.C)

Napięcie wyjściowe zakresu 60 do 140 (przy 0kPa do ciśnienia znamionowego) mV

Napięcie offsetu +/-20 (przy 0kPa) mV

Rezystancja mostka 4000 do 6000 Ω

Czas reakcji 2 (dla odniesienia) msec.

Dokładność TSO* +/-5

Mierzalny zakres ciśnienia

(kPa) Numer części

-13.79 do 13.79 FPM-02PG FPM-02PGR

-34.47 do 34.47 FPM-05PG FPM-05PGR

-48.26 do 48.26 FPM-07PG FPM-07PGR

-98.07 do 103.4 FPM-15PG FPM-15PGR

-98.07 do 206.8 FPM-30PG FPM-30PGR

-98.07 do 344.7 FPM-50PG FPM-50PGR

-98.07 do 482.6 FPM-70PG FPM-70PGR

-98.07 do 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 st. C

P2= 1/2 x P3 (kPa) T2= 25 st. C

P3= ciśnienie znamionowe (kPa) T3= 50 st. C

Napięcie offsetu (mV)

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff(25) = V(P1,T2)

Voff(50) = V(P1,T3)

Napięcie wyjściowe przy pełnej skali (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Napięcie wyjściowe zakresu (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV(50) = Vfs(50) - Voff(50)

Czułość temperaturowa napięcia offsetu (%FS)

TSO = {WIĘKSZA WARTOŚĆ} / SV(25) x 100

WIĘKSZA WARTOŚĆ = większa wartość bezwzględna z {Voff(0)-Voff(25)} i {Voff(50)-Voff(25)}

Współczynnik temperaturowy napięcia zakresu wyjściowego (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50)] } / SV(25) x 100

Liniowość (%FS)

NL = {V(P2,T2) - [Voff(25)+Vfs(25)]/2 } / SV(25) x 100

Histereza ciśnienia (%FS)

Phys = {Voff’(25) - Voff(25) } / SV(25) x 100

Voff’(25) : Napięcie wyjściowe w stosunku do P1 po obciążeniu ciśnieniem P3.
