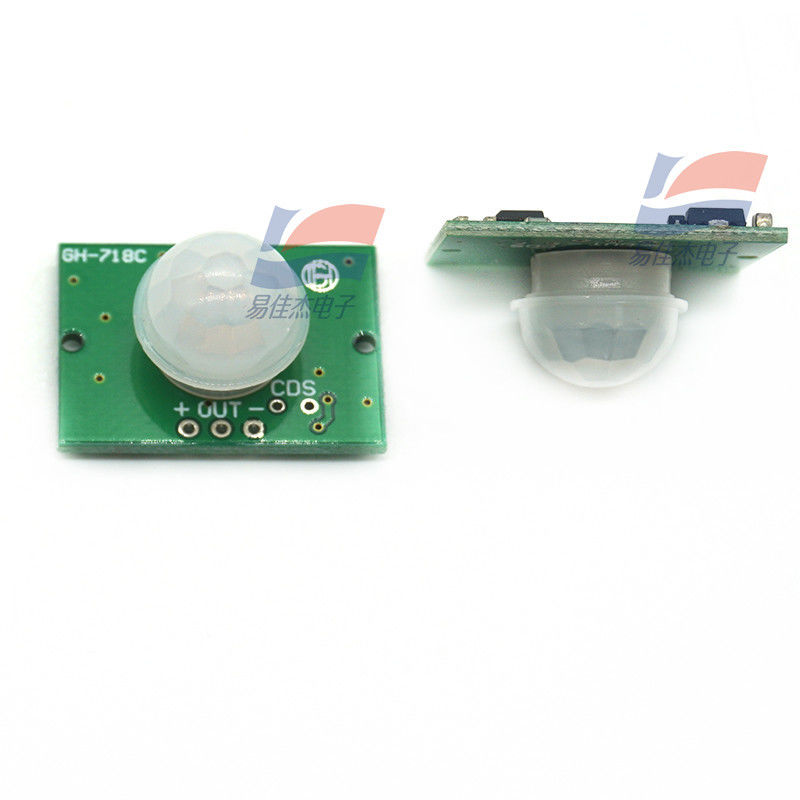

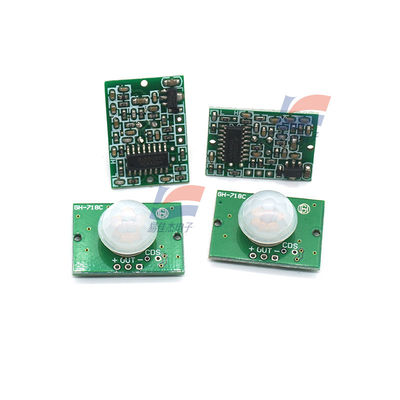

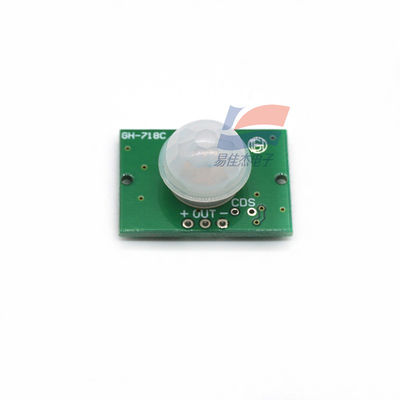

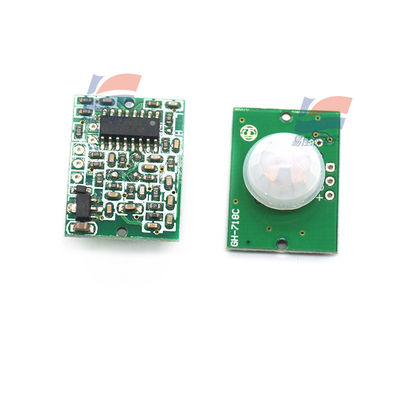

YJJ GH-718A/B/C Miniaturowy termoluminescencyjny ludzki moduł czujników podczerwieni

Opis produktu:

Moduł czujnika miniaturowego termoluminescencyjnego ludzkiego podczerwonego YJJ GH-718A/B/C

Cechy:

Produkty automatycznego sterowania oparte na technologii podczerwieni charakteryzują się wysoką czułością i dużą niezawodnością i są szeroko stosowane w różnych automatycznych urządzeniach elektrycznych.

Cechy:

1. W pełni automatyczne wykrywanie: Gdy osoba wejdzie w zakres wykrywania, na wyjściu pojawia się wysoki poziom; gdy osoba opuści zakres wykrywania, wysoki poziom jest automatycznie opóźniany i wyłączany, a na wyjściu pojawia się niski poziom.

2. Sterowanie światłoczułe (opcjonalne, nie ustawione fabrycznie): Można ustawić sterowanie światłoczułe. Nie wykrywa w ciągu dnia lub gdy światło jest silne.

3. Dwie metody wyzwalania: (można wybrać za pomocą zworki)

a. Metoda wyzwalania nienawracającego: Po wykryciu i pojawieniu się wysokiego poziomu na wyjściu, wysoki poziom automatycznie zmieni się na niski po zakończeniu okresu opóźnienia.

b. Metoda wyzwalania powtarzalnego: Po wykryciu i pojawieniu się wysokiego poziomu na wyjściu, jeśli w zakresie wykrywania występuje jakakolwiek aktywność człowieka w okresie opóźnienia, wyjście pozostanie na wysokim poziomie, aż osoba odejdzie, a następnie wysoki poziom automatycznie zmieni się na niski (moduł wykrywania wykrywa każdą aktywność człowieka i automatycznie wydłuża okres opóźnienia, a za punkt wyjścia czasu opóźnienia przyjmuje czas ostatniej aktywności).

4. Czas blokady wykrywania (ustawienie domyślne: brak czasu blokady): Po każdym wyjściu wykrywania (wysoki poziom do niskiego), można natychmiast ustawić okres blokady. W tym okresie czujnik nie akceptuje żadnych sygnałów wykrywania. Ta funkcja może osiągnąć interwał działania "czasu wyjścia wykrywania" i "czasu blokady" i może być stosowana do produktów wykrywania interwałowego; jednocześnie funkcja ta może skutecznie tłumić różne zakłócenia generowane podczas przełączania obciążenia (czas ten można ustawić od kilku dziesiątych sekundy do kilkudziesięciu sekund).

5. Szeroki zakres napięcia roboczego: Domyślne napięcie robocze DC5V-20V (konfigurowalny zakres DC3V-DC24V)

6. Niskie zużycie energii: Prąd statyczny <50 mikroamperów, szczególnie odpowiedni do zastosowań zasilanych bateryjnie.

7. Sygnał wyjściowy wysokiego poziomu: Można go łatwo połączyć z różnymi obwodami.

Parametry techniczne:

1. Napięcie robocze: DC5V-20V (konfigurowalny zakres DC3V-DC24V); 2. Pobór mocy w stanie spoczynku: <50 mikroamperów; 3. Wyjście poziomowe: Wysokie 3,3V (inne wartości napięcia można dostosować); Niskie 0V;

4. Czas opóźnienia: Może być ustawiony w zakresie od kilku dziesiątych sekundy do kilku minut; 5. Czas blokady: Może być ustawiony w zakresie od kilku dziesiątych sekundy do kilkudziesięciu sekund

6. Metoda wyzwalania: L - nienawracająca; H - powtarzalna; 7. Zasięg wykrywania: < Kąt stożka 140 stopni, w odległości 7 metrów (odległość wykrywania jest określana przez używaną soczewkę, konfigurowalna od kilku centymetrów do 7 metrów).

8. Temperatura pracy: -15 - +70 stopni; 9. Rozmiar PCB: 28*38mm, odległość otworów na śruby 32,5mm; 10. Rozmiar soczewki wykrywającej (średnica): 23mm (domyślnie); dostępne również: 12,7mm; 8mm do wyboru.

I: Produkty do wykrywania podczerwieni ciała ludzkiego:

1: Przełącznik podczerwieni ciała ludzkiego GH-807

2: Sonda przewodowa na podczerwień GH-918

3: Sonda przewodowa na podczerwień GH-9181 Anti-Pet (Kontrola programu jednoczipowego)

4: Sonda przewodowa na podczerwień typu kurtynowego GH-032

5: Sonda przewodowa na podczerwień typu sufitowego GH-7832

II: Typy modułów wykrywania podczerwieni ciała ludzkiego:

1: Moduł wykrywania podczerwieni ciała ludzkiego GH-7181A/B (Niskie zużycie energii: 50uA, Mała objętość A3828B3224mm)

2: Moduł wykrywania podczerwieni ciała ludzkiego GH-7182 (Odporność na niskie temperatury: -40 stopni)

3: Moduł wykrywania podczerwieni ciała ludzkiego GH-7183 (Niskie zużycie energii: 50uA, Mała objętość 3224mm, Prąd obciążenia 0,5A)

III: Typy modułów wykrywania ultradźwiękowego:

1: Moduł wykrywania ultradźwiękowego GH-311 (Mała objętość 4619mm)

2: Moduł nadawczo-odbiorczy GH-311R

3: Moduł nadawczy GH-311T

IV: Typy modułów wykrywania gazu:

1: Moduł wykrywania gazu GH-310 (Mała objętość 3826mm)

1: Moduł wykrywania dymu GH-312 (Mała objętość 3322mm)

V: Typy modułów wilgotności:

1: Moduł wilgotności z wyjściem częstotliwości HTF2232

2: Moduł wilgotności z wyjściem napięciowym HSM-20G

VI: Ogólne moduły nadawczo-odbiorcze wysokiej częstotliwości 315M/433M:

1: GH-2082: (Moduł odbiorczy 315M/433M)

2: GH-682: (315M/433M z modułem odbiorczym dekodowania)

3: GH-610: (Moduł nadawczy 315M/433M)

VII: Ogólny przemysłowy kontroler wysokiej częstotliwości 315M/433M (z przekaźnikiem):

1: Kontroler przemysłowy GH-1226 (4/6 kanałów przekaźnikowych, kontrola programu jednoczipowego)

2: Kontroler przemysłowy GH-1228 (8/12 kanałów przekaźnikowych, kontrola programu jednoczipowego)

3: Kontroler przemysłowy GH-1228 (8/2 grupy po 4 kanały przekaźnikowe, kontrola programu jednoczipowego)

4: Kontroler przemysłowy GH-1228 (12/3 grupy po 4 kanały przekaźnikowe, kontrola programu jednoczipowego)

Zakres zastosowania

Produkty zabezpieczające

Zabawki wykrywające obecność ciała ludzkiego

Oprawy oświetleniowe wykrywające obecność ciała ludzkiego

Przemysłowa kontrola automatyki itp.

Główne parametry techniczne:

1 Napięcie robocze: DC 3,7~20V

2 Prąd statyczny: 50uA

3-poziomowe wyjście: Wysokie 3,3V, Niskie 0V

4. Czas trwania: Regulowany od 3 do 900 sekund

5. Kąt wykrywania: 110 stopni

6. Odległość wykrywania: 3 metry

Specyfikacje:
