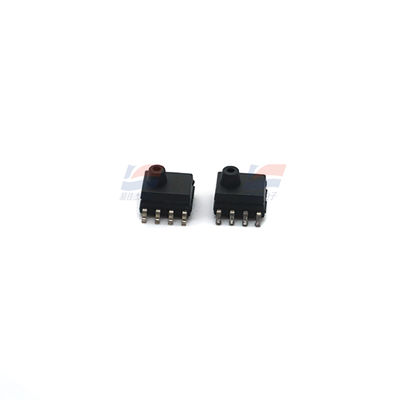

Czujnik ciśnienia w kolektorze dolotowym YJJ SM5420C-030A-P-T jest używany w systemie monitorowania ciśnienia w oponach.

Opis produktu:

Czujnik ciśnienia w kolektorze dolotowym YJJ SM5420C-030A-P-T jest używany w systemie monitorowania ciśnienia w oponach.

Cechy:

SM5420C to miniaturowy czujnik ciśnienia bezwzględnego w obudowie SO-8, wprowadzony przez Silicon Microstructures, Inc. (SMI), przeznaczony głównie do zastosowań w systemach monitorowania ciśnienia w oponach (TPMS) w motoryzacji, kontroli silnika i oprzyrządowaniu przemysłowym [1] [3-4]. Produkt ten oparty jest na technologii wafli SM5108 i wykorzystuje technologię piezorezystancyjną MEMS. Obsługuje trzy pełnozakresowe specyfikacje: 15 psi, 30 psi i 100 psi, charakteryzujące się wysoką precyzją i adaptacją do trudnych warunków [2].

Czujnik jest dostępny w konfiguracjach z portem lub wentylowanych, z zoptymalizowaną konstrukcją interfejsu, aby zminimalizować ryzyko wpływu impulsów ciśnienia. Oferuje standardowe wersje chronione żelem i niestandardowe wersje bez żelu, aby spełnić różne wymagania aplikacyjne [2-3]. Ceramiczne podłoże nadaje się do masowej produkcji i jest kompatybilne z integracją PCB i instalacją O-ringów [1-2]. Produkt działa przy napięciu 5V, ze standardowym zakresem temperatur pracy od 0-70°C, a niektóre modele rozszerzają się do -40°C do +125°C. Sygnał wyjściowy oparty jest na algorytmie najlepszego dopasowania liniowego w temperaturze 25°C [2]. Przeszedł certyfikację motoryzacyjną AEC-Q100 i weryfikację zgodności z RoHS i jest szeroko stosowany w zautomatyzowanych liniach produkcyjnych i środowiskach przemysłowych o wysokiej niezawodności.

SM5420 można wybrać z konfiguracją z portem lub wentylowaną, pozwalając powietrzu przechodzić przez port lub pozytywne pozycjonowanie źródła ciśnienia do wykrywania ogólnego ciśnienia otoczenia lub używać razem z uszczelnieniem O-ring. Kierunek portu jest wybierany tak, aby zminimalizować szansę bezpośredniego wpływu impulsów ciśnienia na przednią powierzchnię płytki ciśnieniowej z powodu długotrwałego narażenia na trudne warunki. Urządzenie jest standardowo wyposażone w żel. W przypadku dużych zamówień wymagających maksymalnej stabilności, takich jak w stacjach ciśnienia powietrza i stacjach meteorologicznych, dostępne są wersje bez żelu.

Cechy: 15 psi, 30 psi i 100 psi; szeroki zakres temperatur pracy (-40 do +125°C); odpowiedni do zautomatyzowanych linii montażowych; ultra-niska cena; mały rozmiar obudowy (0,16 cala x 0,16 cala); zasilanie stałym prądem lub stałym napięciem; duże napięcie wyjściowe mV; brak kompensacji temperatury lub kalibracji punktu zerowego.
