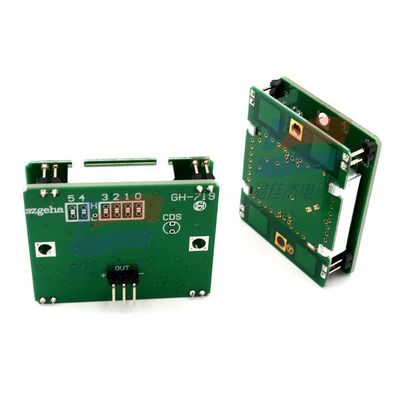

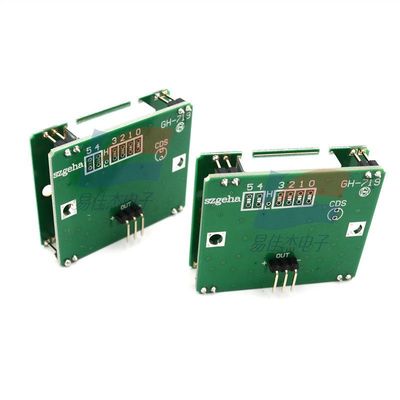

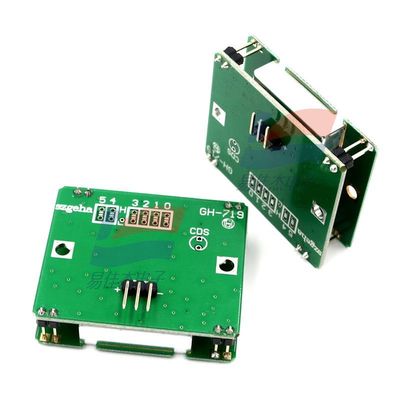

YJJJ GH-719 Moduł przemieszczania czujników mikrofalowych wykorzystuje zasadę radaru Dopplera w częstotliwości 10,525 GHz

Opis produktu:

YJJJ GH-719 Moduł przemieszczania czujników mikrofalowych wykorzystuje zasadę radaru Dopplera w częstotliwości 10,525 GHz

Charakterystyka:

Wskazówka użytkownika modułu przemieszczania mikrofalowego GH-719

Moduł przemieszczania czujników mikrofalowych GH-719 jest wykrywaczem obiektów mobilnych mikrofalowych zaprojektowanym na podstawie zasady radaru Dopplera.Może działać bezpośrednio poprzez podłączenie zasilania prądu stałego 6-20V.

Przetwarzanie sygnału modułu przesunięcia indukcyjnego mikrofalowego GH-719 odbywa się za pomocą programu mikrokomputera z jednym układem, zapewniającego wysoką niezawodność.Płyta obwodowa ma 16 poziomów regulacji czułości, a odległość wykrywania można regulować w zakresie od 0,3 do 10 metrów. Istnieją 4 opcje trybu uruchamiania, a czas wyjścia sygnału wynosi 2 sekundy, 3 sekundy, 10 sekund, 20 sekund.Z dodatkiem rezystora światłowrażliwegoWykorzystuje się go głównie w systemach automatycznego sterowania drzwiami, automatyki przemysłowej, systemach zapobiegania bezpieczeństwu w pomieszczeniach i na zewnątrz,System automatycznego sterowania wideo automatycznego wypłacalnika, ostrzeżeń bezpieczeństwa na zewnątrz i innych miejsc.

Moduł przesunięcia indukcyjnego mikrofalowego GH-719 jest modułem typu detekcji bez kontaktu. Ma silną odporność na zakłócenia częstotliwości radiowych i nie jest pod wpływem temperatury, wilgotności, światła,przepływ powietrza lub pył, może być zainstalowany wewnątrz plastikowych, szklanych, drewnianych i innych obudow niemetalicznych o określonej grubości,o pojemności nieprzekraczającej 10 W.

2Instrukcje regulacji płytek:

16-stopniowa regulacja czułości: Na tablicy obwodowej znajdują się cztery punkty podłączenia oznaczone jako 0, 1, 2 i 3.

Poprzez zwarcie 4 punktów połączenia, jak pokazano poniżej, wrażliwość może być regulowana na 16 poziomach, co pozwala na regulowanie zakresu wykrywania z 0,3 metra do 10 metrów.

2/Cztery punkty łączenia odłączyły się.

3: punkt połączenia zwarcia wynosi 1, a brak zwarcia wynosi 0, gdy wszystkie są zwarte, wrażliwość jest najwyższa.

10000

2: 0001

3/ 0010

4/: 0011

5: 0100

60101

7: 0110

8011

8/: 1000. 9: 1001. a: 1010. b: 1011.

Cztery tryby regulacji dla B: Na tablicy elektrycznej znajdują się dwa punkty podłączenia oznaczone jako 4 i 5.

1Niepowtarzalny tryb uruchomienia:

W przypadku wykrycia ruchomego obiektu, wysyłany jest sygnał wysokiego poziomu o długości 3 sekundy, a następnie proces zatrzymuje się.wysyłany jest 2-sekundowy sygnał wysokiego poziomuCykl ten powtarza się, dopóki nie wykryje się żadnego ruchomego obiektu, a następnie sygnał wysokiego poziomu kończy się.

2:01 Powtarzalny tryb dotyku spustu, z opóźnieniem 2 sekund:

Podczas tego 2-sekundowego okresu moduł ciągle wykrywa ruch obiektu z częstotliwością 30 razy na sekundę.Jeśli ruch obiektu zostanie ponownie wykryty, czas zostanie wydłużony o kolejne 2 sekundy, dopóki nie zostanie wykryty ruch obiektu.

Sygnał wysokiego poziomu zostanie opóźniony o 2 sekundy, a następnie zatrzymany.

3:10 Powtarzalny tryb uruchamiania przy użyciu dotyku, z opóźnieniem 10 sekund:

Po wykryciu poruszającego się obiektu wysyła się 10-sekundowy sygnał wysokiego poziomu, podczas którego moduł działa z częstotliwością 30 razy na sekundę.

Kontynuacyjne monitorowanie: jeśli ruch obiektu zostanie ponownie wykryty, czas zostanie jeszcze opóźniony o 10 sekund, aż nie zostanie wykryty ruch obiektu.

Sygnał wysokiego poziomu zostanie opóźniony o 10 sekund, a następnie zatrzymany.

4:10 Powtarzalny tryb uruchamiania, z opóźnieniem 20 sekund:

Po wykryciu poruszającego się obiektu w ciągu 20 sekund moduł działa z częstotliwością 30 razy na sekundę.

W przypadku ponownego wykrycia ruchu obiektu, czas zostanie jeszcze opóźniony o 20 sekund, aż nie zostanie wykryty ruch obiektu.

Sygnał wysokiego poziomu zostanie opóźniony o 20 sekund, zanim się zatrzyma.

fotorezystor CDS:

Podłączając fotorezystor, można zapobiec uruchomieniu aktywności w ciągu dnia lub w środowiskach o jasnym świetle.

2: Wywołać skuteczne działanie:

Podłącz fotorezystor, który może uruchomić się, gdy wykryje się poruszający się obiekt w ciemności lub w środowisku o słabym świetle.Nawet jeśli światło zmieni się z ciemności w jasność., stan uruchomienia i czas opóźnienia nie mogą zostać zmienione, dopóki sygnał wyjściowy nie osiągnie niskiego poziomu.

Uwaga:

Po wybraniu trybu czułości i trybu uruchamiania należy wyłączyć i zresetować mikrokontroler, zanim będzie mógł wykonać nową funkcję wyboru.

Główne parametry techniczne:

1 Centralna częstotliwość: 10,525 GHz

2 Napięcie robocze: DC 6V ± 20V

3 Prąd statyczny: 6mA 4 Wysoki/Niski poziom wyjścia: 5V/0V

5 3 dB wzór anteny - azymut 80 ° 6 3 dB wzór anteny - wysokość 40 °

7Odległość indukcji: 0,3 - 10 metrów, regulowana w 16 poziomach.

9Temperatura otoczenia: -30 - 70 stopni Celsjusza

10Wymiary: 45 * 37 * 18 mm
