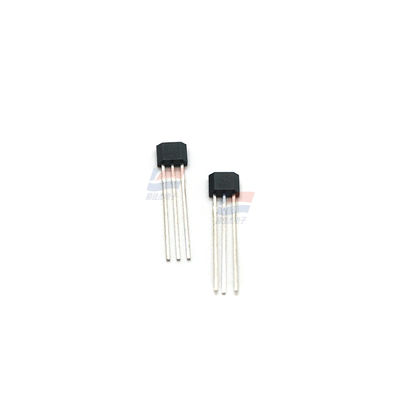

CS3040 Czujnik Halla - szeroki zakres napięcia zasilania

CS3040 Czujnik efektu Hall - szeroki zakres napięcia zasilania

Skład produktu:

Czujnik efektu Halla CS3040 składa się z regulatora napięcia, generatora napięcia Halla, wzmacniacza różnicowego, wyzwalacza Schmitta i otwartego zbiornika wyjściowego.

Zasada działania

Jego wejściem jest intensywność indukcji magnetycznej, a wyjściem jest cyfrowy sygnał napięcia.o pojemności nieprzekraczającej 10 W,.

Charakterystyka produktu:

• Szeroki zakres napięcia zasilania.
• Szybka prędkość przełączania, bez natychmiastowego drgania.
• Szeroki zakres częstotliwości operacyjnej (DC~100KHz).
• Długa żywotność, niewielki rozmiar i wygodna instalacja.
• Może być bezpośrednio połączony z tranzystorami i obwodami logicznymi, takimi jak TTL i MOS.

Parametry graniczne:

• Napięcie zasilania: 4,5 V do 24 V.
• Intensywność indukcji magnetycznej: nieograniczona.
• Prąd wyjściowy: do 10 mA.
• Temperatura środowiska pracy (typ I): - 40°C~125°C.
• Temperatura przechowywania: - 55°C ~ 150°C.

Charakterystyka elektryczna (TA = 25°C)

• Wypływowe niskie napięcie: typowa wartość wynosi 0,05 V, a maksymalna wartość wynosi 1,2 V, gdy Vcc = 4,5 V ~ 24 V.
• Prąd przecieku wyjściowego: typowa wartość wynosi 8μA, a maksymalna wartość wynosi 12μA, gdy Vo = Vccmax i VCC jest otwartym obwodem.
• Prąd zasilania: Typowa wartość wynosi 0,12 mA ~ 0,14 mA.
• Czas wzrostu mocy: Typowa wartość wynosi 0,12 μs, gdy Vcc = 12V i RL = 480Ω.
• Czas upadku mocy: Typowa wartość wynosi 0,14 μs, gdy Vcc = 12 V i CL = 20 pF.
