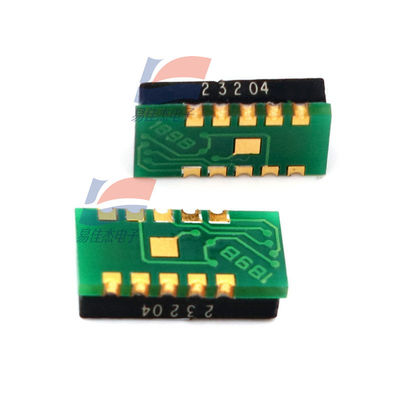

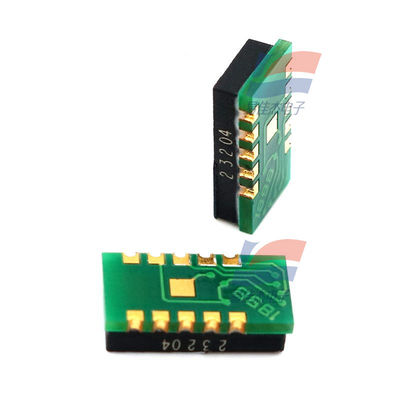

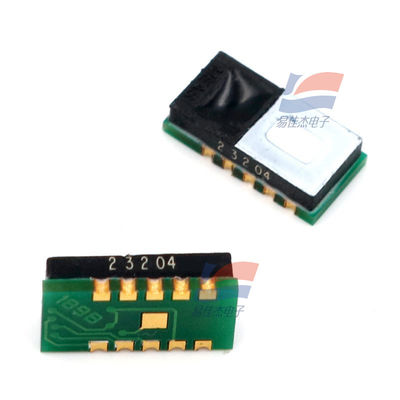

Zintegrowany czujnik temperatury i wilgotności HTU11F, miniaturowy rozmiar i ekstremalnie niskie zużycie energii

HTU11F Integrowany czujnik temperatury i wilgotności Miniaturowy rozmiar i bardzo niskie zużycie energii

1.Przegląd:

Seria HTU1x (F) to miniaturowa cyfrowa seria zintegrowanych czujników temperatury i wilgotności.moduły z serii HTU1x (F) zapewniają dokładne i niezawodne dane pomiarowe temperatury i wilgotności dla zastosowań OEMCzujnik zintegrował element czujnika i obwód przetwarzania sygnału na miniaturowej płytce obwodnej, a następnie wystawił w pełni kalibrowany sygnał cyfrowy.

2. Właściwości:

• Całkowita wymiana, bez potrzeby kalibracji w standardowym środowisku.
• Szybko odzyskuje kondensację.
• Produkowane z materiałów wolnych od ołowiu, nadających się do lutowania z powrotem.
• Każdy czujnik posiada unikalny znak identyfikowania źródła produkcji.
• Miniaturowy rozmiar i bardzo niskie zużycie energii.

3Specyfikacje działania:

• Napięcie zasilania: wartość szczytowa wynosi 3,6 Vdc, a zalecany zakres napięcia roboczego wynosi 3,2 V - 3,4 V.
• Zakres pomiaru wilgotności: od 0 do 100% RH.
• Zakres pomiaru temperatury: - 40 do 105°C.
• Maksymalna moc: 2,5 mW.
• Dokładność pomiaru wilgotności: ±3,5%RH (HTU11F) w zakresie 10-95%RH.
• Dokładność pomiaru temperatury: ±0,4°C w temperaturze 25°C.
• Rozdzielczość: 12 bitów dla wilgotności, 0,05% RH; 14 bitów dla temperatury, 0,01°C.
• Czas pomiaru: 110 ms dla pomiaru wilgotności 12 bitów, 210 ms dla pomiaru temperatury 14 bitów.
• Czas reakcji: czas reakcji na wilgotność wynosi 5-10 s, a czas reakcji na temperaturę wynosi 10 s.

4. Właściwości elektryczne:

• Zużycie prądu: przy T = 25°C i Vdd = 3,3 V wartość typowa wynosi 250 μA, a maksymalna 700 μA.
• Interfejs komunikacyjny: cyfrowy dwutlenkowy interfejs.

5Definicja szpilki:

• Ziemia zasilania.
• DATA: seryjny port danych, dwukierunkowy.
• SCK: Zegar seryjny, tylko wejście.
• VDD: Wprowadzenie mocy. Kondensator 100nF powinien być dodany między VDD i GND do odłączania i filtrowania.
