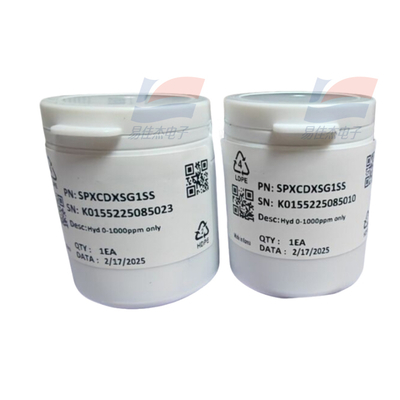

Detektor gazu YJJ SPXCDXSG1SS XCD jest stosowany do instrumentów wykrywających paliwa gazowe

Opis produktu:

Detektor gazu YJJ SPXCDXSG1SS XCD jest stosowany do instrumentów wykrywających paliwa gazowe

Charakterystyka:

Alarm gazowy Sensepoint XCD to urządzenie stałe zainstalowane w miejscach, w których znajdują się gazy łatwopalne, wybuchowe lub toksyczne, służące do wykrywania stężenia gazów palnych,toksyczne gazy i tlen w powietrzuAlarm gazowy XCD (co oznacza "przekroczyć") integruje wszystkie zalety technologii wykrywania gazu i jest zaktualizowaną wersją szeroko stosowanego stałego detektora gazu.Jego wydajność kosztowa jest znacznie wyższa od wszystkich istniejących podobnych produktów.

Podstawowe komponenty Sensepoint XCD, takie jak czujniki, wykorzystują zaawansowane technologie i stosowanie technologii niediferencyjnego podczerwieni (NDIR),zwiększenie dokładności wykrywania i zapewnienie lepszej stabilności długoterminowejXCD może być wyposażony w różne czujniki, w tym katalystyczne spalanie, elektrochemiczne i NDIR, w tej samej obudowie, co umożliwia wykrywanie szerszego zakresu gazów i z większą liczbą typów.Dlatego, XCD jest szeroko stosowany w ogólnych dziedzinach przemysłu, takich jak ropa naftowa, przemysł chemiczny, metalurgia i produkcja, a także działa dobrze w niektórych trudnych warunkach.

Sensepoint XCD wyposażony jest w funkcję automatycznego wskazywania stanu.

• Gdy nie ma alarmu i urządzenie działa prawidłowo, światło tylne jest zielone.

• W przypadku awarii światło tylne jest żółte.

• Gdy uruchamia się alarm, światło tylne jest czerwone.

Zakres: 0 - 200 ppm

Uniwersalna platforma detektorów

Główne cechy:

n Dokładne i wiarygodne pomiary

Czujnik wykorzystuje szereg wysoce skutecznych technologii (takich jak diagnostyka bezpieczeństwa czujników ReflexTM, technologia wykrywania podczerwieni CO2 i CH4), o wysokiej dokładności,dobra stabilność i długa żywotność.

n Wyraźny i intuicyjny wyświetlacz

Wykorzystuje duży ekran LCD, jednocześnie wyświetlający stężenie gazu w formie cyfrowej i wykres kreskowy, a także bogate wyświetlacze ikon stanu i wielobarwne podświetlenie.

Operacja jest prosta i szybka.

Pełnofunkcyjna funkcja na miejscu, bez rozbierania, bez wtargnięć.

Obudowa jest mocna i trwała.

Zestaw aluminiowy lub obudowa ze stali nierdzewnej, o wysokiej odporności na korozję.

n Bogaty w funkcje i praktyczny

Ta sama struktura zewnętrzna ma zastosowanie do wielu czujników.trzy wyjścia przekaźnika i dwa wejścia wejściowe, które można rozszerzyć do instalacji lokalnego alarmuMożna go skonfigurować z planami konserwacji i posiada funkcję diagnostyki usterek.

n Certyfikacja całkowitej odporności na wybuchy

Nadaje się do różnych środowisk przemysłowych i górniczych w strefie 1 i strefie 2 niebezpiecznych obszarów.

n Wielokrotne wyjścia sygnału

Trójprzewodowa standardowa metoda podłączenia sygnału prądu przemysłowego 4-20mA (opcja źródłowa lub zlewowa dostępna), która może być podłączona do różnych sterowników alarmowych gazu lub PLC, DCS, SCADA i innych systemów.

2) W przypadku wykroczenia poza zakres normalny, podczas tłumienia (które może być ustawione przez użytkownika) i w przypadku wystąpienia usterki, różne sygnały prądu wychodzą na różnych poziomach,ułatwianie gromadzenia i przetwarzania danych w systemie.

3) Dostępne są trzy programowalne przekaźniki wyjściowe i sygnały wyjściowe modułu Modbus RTU, odpowiednie do różnych wymagań aplikacyjnych.

Łatwe w instalacji

Uniwersalny uchwyt do montażu jest zaprojektowany i można go instalować zdalnie, co sprawia, że montaż przyrządu na miejscu jest wygodny i szybki.

n wygodne do konserwacji

Czujniki i nadajniki mają wewnętrzną konstrukcję modułową.co ułatwia wymianę elementów na miejscu.

Specyfikacje techniczne

Alarm gazowy Sensepoint XCD

Zasada czujnika

Elektrochemia (gaz toksyczny, tlen)

Spalanie katalityczne (gaz łatwopalny)

Technologia podczerwieni (gaz łatwopalny, CO2)

Parametry elektryczne

Zasilanie

16VDC - 32VDC (system 3-przewodowy)

Zużycie energii

220 mA

Wyjście symulacji

Standardowy przemysłowy analogiczny wyjście 4-20mA

Źródło lub Sink można wybrać za pomocą przełącznika

Warunek nad zasięgiem: 22mA

Warunek tłumienia: 2,0 mA lub 4,0 mA (użytkownik może go ustawić)

Wydajność przy wystąpieniu usterki: większa niż 0,0 mA i mniejsza niż 4,0 mA

Wymogi dotyczące okablowania

Włókno osłonięte 3-rodzeniowe (0,5 - 2,5 mm2, równoważne 20 - 14 AWG)

Wyjście przekaźnika

3 programowalne przekaźniki z wyjściami (mocność kontaktu: AC 250V/5A)

Komunikacja cyfrowa

wyjście busu RS485 Modbus RTU

Tryb wyświetlania

LCD, z trzema kolorowymi światłami tylnymi (zielonym, żółtym, czerwonym)

Parametry pomiarowe

Dokładność

± 2% FSD

Liniowość

± 5% pełności

Błąd powtarzalności

± 2% 6 miesięcy

Żywotność czujnika

Więcej niż 5 lat

Czas reakcji

T90

Jednostka pomiarowa

%LEL, %VOL, mg/m3, ppm

Parametry mechaniczne

Materiał

Odbiornik: powłoka aluminiowa lub stal nierdzewna 316

Czujnik: stal nierdzewna 316

Punkt wejścia dla linii przychodzących

M20 lub 3⁄4" NPT

Wymiary kształtu

201 mm × 164 mm × 99 mm

Waga

~1,4 kg

Wymagania środowiskowe

Stres w pracy

90-110 kPa

Temperatura pracy

-40°C do 65°C

wilgotność środowiska

Kontynuacja: 20% - 90% RH (nie kondensacyjna)

Przerwanie: 10% - 99% RH (nie kondensujące)

Certyfikacja przeciwwybuchowa

GB Exd IIC T4

Międzynarodowy IECEx Ex II 2G EExd IIC T4

ATEXEX II 2G EExd IIC T4

UL & CSA/cULKLASA I, Div1&2 Grupy A,B,C

UL & CSA/cULKLASA II, Div1&2 Grupy E,F,G

KTL (Korea) Exd IIC T4

Poziom ochrony

IP66
