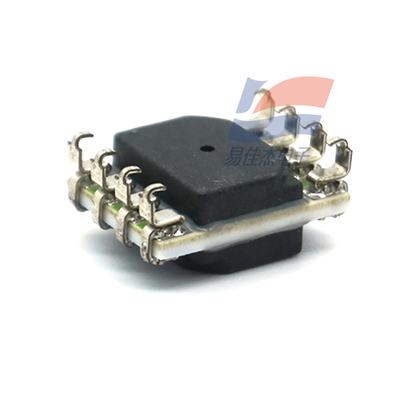

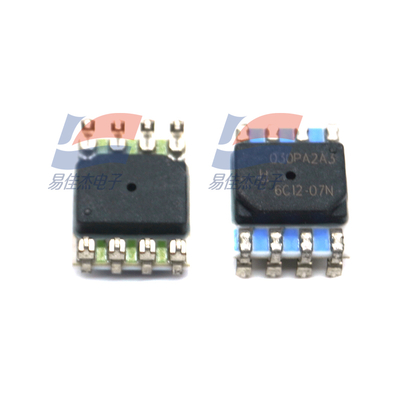

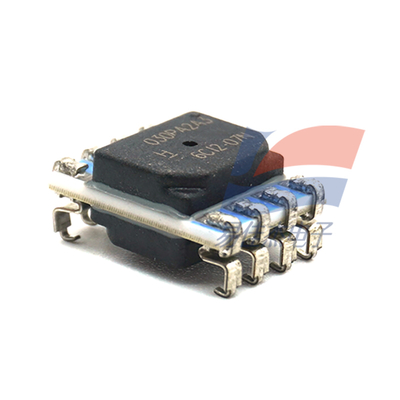

YJJ HSCMRRN001ND2A3 Mikrociśnieniowy czujnik ciśnienia krzemu ceramicznego wysokiej precyzji HSC 1 w H2O do zastosowań medycznych

Opis produktu:

YJJ HSCMRRN001ND2A3 Mikrociśnienie HSC Wysokiej precyzji krzemowo-ceramiczny czujnik ciśnienia 1 w H2O do użytku medycznego

Cechy:

Seria produktów mikrociśnieniowych TruStability HSC (wysoko precyzyjna ceramika krzemowa) charakteryzuje się wysoką czułością oraz wysokim nadciśnieniem i ciśnieniem rozrywającym - te trzy cechy rzadko można znaleźć w tym samym produkcie. Technologia ta może chronić czujnik bez wpływu na jego zdolność wykrywania bardzo małych zmian ciśnienia, a także może pokonać wpływ niektórych czynników środowiskowych (takich jak temperatura, wilgotność itp.), aby zachować trwałość. Parametry specyfikacji

I. Wprowadzenie do produktu

Produkty mikrociśnieniowe TruStability z serii HSC (wysokoprecyzyjna ceramika krzemowa) charakteryzują się wysoką czułością oraz wysokim nadciśnieniem i ciśnieniem rozrywającym – te trzy cechy rzadko można znaleźć w tym samym produkcie. Technologia ta może chronić czujnik bez wpływu na czułość przy bardzo małych zmianach ciśnienia, a także może pokonać wpływ niektórych czynników środowiskowych (takich jak temperatura, wilgotność itp.), aby zachować trwałość.

Po długotrwałym używaniu czujnika mikrociśnienia TruStability w ekstremalnych temperaturach nadal działa on lepiej pod względem stabilności niż jakiekolwiek inne podobne czujniki na rynku. Ta seria może zminimalizować wymagania dotyczące kalibracji systemu, zoptymalizować wydajność systemu i zmniejszyć wymagania dotyczące serwisu lub wymiany w całym okresie użytkowania czujnika, skutecznie wspierając normalne działanie systemu. W przypadku czujników ciśnienia utrzymanie wysokiej stabilności w wymaganym zakresie mikrociśnień jest bardzo trudne. Zwykle czujniki ciśnienia są podatne na uszkodzenia w warunkach wysokiego ciśnienia, gdy są używane w zastosowaniach mikrociśnieniowych. Mikroczujnik ciśnienia TruStability wykorzystuje opatentowaną technologię, która pozwala zachować wiodącą w branży stabilność nawet w warunkach nadmiernego ciśnienia.

Ta nowa seria czujników może odczytywać ciśnienie w określonym pełnym zakresie mikrociśnienia (±2,5 mbar do ±40 mbar [±1 inH2O do ±30 inH2O]) i osiągać sygnał wyjściowy cyfrowy lub analogowy, zapewniając wsparcie dla wielu zastosowań przemysłowych i medycznych:

Przemysłowe zastosowania HVAC (ogrzewanie, wentylacja i klimatyzacja): w tym systemy sterowania VAV (zmienna objętość powietrza), ciśnienie statyczne w kanałach, wykrywanie blokad filtrów HVAC, przetworniki HVAC i jakość powietrza w pomieszczeniach. Zastosowania medyczne: w tym wentylatory, maszyny do znieczulenia, spirometry, nebulizatory i kontrola ciśnienia powietrza w pomieszczeniach szpitalnych.

Hone zapewnia wiodące w branży pasmo błędu całkowitego (TEB), które jest najbardziej wszechstronnym, precyzyjnym i znaczącym wskaźnikiem pomiarowym. Zapewnia dokładność czujnika w zakresie temperatur od 0 ℃ do 50 ℃ lub -20 ℃ do 85 ℃, kompensując błędy systemu. Dzięki temu klienci mogą szybko i łatwo wykorzystać czujnik w aplikacjach, bez konieczności obliczania całkowitego błędu poprzez sumowanie poszczególnych błędów. Całkowite pasmo błędów serii HSC wynosi ±1%FSS. Całkowite pasmo błędów nie tylko pozwala klientom wyeliminować potrzebę indywidualnego testowania i kalibracji czujników, skraca czas i proces produkcji, zapewnia dokładność i jakość systemu, optymalizuje czas pracy systemu, ale także zapewnia doskonałą wymienność (pod względem dokładności, minimalizując zmiany między urządzeniami).

Cechy czujników ciśnienia typu mikrociśnieniowego TruStability:

Wiodąca w branży dokładność, do ±0,25% FSS BFSL (pełna skala, najlepiej dopasowana linia prosta), zmniejszająca wymagania oprogramowania w celu korygowania błędów systemu, minimalizująca czas projektowania systemu, wspierająca dokładność systemu i wymagania gwarancyjne, optymalizując czas pracy systemu.

Charakterystyka wysokiego ciśnienia rozrywającego, do 415 inH2O (1034 mbar) lub więcej, umożliwiająca czujnikowi utrzymanie wysokiej czułości przy różnych zmianach środowiskowych, umożliwiająca pomiar bardzo małych zmian ciśnienia i upraszczająca proces projektowania dla klientów.

Wysoki zakres ciśnienia roboczego, do 135 inH2O (336 mbar) lub więcej, umożliwiający ciągłą i efektywną pracę czujników ultraniskiego ciśnienia w zakresie ciśnienia kalibracyjnego.

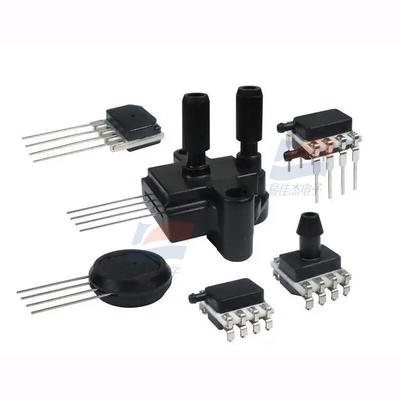

Modułowa i elastyczna konstrukcja, z różnymi rodzajami opakowań (oraz wiodącą w branży stabilnością), portami ciśnieniowymi i opcjonalnymi komponentami, upraszczającymi prace producentów sprzętu związane z integracją aplikacji.

Wbudowane przetwarzanie sygnału, dzięki któremu płytki PCB nie wymagają montażu elementów przetwarzających sygnał, redukując koszty i upraszczając proces produkcyjny dla klientów. Elastyczność kierunku instalacji umożliwia klientom umieszczenie czujnika w optymalnym miejscu w systemie, zmniejszając wpływ odchyleń położenia i zwiększając elastyczność zastosowania.

Niewrażliwość na wibracje zmniejsza wrażliwość na wibracje specyficznego zastosowania podczas zmian ciśnienia, minimalizując błąd w odczytach ciśnienia.

Zintegrowane wzmocnienie, kompensacja i kalibracja umożliwiają działanie płytek PCB użytkowników bez dodatkowych komponentów do przetwarzania sygnału, zmniejszając rozmiar płytki PCB i oszczędzając koszty związane z komponentami (takie jak zakup, inwentaryzacja, montaż itp.).

Wewnętrzna funkcja diagnostyczna zwiększa niezawodność systemu.

Niezwykle niski pobór mocy, mniejszy niż 10 mW (wartość typowa), zmniejsza zużycie energii, wydłuża żywotność baterii i poprawia efektywność energetyczną.

14-bitowe wyjście cyfrowe kompatybilne z I2C lub SPI (co najmniej 12-bitowa rozdzielczość ciśnienia), poprawiające wydajność poprzez zmniejszenie wymagań konwersji i bezpośrednią interakcję z mikroprocesorami lub mikrokontrolerami.

Zapewnia również wyjście analogowe.

Miniaturowa obudowa 10 mm x 10 mm [0,39 in x 0,39 in], o bardzo małych rozmiarach w porównaniu z czujnikami ciśnienia montowanymi na płytkach drukowanych, zajmująca mniej miejsca na płytce PCB i ułatwiająca umieszczenie na gęsto zaludnionych płytkach PCB lub małych urządzeniach.

Dostępna kalibracja niestandardowa: umożliwienie działania płytek PCB bez dodatkowych komponentów przetwarzających sygnał, zmniejszenie rozmiaru płytki PCB i oszczędność kosztów związanych z komponentami (takimi jak zakup, inwentaryzacja, montaż itp.).

Wyjście analogowe współczynnikowe; zapewnia również 14-bitowe wyjście cyfrowe kompatybilne z I2C lub SPI (co najmniej 12-bitowa rozdzielczość ciśnienia).

Zgodny ze standardami RoHS

Chronione wieloma światowymi patentami

Ta seria czujników rozszerza linię produktów niskociśnieniowych czujników ciśnienia TruStability wprowadzoną na rynek w 2009 r. (60 mbar do 10 bar [1 psi do 150 psi]) oraz linię produktów nieskompensowanych/niewzmocnionych czujników ciśnienia wprowadzoną w lipcu 2011 r. (60 mbar do 10 bar [1 psi do 150 psi]).

Potencjalne obszary zastosowań

Medyczny:

● Sprzęt do oddychania

● Analizator krwi

● Sprzęt do dializy

● Generator tlenu

● Respirator

● Urządzenie do leczenia bezdechu sennego

● Aparat do znieczulenia

● Miernik czynności płuc

● Nebulizator

● Kontrola ciśnienia powietrza w pomieszczeniach szpitalnych

Przemysłowy:

● System kontroli VAV (zmienna objętość powietrza).

● Ciśnienie statyczne w kanale powietrznym

● Przyrząd do pomiaru przepływu gazu

● Monitor przepływu gazu

● Chromatograf gazowy

● Sterownik pneumatyczny

● Barometr

● Przyrząd do kalibracji przepływu

● Nauki o życiu

● Detektor zatkania filtra HVAC (ogrzewanie, wentylacja i klimatyzacja).

● Przetwornik HVAC

● Jakość powietrza w pomieszczeniach

Dane techniczne:
