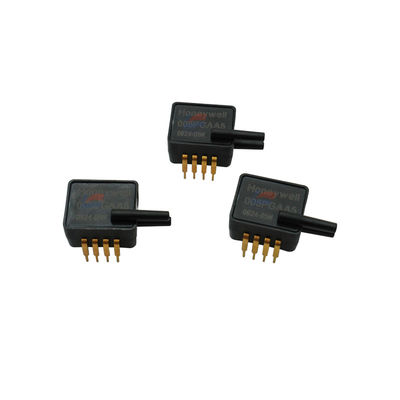

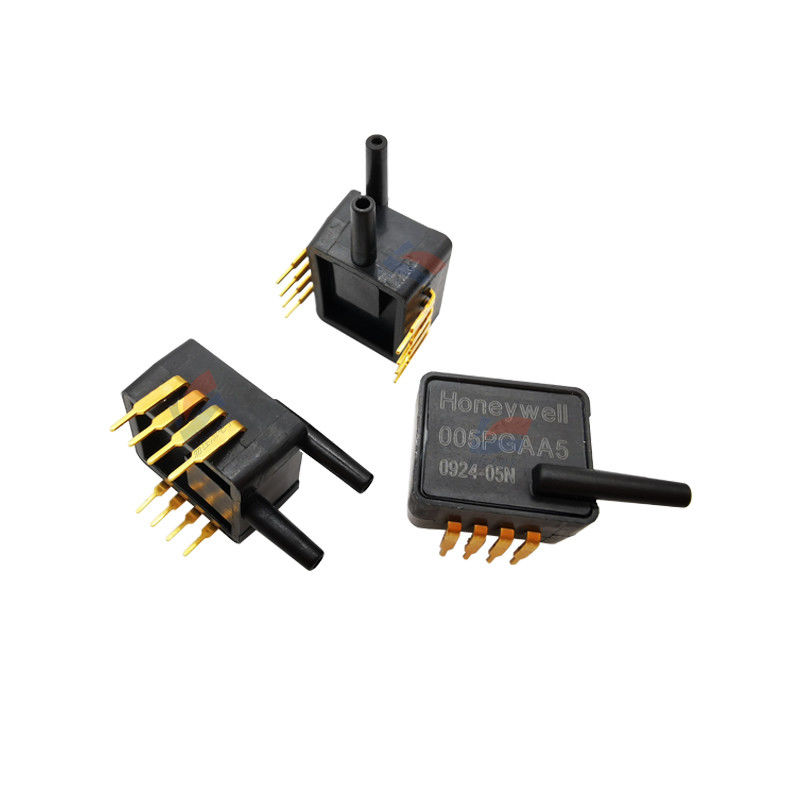

Czujnik ciśnienia ASDXRRX005PGAA5 ((ASDX005D44R) do przyrządów przepływu gazu

                               Czujnik ciśnienia ASDXRRX005PGAA5(ASDX005D44R) do oprzyrządowania przepływu gazu

Przegląd produktu:

Seria ASDX to rodzaj silikonowego czujnika ciśnienia, który zapewnia cyfrowe interfejsy I2C lub SPI do odczytu ciśnienia w określonym zakresie ciśnienia i temperatur. Jest w pełni skalibrowany, a kompensacja temperatury jest przeprowadzana dla przesunięcia czujnika, czułości, wpływu temperatury i nieliniowości za pomocą wbudowanego układu scalonego specyficznego dla zastosowań (ASIC). Skalibrowana wartość wyjściowa ciśnienia jest aktualizowana z częstotliwością około 1 kHz. Standardowy ASDX jest kalibrowany w zakresie temperatur od 0 °C do 85 °C (32 °F do 185 °F).

Cechy:

• Posiada ratiometryczne wyjście analogowe 12-bitowe.
• Dzięki precyzyjnemu przetwarzaniu ASIC, ma dobre parametry w zakresie temperatur od 0 °C do 85 °C (32 °F do 185 °F).
• Obsługuje trzy typy pomiaru ciśnienia: bezwzględny, różnicowy i manometryczny.
• Zakres ciśnienia jest szeroki, a ten model może mierzyć od 0 do 5 psi (od 0 do 3,52 m H2O).
• Może pracować z pojedynczym zasilaniem 3,3 Vdc lub 5,0 Vdc.
• Całkowity błąd mieści się w granicach ±2,0% pełnego zakresu.
• Zgodny ze standardami RoHS.

Typy pomiaru ciśnienia:

• Typ bezwzględny: Posiada wewnętrzne odniesienie próżniowe, a wartość wyjściowa jest proporcjonalna do ciśnienia bezwzględnego.
• Typ różnicowy: Ciśnienie może być przykładane do dowolnej strony membrany czujnikowej.
• Typ manometryczny: Odniesiony do ciśnienia atmosferycznego, zapewnia wyjście proporcjonalne do zmiany ciśnienia atmosferycznego.

Scenariusze zastosowań:

• Kalibratory przepływu.
• Monitory wentylacji i przepływu powietrza.
• Oprzyrządowanie przepływu gazu.
• Sprzęt do monitorowania i terapii bezdechu sennego.
• Barometria.
• Sterowanie pneumatyczne.
• Systemy HVAC.
