MTCS2601 Termiczny czujnik gazu przewodności cieplnej, odpowiedni do pierwotnej kontroli ciśnienia w trudnych warunkach

MTCS2601 Czujnik cieplno-przewodnictwa gazu nadający się do podstawowej kontroli ciśnienia w trudnych warunkach

Zasada:

Czujnik gazu MTCS2601 opiera się na zasadzie Pirani, która jest zasadą fizyczną bez reakcji chemicznych.Przepływ ciepła z rezystora grzewczego na izolacyjnej folii dielektrycznej do zimnej części urządzenia zależy od przewodności gazuPomierzając sygnał części grzejącej i części "zimnej" urządzenia w temperaturze pokojowej, można uzyskać stężenie gazu.

Charakterystyka:

• Jest to czujnik przewodności cieplnej do pomiaru próżni pierwotnej.

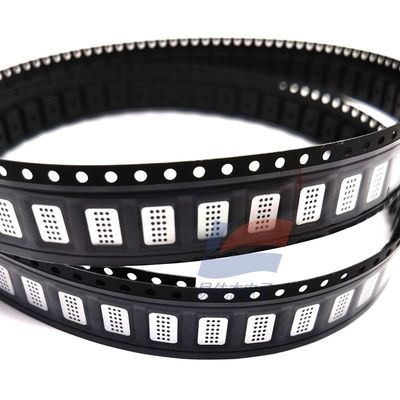

• Przechowywane w ceramicznych opakowaniach SMD i mogą być dostarczane w opakowaniach taśmowych i rolkowych.
• Z małych wymiarów nadaje się do pomiarów w bardzo małych objętościach, a objętość gazu czujnika jest bardzo mała, np. < 0,1 cm3.
• Niskie zużycie energii, przy zużyciu mocy roboczej < 6 mW.
• Krótkie stałe czasu i bardzo szybki czas reakcji < 50 ms.
• Ma optymalną czułość w zakresie od 10−2 do 102 mbar, a zakres można rozszerzyć do 10−4 do 1 atm.
• Zakres pomiarów wynosi od 10−4 do 1000 mbar, z doskonałą odtwarzalnością.
• Ma kompensację temperatury, a rezystory kompensacyjne i grzewcze na tej samej silikonowej matri są dobrze dopasowane.
• W oparciu o zasadę fizycznego czuwania oporowego ma stabilny i długi MTBF (> 30 000 godzin).
• Jest kompatybilny z prostym obwodem pracy o stałej nadmiarnej temperaturze.
• Na żądanie dostępna jest wersja z kontaktem z złotem dla środowisk z żrącym gazem

Zastosowanie:

• Jest to doskonały wybór dla detektorów krytycznych wycieków OEM lub miniaturowych próżniowników opartych na zasadzie Pirani, które wymagają bardzo niskiego zużycia energii, długotrwałej pracy,i brak konserwacji.
• Odpowiedni do podstawowej kontroli ciśnienia w trudnych środowiskach, a także wykrywania wycieków gazu, wilgoci lub wtargnięć w zamknięte systemy.Można go łatwo zainstalować w zaworach ciśnieniowych lub bezpośrednio w rurkach próżniowych lub systemach, takich jak małe mechaniczne systemy pompowania, pompy próżniowe i instrumenty analityczne.Może być również stosowany do wykrywania wycieków w celu monitorowania integralności zamkniętego systemu lub instrumentów pod ciśnieniem specyficznym, może wykrywać wady, takie jak korozja lub otwarcie pudełka.
