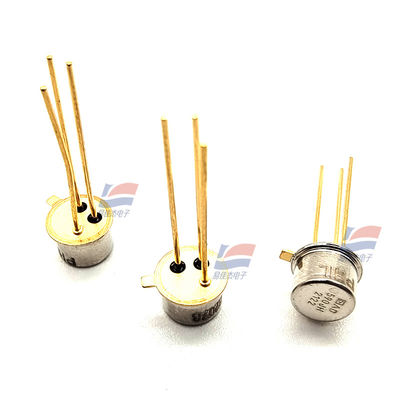

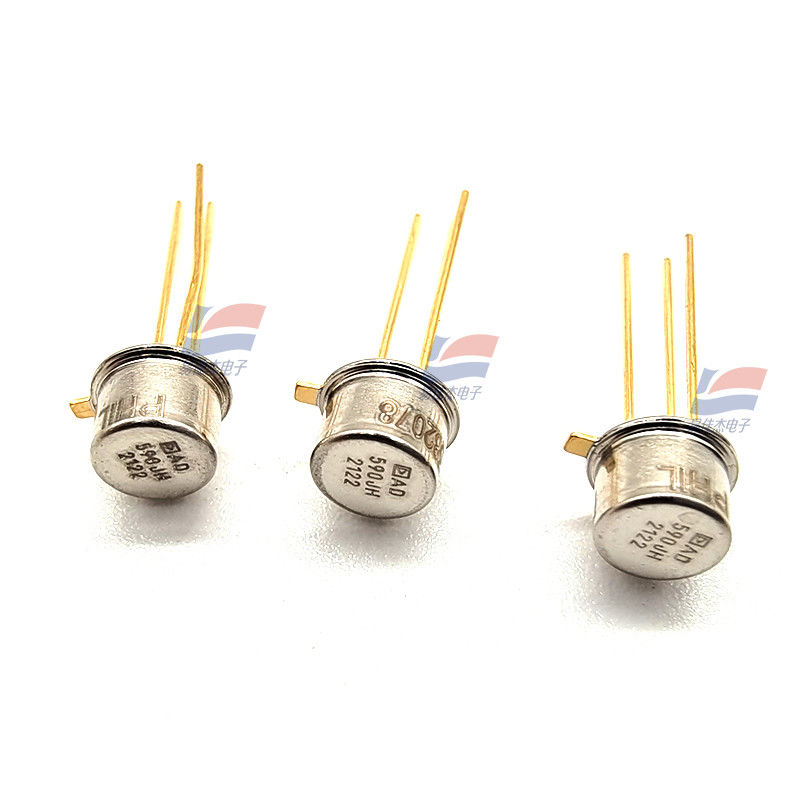

YJJ AD590JH cyfrowy czujnik temperatury i czujnik temperatury zamontowany na tablicy

Opis produktu:

Cyfrowy czujnik temperatury YJJ AD590JH i czujnik temperatury montowany na płytce

Cechy:

AD590 to 2-zaciskowy konwerter temperatury IC, który wytwarza prąd wyjściowy proporcjonalny do temperatury bezwzględnej. Dla napięć zasilania od 4V do 30V, urządzenie działa jako regulator prądu stałego o wysokiej impedancji poprzez 1 μA /K. Precyzyjne laserowe dostrojenie rezystora cienkowarstwowego na chipie zostało użyte do kalibracji urządzenia do 298,5μA wyjścia przy 298,2 K (25°C).

AD590 jest przeznaczony do wszelkich zastosowań pomiaru temperatury do 150°C, które obecnie wykorzystują konwencjonalne elektryczne czujniki temperatury. Wrodzony niski koszt monolitycznych układów scalonych w połączeniu z eliminacją obwodów pomocniczych sprawia, że AD590 jest atrakcyjną alternatywą dla wielu sytuacji pomiaru temperatury. Zastosowanie AD590 eliminuje potrzebę stosowania obwodów linearyzacji, precyzyjnych wzmacniaczy napięcia, obwodów pomiaru rezystancji i kompensacji zimnego złącza.

Oprócz pomiarów temperatury, zastosowania obejmują kompensację temperatury lub korekcję elementów dyskretnych, polaryzację proporcjonalną do temperatury bezwzględnej, pomiary natężenia przepływu, wykrywanie poziomu cieczy i pomiary prędkości wiatru. AD590 jest w postaci gołego arkusza i nadaje się do mieszania obwodów i szybkich pomiarów temperatury w chronionych środowiskach.

AD590 jest szczególnie przydatny w zastosowaniach zdalnego wykrywania. Ze względu na wyjście prądowe o wysokiej impedancji, urządzenie jest niewrażliwe na spadki napięcia na długich liniach. Dowolna dobrze izolowana skrętka wystarczy do działania setki stóp od obwodu odbiorczego. Charakterystyka wyjściowa sprawia również, że AD590 nadaje się do multipleksowania: prąd może być przełączany przez multiplekser CMOS lub napięcie zasilania może być przełączane przez wyjście bramki logicznej.

Najważniejsze cechy produktu

AD590 to skalibrowany dwuzaciskowy czujnik temperatury, który wymaga tylko jednego źródła napięcia stałego (4V do 30V). W drogich nadajnikach, filtrach, kompensacji przewodów i obwodach linearyzacji nie ma potrzeby stosowania tego urządzenia.

Najnowocześniejsze laserowe precyzyjne dostrajanie na poziomie chipa w połączeniu z obszernymi testami końcowymi zapewnia, że jednostka AD590 jest łatwo wymienna.

Doskonałe tłumienie zakłóceń interfejsu występuje, ponieważ wyjście jest prądowe, a nie napięciowe. Ponadto wymagania dotyczące zasilania są niskie (1,5 mW przy 5 V przy 25°C). Te cechy sprawiają, że AD590 jest łatwy w użyciu jako czujnik zdalny.

Wysoka impedancja wyjściowa (> 10 mω) zapewnia doskonałe tłumienie dryftu napięcia zasilania. Na przykład, zmiana zasilania z 5 V na 10 V powoduje jedynie maksymalną zmianę prądu o 1 μA lub równoważny błąd 1°C.

AD590 ma trwałość elektryczną: może wytrzymać napięcie do przodu do 44 V i napięcie wsteczne 20 V. Dlatego nieregularności zasilania lub odwrócenia pinów nie uszkodzą urządzenia

Specyfikacje:
