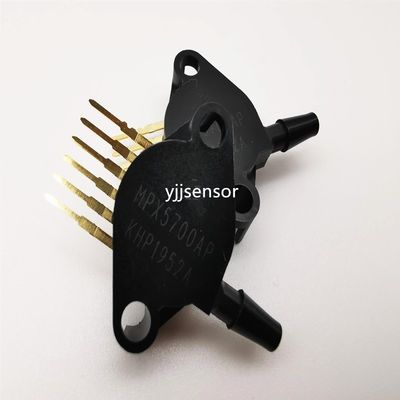

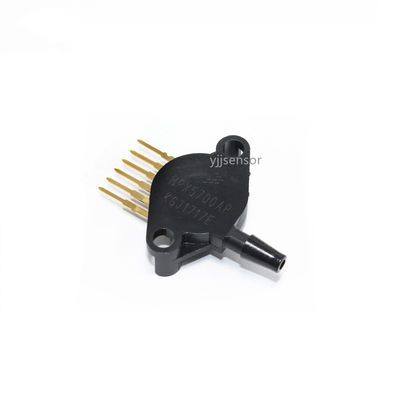

YJJ MPX5700AP Wysokoprzyjrzysty czujnik ciśnienia bezwzględnego o zasięgu od 15 do 700 KPa jest stosowany w kontroli przemysłowej

Opis produktu:

YJJ MPX5700AP Precyzyjny czujnik ciśnienia bezwzględnego o zakresie od 15 do 700 KPa jest używany w kontroli przemysłowej

Cechy:

MPX5700AP to precyzyjny czujnik ciśnienia bezwzględnego wprowadzony przez NXP. Wykorzystuje technologię pojedynczego układu scalonego z tensometrem krzemowym i nadaje się do zastosowań w elektronice przemysłowej i konsumenckiej. Oto jego kluczowe parametry i typowe opisy zastosowań:
Kluczowe parametry
‌Zakres pomiarowy‌: od 15 kPa do 700 kPa (ciśnienie bezwzględne)
Napięcie zasilania: od 4,75 VDC do 5,25 VDC
Sygnał wyjściowy: Napięcie analogowe (od 0,2 V do 4,7 V), proporcjonalne liniowo do zmian ciśnienia
Zakres temperatur: Temperatura pracy od -40°C do 125°C, z dokładnością ±2,5% w zakresie od 0°C do 85°C.
Czas reakcji: 1 ms (szybka reakcja)
Forma opakowania: 6-pinowe opakowanie SIP (single in-line package), z obudową z żywicy epoksydowej w celu zwiększenia wytrzymałości mechanicznej.
Typowe zastosowania
‌Elektronika samochodowa‌
Monitorowanie ciśnienia w kolektorze dolotowym silnika
Wykrywanie ciśnienia powietrza w układzie hamulcowym
System kontroli par paliwa (EVAP)
Kontrola przemysłowa
Sprzężenie zwrotne ciśnienia powietrza w sprężarce
Sterowanie zaworami pneumatycznymi
Monitorowanie ciśnienia powietrza w systemach HVAC
Sprzęt medyczny
Zarządzanie ciśnieniem w drogach oddechowych w respiratorach
Monitorowanie ciśnienia płynów w maszynach do dializy
Elektronika użytkowa
Altimetr UAV (obliczanie wysokości na podstawie ciśnienia atmosferycznego)
Wykrywanie ciśnienia w rurociągach w eksperymentach naukowych
Cechy konstrukcyjne
‌Kompensacja temperatury‌: Zintegrowany na chipie czujnik temperatury, automatycznie korygujący błąd dryftu temperatury ‌
Niskie zużycie energii: Typowe zużycie energii wynosi 0,06 W (zasilanie 5 V)
Ochrona przed przeciążeniem: Zdolny do wytrzymania maksymalnego nadciśnienia 2800 kPa.

Nadajnik czujnika ciśnienia MPX5700AP

MAKSYMALNE WARTOŚCI (1)

Parametry Symbol Wartość Jednostka

Maksymalne ciśnienie (2) (P2 _ 1 Atmosfera) P1max 2800 kPa

Temperatura przechowywania Tstg –40 do +125 °C

Temperatura pracy TA –40 do +125 °C

UWAGI:

1. Maksymalne wartości dotyczą tylko obudowy 867. Dłuższa ekspozycja na określone limity może spowodować trwałe uszkodzenie lub degradację urządzenia.

2. Ten czujnik jest przeznaczony do zastosowań, w których P1 jest zawsze większe lub równe P2. Maksymalna wartość P2 wynosi 500 kPa.

CHARAKTERYSTYKA PRACY (VS = 5,0 Vdc, TA = 25°C, chyba że zaznaczono inaczej, P1 > P2. Obwód odsprzęgający pokazany na rysunku 4 wymagany do spełnienia specyfikacji elektrycznych.)

Specyfikacje:

Ciśnienie robocze

15 do 70kPa (2.18 - 101.53 PSI)
