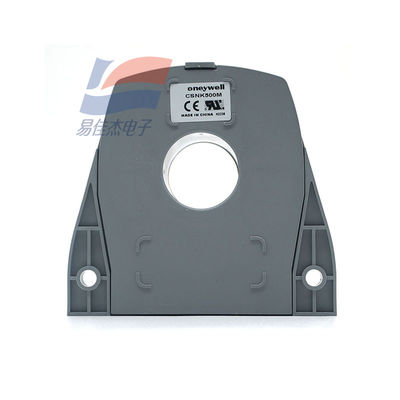

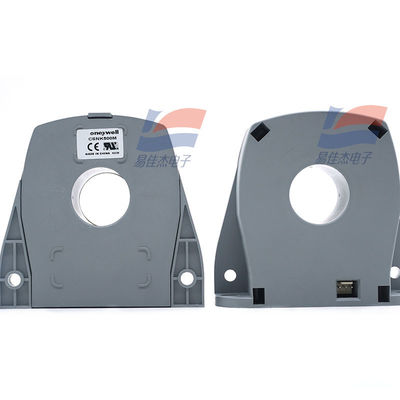

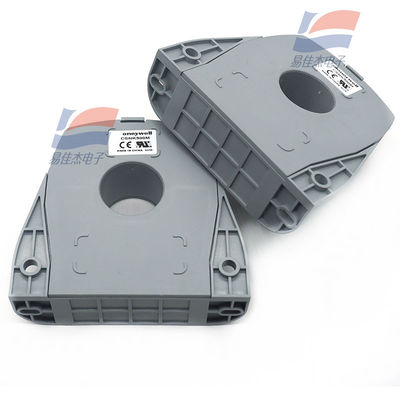

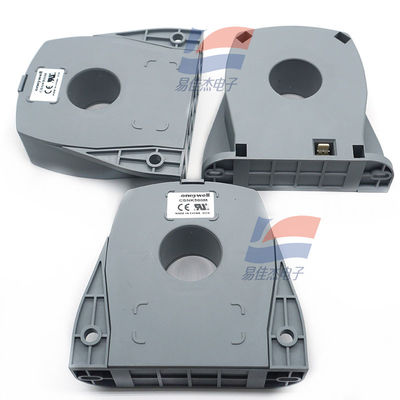

YJJ CSNK500M 500A. T rms Hall Current Sensor Używany w dziedzinie przyrządów

Opis produktu:

Czujnik prądu Halla YJJ CSNK500M 500A. T rms jest używany w dziedzinie oprzyrządowania

Cechy:

Czujnik prądu w pętli zamkniętej CSNK500M jest mierzony w oparciu o efekt magnetorezystancyjny lub efekt Halla oraz metodę zerowego balansu lub zerowego strumienia magnetycznego. Strumień magnetyczny w rdzeniu czujnika będzie zawsze kontrolowany na zerze. Strumień wymagany do zrównoważenia zerowego strumienia jest równy strumieniowi pierwotnemu przez przewodnik pomnożonemu przez stosunek zwojów pierwotnych do wtórnych. Wyjście czujnika prądu w pętli zamkniętej jest w każdym momencie równe prądowi pierwotnemu podzielonemu przez liczbę cewek wtórnych. Prąd ten można wyrazić jako napięcie na rezystancji.

Charakterystyka produktu

Pomiar prądu do 1275 A (w zależności od listy produktów)

Pomiar prądów AC, DC i impulsowych

Bardzo konkurencyjny stosunek ceny do wydajności

Szybka reakcja

Wysoka zdolność przeciążeniowa

Doskonała izolacja elektryczna między obwodami pierwotnymi i wtórnymi

Zakres temperatur pracy przemysłowej

Mały i lekki

Potencjalne typowe zastosowania produktu

Napęd o zmiennej prędkości

Zabezpieczenie nadprądowe

Detektor zwarcia doziemnego

System kontroli sprzężenia zwrotnego obwodu

Robot

Zasilacze UPS i telekomunikacyjne

Źródło zasilania spawalniczego

Motoryzacja - system zarządzania akumulatorem

Miernik mocy

Parametry wydajności produktu

Typ wyjścia prądowe

Prąd ciągły 1000 A

Prąd roboczy 25 ° C, 500 A RMS

Prąd zasilania 20 mA + wyjście

Napięcie zasilania 15,0 Vdc do 18,0 Vdc

Prąd polaryzacji< 0,2 mA

Dryft prądu polaryzacji< 0,3 mA

Rezystancja cewki wynosi 50 Ohm

Czas reakcji< 1 s

Zwoje cewki 5000

Wyjście nominalne wynosi 100 mA

Temperatura pracy od 40 ° C do 85 ° C [od 40 ° F do 185 ° F]

Temperatura przechowywania od 40 ° C do 90 ° C [od 40 ° F do 194 ° F]

Minimalna rezystancja wynosi 0 Ohm, a maksymalna rezystancja wynosi 75 Ohm

Materiał obudowy wypełniony szkłem PBT (ul94-v0)

Panel podstawy

Typ wyjścia Molex (trzy kanały)

Dokładność + / - 0,5%
