Opis produktu:

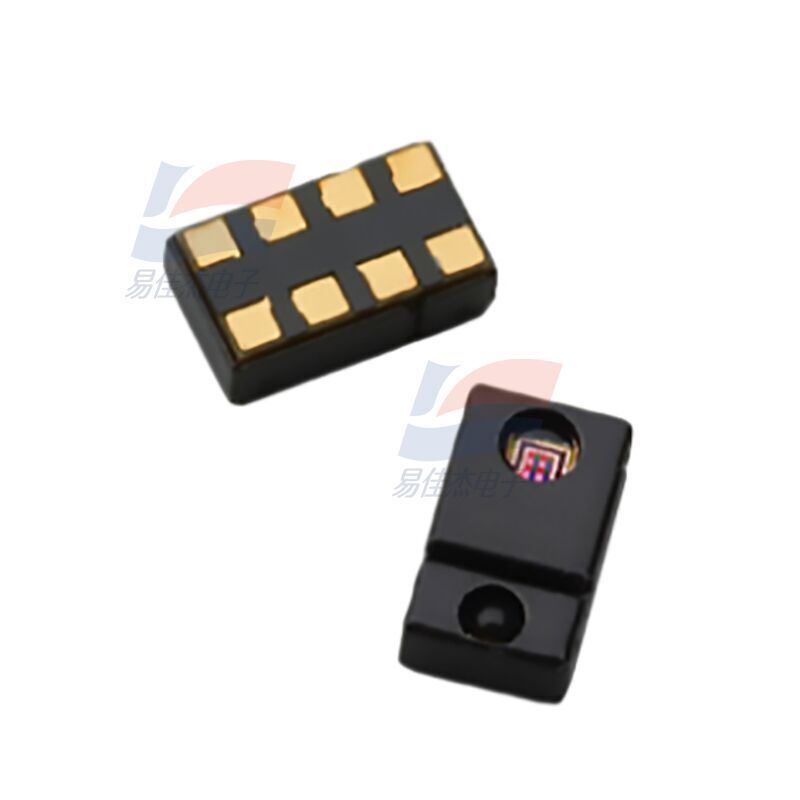

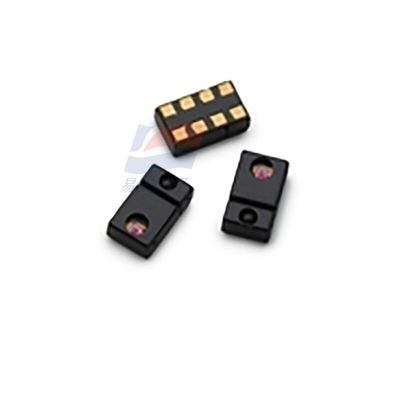

YJJ APDS-9960 Cyfrowy czujnik światła otoczenia RGB, zbliżeniowy i gestów
Cechy:
Broadcom APDS-9960 to cyfrowe urządzenie z czujnikiem RGB, światła otoczenia, zbliżeniowym i gestów w pojedynczym 8-pinowym pakiecie. Urządzenie posiada interfejs kompatybilny z I2C, zapewniający odczyt czerwonego, zielonego, niebieskiego, przezroczystego (RGBC), zbliżeniowego i gestów z diodą IR LED. Funkcja wykrywania światła RGB i otoczenia wykrywa natężenie światła w różnych warunkach oświetleniowych i przez różne materiały tłumiące, w tym przyciemniane szkło. Ponadto zintegrowany filtr blokujący UV-IR umożliwia dokładne wykrywanie światła otoczenia i skorelowanej temperatury barwowej.
Funkcja zbliżeniowa i gestów jest fabrycznie przycięta i skalibrowana do odległości wykrywania zbliżeniowego 100 mm, bez konieczności kalibracji przez klienta. Wykrywanie gestów wykorzystuje cztery kierunkowe fotodiody, zintegrowane z filtrem blokującym światło widzialne, do dokładnego wykrywania prostych gestów GÓRA-DÓŁ-PRAWO-LEWO lub bardziej złożonych gestów. Dodanie soczewek mikrooptycznych w module zapewnia wysoką wydajność transmisji i odbioru energii podczerwonej. Wewnętrzny automat stanów pozwala na przełączenie urządzenia w stan niskiego poboru mocy pomiędzy pomiarami RGBC, zbliżeniowymi i gestów, zapewniając bardzo niskie zużycie energii.
APDS-9960, Cyfrowy czujnik zbliżeniowy, światła otoczenia, RGB i gestów
Cechy
Czujnik światła RGBC, detektor zbliżeniowy i gestów z diodą IR LED w module optycznym
Miniaturowy rozmiar obudowy: L3,94 x W2,36 x H1,35 mm
Interfejs I2C kompatybilny z dedykowanym pinem przerwania
Wysoka czułość umożliwiająca działanie za przyciemnianym szkłem
Wykrywanie światła RGBC ze zintegrowanym filtrem blokującym UV-IR
Geometrycznie rozmieszczone fotodiody RGBC zapewniające równomierną reakcję kątową
Skalibrowany do odległości wykrywania 100 mm, eliminując kalibrację produktu końcowego przez klienta
Cztery oddzielne fotodiody wrażliwe na różne kierunki
Wykrywanie zbliżeniowe i gestów ze zintegrowanym filtrem blokującym światło widzialne
Opatentowana konstrukcja osłony minimalizująca przesłuchy zbliżeniowe
Zintegrowana soczewka optyczna kolimująca wiązkę diody IR LED i poprawiająca czułość fotodiody.
Niskie zużycie energii: typowo 1,0 µA w trybie uśpienia
Zastosowania
Kontrola podświetlenia wyświetlacza
Wykrywanie skorelowanej temperatury barwowej
Wyłączenie ekranu dotykowego telefonu komórkowego
Wyłączenie ekranu dotykowego aparatu cyfrowego
Wymiana przełącznika mechanicznego
Wykrywanie gestów
APDS-9960
Status cyklu życia
Przestarzały
Typ czujnika: Czujnik zbliżeniowy
Maksymalna częstotliwość przełączania: 400 kHz
Maksymalne napięcie wyjściowe: 3,8 V
Odległość indukcyjna: 100 mm
Tryb przełączania Numer
Typ wyjścia: Otwarty obwód drenu
Typ instalacji: Chip do lutowania
Liczba pinów: 8
Maksymalny prąd zasilania: 250 μA
Rozmiar: 3,94 x 2,36 x 1,35 mm
Wysokość: 1,35 mm
Długość: 3,94 mm
Minimalne napięcie zasilania: 2,4 V
Maksymalne napięcie zasilania: 3,6 V
Minimalna temperatura pracy: -30 °C
Szerokość: 2,36 mm
Maksymalna temperatura pracy: +85 °C
Specyfikacje:
| Typ czujnika |
Czujnik zbliżeniowy |
| Maksymalna częstotliwość przełączania |
400 kHz |
| Maksymalne napięcie wyjściowe |
3,8V |
| Odległość indukcyjna |
100mm |
