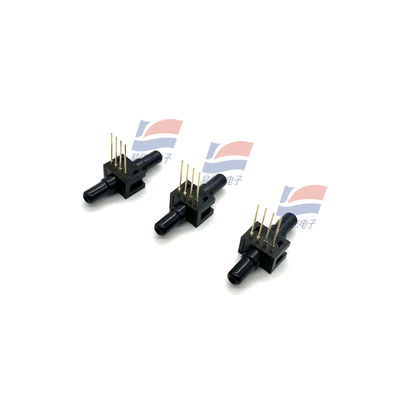

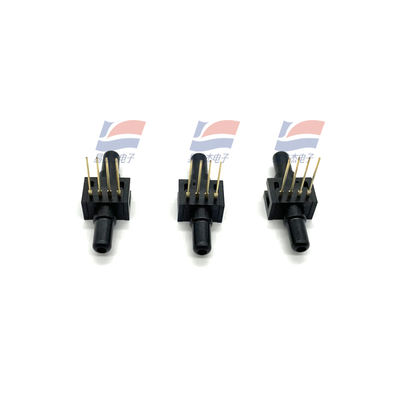

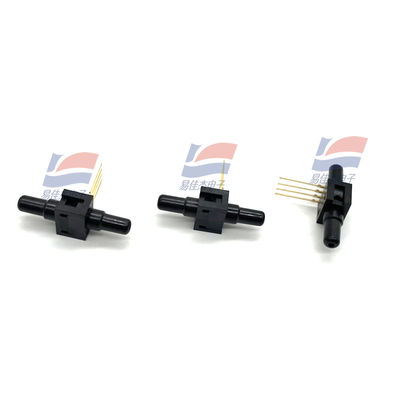

YJJJ 26PCDFA6D 0-30Psi czujnik ciśnienia różniczkowego jest stosowany w zakresie wykrywania ciśnienia przemysłowego

Opis produktu:

Czujnik ciśnienia różnicowego YJJ 26PCDFA6D 0-30Psi jest używany w dziedzinie wykrywania ciśnienia przemysłowego

Cechy:

Czujniki ciśnienia serii 22/24/26PC

Ciśnieniomierz i różnicowy/nie wzmocniony

Hone 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 Międzynarodowy 11-800-737-3360 Kanada 17

CZUJNIK CIŚNIENIOMIERZA

Ciśnienie jest przykładane do portu P2. Port P1 jest odpowietrzany do ciśnienia atmosferycznego

Wymiary montażowe (tylko w celach informacyjnych)

1 x 4 złącza (styl 1), port prosty (styl A)

Pin 1 jest nacięty i znajduje się po prawej stronie obudowy. Pin 2 znajduje się obok Pinu 1 itd.

CHARAKTERYSTYKA WYDAJNOŚCI 26PC SMT (PRZY NAPIĘCIU WZBUDZENIA 10 VDC ±0,01 VDC, 25 °C)

Min. Typ. Maks. Jednostki

Napięcie wzbudzenia — 10,0 16,0 Vdc

Czas reakcji — — 1,0 ms

Rezystancja wejściowa 5,5 k 7,5 k 11,5 k Ohm

Rezystancja wyjściowa 1,5 k 2,5 k 3,0 k Ohm

Zakres P2>P1(1) Min. Typ. Maks.

0 do 1 14,7 16,7 18,7 mV

0 do 5 47 50 53 mV

0 do 15 96 100 104 mV

Przesunięcie zerowe Min. Typ. Maks.

0 do 1 -2,0 0 +2,0 mV

0 do 5 -2,0 0 +2,0 mV

0 do 15 -2,0 0 +2,0 mV

Liniowość (BFSL P2>P1) Typ. Maks.

0 do 1 — ±0,50 ±1,75 % zakresu

0 do 5 — ±0,50 ±1,5 % zakresu

0 do 15 — ±0,50 ±1,0 % zakresu

Przesunięcie zerowe 25 °C do 0 °C, 25 °C do 50°C(2) Typ. Maks.

0 do 1 — — ±1,0 mV

0 do 5 — — ±1,0 mV

0 do 15 — — ±1,0 mV

Przesunięcie zakresu 25 °C do 0 °C, 25 °C do 50°C(2) Typ. Maks.

0 do 1 — ±1,5 ±4,5 % zakresu

0 do 5 — ±1,0 ±1,7 % zakresu

0 do 15 — ±0,75 ±1,5 % zakresu

Powtarzalność i histereza Typ. Maks.

0 do 1 — ±0,2 — % zakresu

0 do 5 — ±0,2 — % zakresu

0 do 15 — ±0,2 — % zakresu

Nadciśnienie P2>P1; P1>P2 Typ. Maks.

0 do 1 — — 20 psi

0 do 5 — — 20 psi

0 do 15 — — 45 psi

Uwagi:

1. Zakres to algebraiczna różnica między wyjściem przy maksymalnym znamionowym ciśnieniu roboczym a wyjściem przy 0 psi.

2. Błąd temperaturowy jest obliczany w odniesieniu do 25 °C.

SPECYFIKACJE

Opis charakterystyki

Temperatura przechowywania -55 °C do 100 °C [-67 °F do 212 °F]

Temperatura pracy -40 °C do 85 °C [-40 °F do 185 °F]

Temperatura kompensowana 0 °C do 50 °C [32 °F do 122 °F]

Kołki wyrównujące kołki o średnicy 0,86 mm [0,034 cala] przechodzą przez PCB

Średnica portu port o średnicy 1,88 mm [0,074 cala] wykorzystuje standardową rurkę o średnicy wewnętrznej 0,59 mm [0,0625 cala]

Orientacja portu Równolegle do PCB (niski profil na płytce)

Funkcja podnoszenia cecha 3,18 mm [0,125 cala] na osłonie portu

Lutowanie SMT · Sn 96,5 Ag 3,5 bez czyszczenia topnika

· Sn 63 Pb 37 bez czyszczenia topnika

Profil reflow SMT Maksymalna temperatura szczytowa 260 °C [500 °F] przez 10 sekund

Kompatybilność mediów Oba porty są ograniczone do mediów kompatybilnych z poliftoalamidem,

fluorosilikonem i silikonem.

Kwalifikacja udarowa testowana do 150 g

Wibracje MIL-STD-202. Metoda 213

(150 g półsinusoidalne 11 ms)

Waga 0,5 grama [0,0176 uncji]

Specyfikacje:
