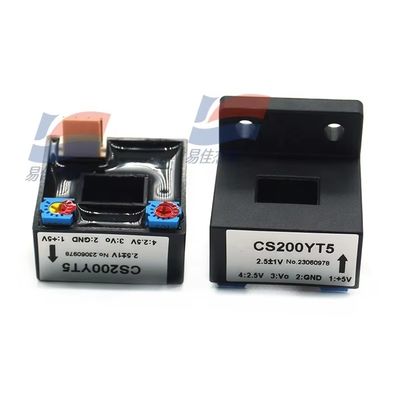

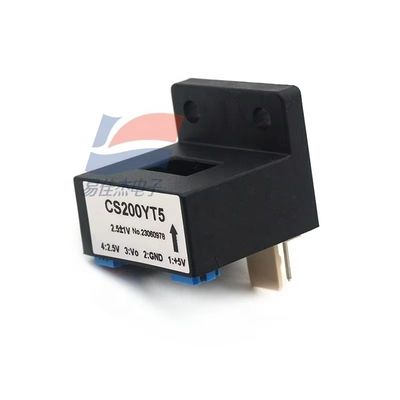

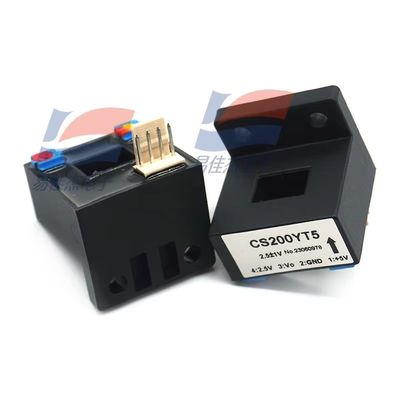

YJJ CS200YT5 Konwencjonalny czujnik niskiego napięcia prądu elektrycznego

Opis produktu:

YJJ CS200YT5 Konwencjonalny czujnik niskiego napięcia prądu elektrycznego

Charakterystyka:

CS200YT5 to czujnik prądu oparty na zasadzie efektu Halla.
Parametry elektryczne
Pierwotny prąd wejściowy znamionowy: 200A
Zakres pomiarów: od 0 do ±400A (AC/DC/impuls i inne nieregularne fale)
Nomienne napięcie wyjściowe po stronie wtórnej: 1V ± 1%
Napięcie zasilania: +5V ± 5%
Zużycie prądu: < 20 mA
Napięcie izolacyjne: 2,5 kV (między stronami pierwotnym i wtórnym)
Wskaźniki wydajności
Liniowość: < 1%
Zwolnienie napięcia zerowego: 2,5 V ± 1%
Odchylenie temperatury: ≤ ± 0,5 mV/°C (TA = 25°C)
Czas reakcji: ≤ 3 μs
Szerokość pasma: DC ~ 20 kHz
Charakterystyka zastosowania
Temperatura pracy: od -25°C do +85°C
Temperatura przechowywania: od -40°C do +100°C
Odporność na obciążenie: ≥ 10KΩ
Wymiary: 41 mm (W celu uzyskania szczegółowych wymiarów, prosimy zapoznać się z instrukcją obsługi produktu)
Instrukcje połączenia
Zapewnienie zasilania: +5V → 1, GND → 2, VOUT → 3, napięcie odniesienia 2,5V → 4
Funkcje pinów: 1 (+5V), 2 (GND), 3 (wyjście sygnału), 4 (wyjście odniesienia)
Ten czujnik jest stosowany w zakresie zasilania, kontroli przemysłowej i scenariuszy wymagających izolacji elektrycznej do pomiaru.
