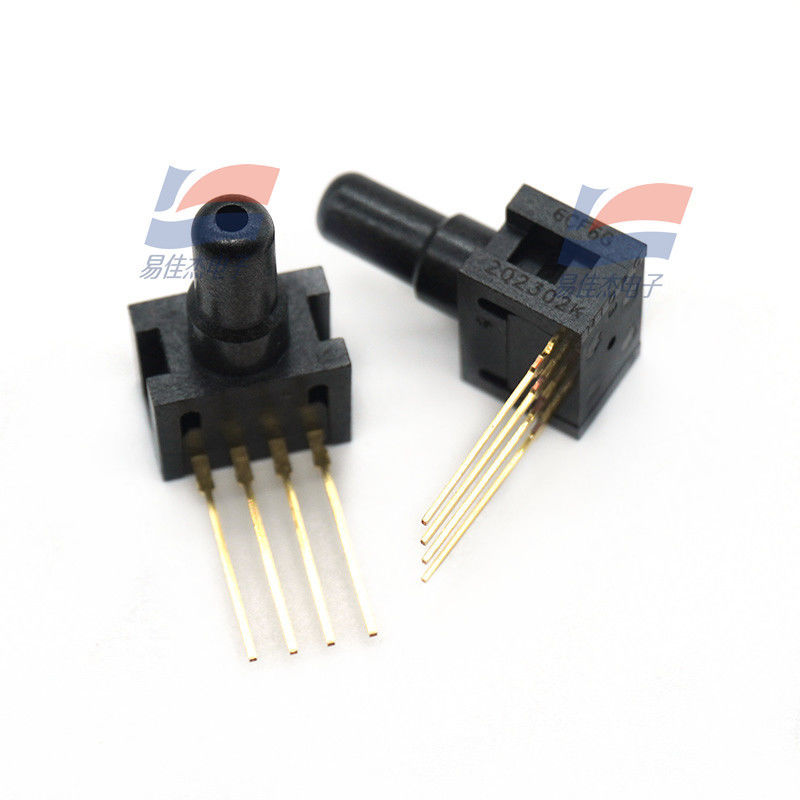

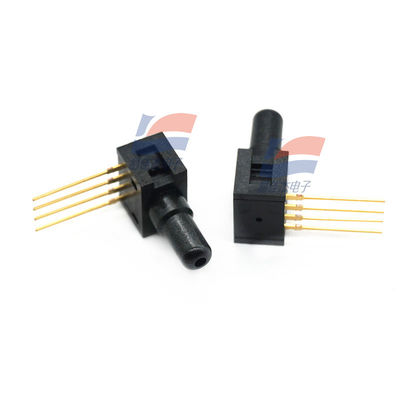

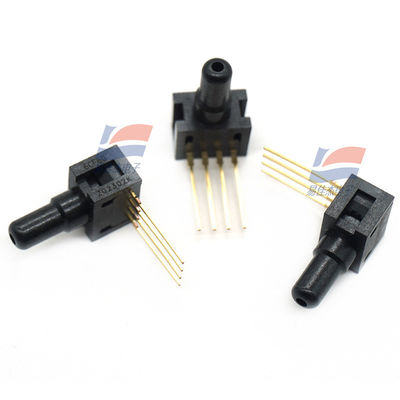

YJJ 26PCCFA6G 0Psi Czujnik ciśnienia manometrycznego jest używany w urządzeniach medycznych

Opis produktu:

YJJ 26PCCFA6G 0Psi Gauge Sensor ciśnienia jest stosowany w urządzeniach medycznych

Charakterystyka:

26PC CHARAKTERYSTYKA Wykonania SMT (AT 10 VDC ±0,01 VDC EXCITATION, 25 °C)

Min. typ. maks. jednostki

Napęd pobudkowy 10.0 16.0 Vdc

Czas reakcji: 1,0 ms

Opór wejściowy 5,5 k 7,5 k 11,5 k Ohm

Oporność wyjściowa 1,5 k 2,5 k 3,0 k Ohm

Przesunięcie P2>P1 ((1) Min. Typ Max.

0 do 1 14,7 16,7 18,7 mV

0 do 5 47 50 53 mV

0 do 15 96 100 104 mV

Null Offset Min. Typ Max.

0 do 1 -2,0 0 +2,0 mV

0 do 5 -2,0 0 +2,0 mV

0 do 15 -2,0 0 +2,0 mV

Liniowość (BFSL P2>P1) Typ. Maks.

Od 0 do 1 ± 0,50 ± 1,75 % przedziału

Od 0 do 5 ±0,50 ±1,5% przedziału

Od 0 do 15 ±0,50 ±1,0 % przedziału

Przesunięcie do zera 25 °C do 0 °C, 25 °C do 50 °C ((2) Typ. Maks.

0 do 1 ¢ ±1,0 mV

0 do 5 mV ±1,0 mV

0 do 15 ±1,0 mV

Przeciąg przesuwający 25 °C do 0 °C, 25 °C do 50 °C ((2) Typ. Maks.

Od 0 do 1 ± 1,5 ± 4,5 % przedziału

0 do 5 ±1,0 ±1,7 % przedziału

Od 0 do 15 ± 0,75 ± 1,5% przedziału

Powtarzalność i histereza.

Od 0 do 1 ± 0,2 % przedziału

0 do 5 ±0,2 % przedziału

0 do 15 ±0,2 % przedziału

Przeciśnienie P2>P1; P1>P2 Typ. Maks.

0 do 1 20 psi

0 do 5 20 psi

0 do 15 45 psi

Uwaga:

1Rozpiętość jest różnicą algebraiczną pomiędzy mocą wyjściową przy maksymalnych nominalnych ciśnieniach roboczych i mocą wyjściową w 0 psi.

2Błąd temperatury obliczany jest w odniesieniu do 25 °C.

Specyfikacje

Opis charakterystyczny

Temperatura przechowywania -55 °C do 100 °C [-67 °F do 212 °F]

Temperatura pracy -40 °C do 85 °C [-40 °F do 185 °F]

Kompensacja temperatury od 0 do 50 °C [32 °F do 122 °F]

Wyrównanie szpilki z średnicą 0,86 mm [0,034 cali] szpilki rozciągają się przez PCB

Prężnica przycisku Prężnica 1,88 mm [0,074 cali] używa standardowej rurki ID o średnicy 0,59 mm [0,0625 cali]

Orientacja portu równoległa do PCB (niskie profile na pokładzie)

Zbiórka 3,18 mm na pokładzie

SMT Solder · Sn 96.5 Ag 3.5 Brak czystego strumienia

· Sn 63 Pb 37 Brak czystego strumienia

Profil odtoku SMT Maksymalna temperatura szczytowa 260 °C [500 °F] przez 10 sekund

Kompatybilność z mediami Obie porty są ograniczone do mediów kompatybilnych z poliftalamidem,

fluorosilikonu i krzemu.

Kwalifikacja wstrząsowa badana do 150 g

Wibracja MIL-STD-202.

(150 g pół sinus 11 ms)

Waga 0,5 grama
