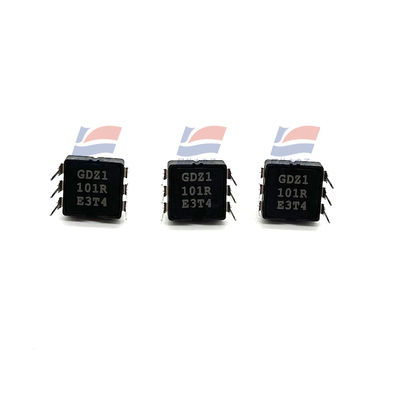

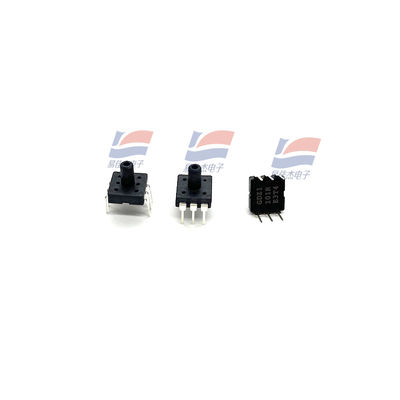

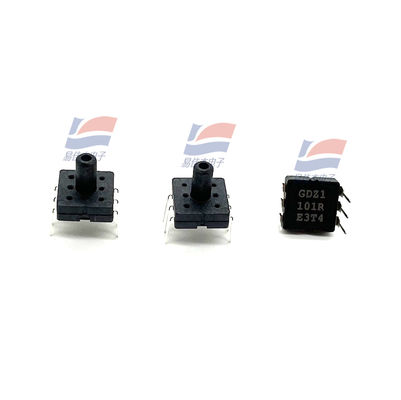

YJJ XGZP701DB1R czujnik ciśnienia DIP pakiet MEMS Pneumatyczny ciśnienie hydrauliczne 700KPa1 próżnia ciśnienia ujemnego

Opis produktu:

Czujnik ciśnienia YJJ XGZP701DB1R, obudowa DIP, MEMS, pneumatyczny, hydrauliczny, ciśnienie 700KPa, podciśnienie, próżnia

Cechy:

Seria XGZP to czujnik ciśnienia odpowiedni dla biomedycyny, meteorologii i innych dziedzin, którego rdzeniem jest chip czujnika ciśnienia przetworzony w technologii MEMS. Chip czujnika ciśnienia składa się z elastycznej membrany i czterech rezystorów zintegrowanych na membranie. Cztery rezystory zmienne tworzą strukturę mostka Whitstone'a, która generuje sygnał wyjściowy napięcia proporcjonalny do przyłożonego ciśnienia, gdy jest przyłożony do elastycznej membrany.

Cechy produktu:

Zakres pomiarowy -100kPa ~ 20kPa...700 kpa

Technologia MEMS

Forma ciśnienia względnego

Obudowa SOP lub DIP

Odpowiedni dla niekorozyjnych gazów lub cieczy

Zakres temperatur pracy: -40℃ ~ +125℃

Wnęka tylna chipa jest pod ciśnieniem

Orientacja pinów jest opcjonalna

Zastosowanie:

Elektroniczny miernik ciśnienia krwi, generator tlenu, alkomat, monitory i inne dziedziny medyczne

Miernik ciśnienia w oponach, czujnik MAP i inne elementy elektroniki samochodowej

Masażery, fotele do masażu, łóżka z poduszką powietrzną i inne urządzenia do ćwiczeń sportowych

Pralki, ekspresy do piwa, ekspresy do kawy, światła awaryjne, odkurzacze, elementy pneumatyczne i inne dziedziny

Wydajność strukturalna:

Chip wrażliwy na ciśnienie: krzem

N przewód: złoty przewód

N obudowa: materiał PPS

N pin: miedź platerowana srebrem

N waga netto: około 1 g

Wydajność elektryczna:

N zasilanie: ≤10V DC lub ≤ 2.0mA DC

N impedancja wejściowa: 4 k Ω ~ 6 k

N impedancja wyjściowa: 4 k Ω ~ 6 k

N rezystancja izolacji: 100 m Ω, 100 VDC

N dopuszczalne przeciążenie:

0 ~ 20 kpa...200kPa: 2 razy pełny zakres

0 ~ 500 kpa...700kPa: 1,5 pełnego zakresu

Warunki podstawowe:

N medium pomiarowe: powietrze

N temperatura medium: (25±1) ℃

N temperatura otoczenia: (25±1) ℃

N wibracje: 0,1 g (1 m/s2) Max

Wilgotność: (50%±10%) RH

N źródło: (5±

Specyfikacje:
