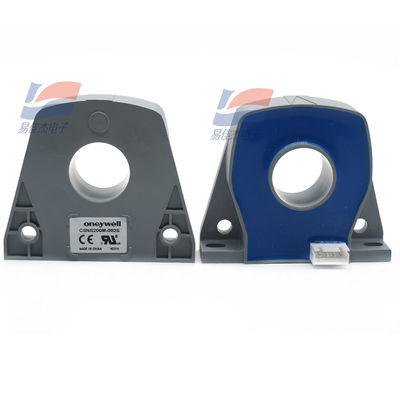

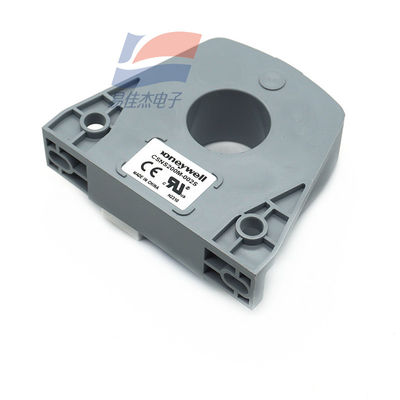

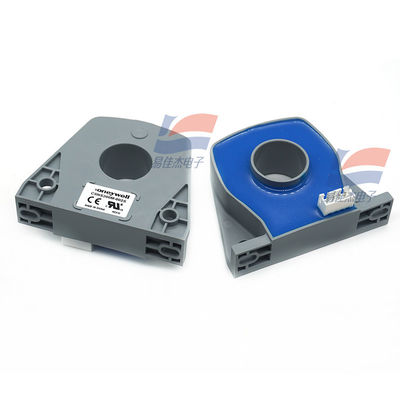

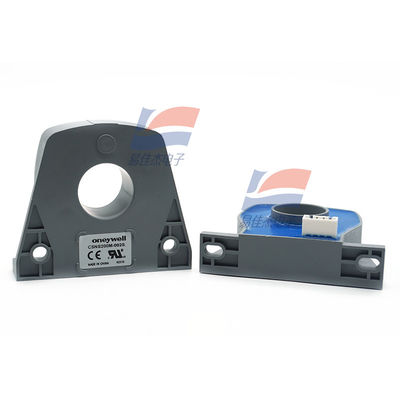

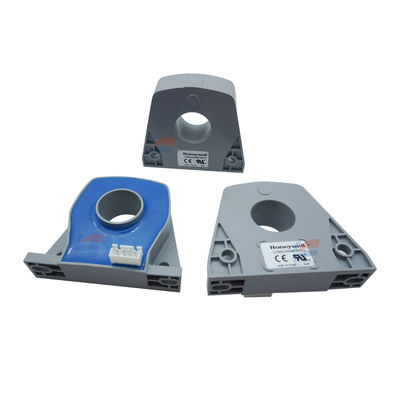

YJJ CSNS200M-002S Czujnik Prądu w Pętli Zamkniętej z Kompensacją Magnetyczną

Opis produktu:

YJJ CSNS200M-002S Zasada kompensacji magnetycznej Czujnik prądu w pętli zamkniętej

Charakterystyka:

CSNS200M-002S Urządzenie pomiarowe czujników prądu w pętli zamkniętej, główne parametry:

Podstawowe parametry

Prąd nominalny: 200A (wartość rms prądu przemiennego)

Zakres pomiarów: od 0 do ± 400 A (szczyt prądu stałego/przechodzącego)

Symulowany prąd wyjściowy: 50A daje moc wyjściową 100mA

Współczynnik obrotu: 1/200

Dokładność: ± 0,75% w temperaturze 25°C

Zasilanie i właściwości elektryczne

Napięcie zasilania: ±12 do 18 VDC (±5%)

Pierwszorzędowa izolacja elektryczna: 6 kVrms / 50 kHz / 1 minuta

Charakterystyka środowiskowa i mechaniczna

Zakres temperatury pracy: -40 do 85 stopni Celsjusza

Zakres temperatury przechowywania: -40 do 90°C

zużycie energii: 20 mA (włącznie z prądem wyjściowym)

Skórka: materiał izolacyjny z tworzyw sztucznych

Formularz połączenia: pierwotna perforacja, wtórny 4-pin łącznik

Wydajność dynamiczna

Prąd zerowy: lepszy niż ±0,30 mA w temperaturze 25°C

Odchylenie temperatury: 0 - 70°C lepsze niż ±0,60mA

Liniowość: lepsza niż ±0,20%

Czas reakcji: lepszy niż 500 ns

Szerokość pasma: DC do 150 kHz

dl/dT dokładnie następuje: lepszy niż 100A/μsPrąd nominalny (In) : 200a.t RMS (wartość nominalna)

Zakres pomiarów: 0~400a. t ((DC~AC Peak)

Mierzona odporność (70 °C): Rm min Rm Max

Z 18V, przy 200 a.t. Max: 20 ohm 140 ohm

Z 18V, przy 400 a.t. Max: 20 ohm, 50 ohm

Prąd wyjściowy analogowy (w 200A): 100mA

Wskaźnik zakrętów: 1/2000

Dokładność (25 °C): większa niż plus lub minus 0,75%

napięcie zasilania: 12~18VDC ((1V)

Izolacja elektryczna: 6KVrms/50KHz/1 minuta

Specyfikacje:
