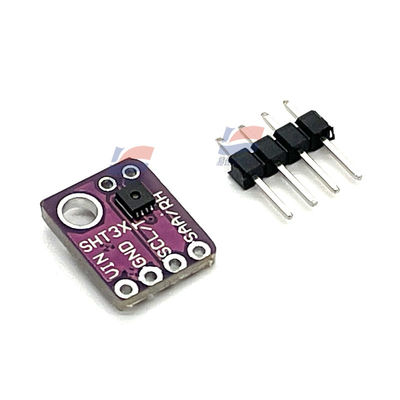

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Moduł czujnika temperatury i wilgotności Moduł sondy dla komunikacji powietrza I2C IIC

Opis produktu:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Moduł czujników temperatury i wilgotności Moduł sondy dla komunikacji powietrza I2C IIC

Charakterystyka:

Główne parametry czujnika wilgotności i temperatury SHT31 są następujące:

Podstawowe parametry

Zakres pomiaru wilgotności: 0%-100% RH

Zakres pomiaru temperatury: -40°C - 125°C

Dokładność pomiaru wilgotności: ± 2% RH

Dokładność pomiaru temperatury: ±0,2°C

Napięcie robocze: 2,15V - 5,5V

Prąd roboczy: < 1,5 mA

Interfejs komunikacji: I2C

Wielkość opakowania: DFN8_2.5X2.5MM_EP (2,5×2,5×0,9mm)

Funkcja rozszerzenia

Tryb alarmowy: obsługuje alarmy o ekstremalnej temperaturze i wilgotności.

Zdolność przeciwdziałania zakłóceniom: powłoka z materiału PE. Zaleca się unikanie środowisk o wysokiej temperaturze (> 80°C).

Czas reakcji: pomiar wilgotności trwa około 8 sekund.

Uwaga

W przypadku rzeczywistego użytkowania należy zwrócić uwagę na zakres temperatury roboczej czujnika i unikać przekroczenia zalecanej granicy.

Podczas połączenia konieczne jest dopasowanie adresu I2C do konfiguracji linii zegara/linii danych.

CHIP SHT31 ma osiem pinów:

Komentarze o nazwie szpilki

1 pin danych SDA, wejście/wyjście

2 Adres ADDR, wpisz

3 ALENT, wyłącznik alarmowy;wyłączony, gdy nie jest używany

Włókno zegarowe SCL, wejście/wyjście

5 VDD pin zasilania

6 pin resetowy nRESET, niskie poziomy ważne, wejście

7 R nieprzydatna szpilka, zielona

8 VSS przycisku naziemnego

Powtarzalność wpływa na czas pomiaru SHT30 i w związku z tym na zużycie energii przez czujnik.

Adres czujnika jest zmieniany poprzez zmianę napięcia szczypu ADDR. Domyślny adres jest połączony z VSS (0X44), który można zmienić na 0X45.Proszę zapoznać się z instrukcją obsługi danych.
