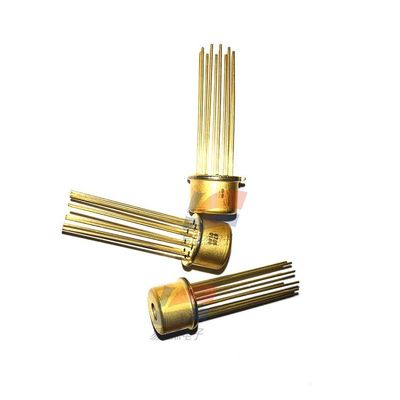

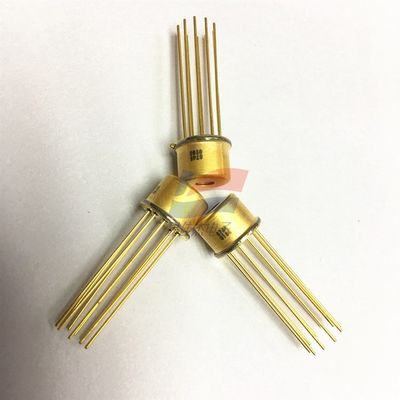

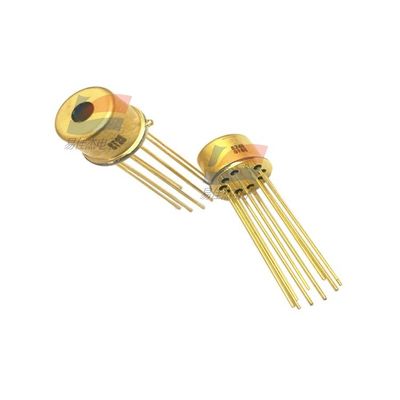

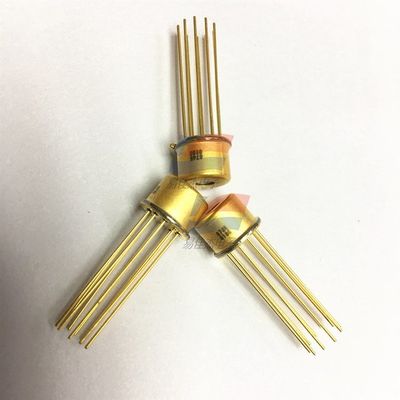

YJJ S8745-01 S8746-01 Fotodiody krzemowe z przedwzmacniaczem są używane do pomiarów w niskim świetle

Opis produktu:

Fotodiody krzemowe YJJ S8745-01 S8746-01 z przedwzmacniaczem są używane do pomiarów przy słabym oświetleniu

Cechy:

Fotodioda i przedwzmacniacz są zintegrowane z rezystorami i kondensatorami sprzężenia zwrotnego.

Jest to czujnik o niskim poziomie szumów, składający się z fotodiody krzemowej, wzmacniacza operacyjnego, rezystorów i kondensatorów sprzężenia zwrotnego, wszystko zintegrowane w małej obudowie. Po prostu podłączając go do zasilania, można go używać do pomiarów przy słabym oświetleniu, na przykład w instrumentach analitycznych i urządzeniach pomiarowych. Powierzchnia odbiorcza światła fotodiody jest wewnętrznie połączona z zaciskiem GND, co sprawia, że jest wysoce odporna na szumy EMC.

Charakterystyka
- Użyj wzmacniacza operacyjnego z wejściem FET o niskiej mocy
- Wbudowany Rf = 1 GΩ i Cf = 5 pF
- Uzyskaj zmienne wzmocnienie poprzez zewnętrzne rezystory
- Niski poziom szumów, niski NEP
- Zapakowany z efektem ekranowania
- Wysoce odporny na szumy EMC Szczegółowe parametry
Powierzchnia emisyjna światła: 2,4 × 2,4 mm
Obudowa: Metal
Typ obudowy: TO-5
Chłodzenie: Typ bez chłodzenia
Napięcie wsteczne (wartość maksymalna): 20 V
Zakres odpowiedzi spektralnej: 190 do 1100 nm
Długość fali maksymalnej czułości (wartość typowa): 960 nm
Moc równoważna szumom (wartość typowa): 11,0 × 10-15 W/Hz1/2
Warunki pomiaru: Wartości typowe: Ta = 25°C, VCC = ±15V, RL = 1MΩ, Czułość fotograficzna: λ = λp, Moc równoważna szumom: λ = λp, f = 10Hz, chyba że określono inaczej
