S8745-01 Infraczerwony czujnik fotoelektryczny dla instrumentów analitycznych precyzyjnych Sprzęt pomiarowy przemysłowy

             S8745-01 Czujnik fotoelektryczny na podczerwień do precyzyjnych instrumentów analitycznych i przemysłowych urządzeń pomiarowych

1. Obszary zastosowań:

• Precyzyjne instrumenty analityczne: Stosowany w urządzeniach takich jak spektrometry ultrafioletowe (UV) - bliskiej podczerwieni (NIR), chromatografy i fotometry do wykrywania słabych sygnałów świetlnych. Umożliwia dokładny pomiar absorpcji, emisji lub transmisji światła w zakresie UV - NIR, wspierając analizę ilościową w takich dziedzinach jak chemia, biologia i nauki o środowisku.
• Przemysłowe urządzenia pomiarowe: Zintegrowany z czujnikami przemysłowymi do monitorowania parametrów takich jak grubość folii, odbicie powierzchni lub skład materiału. Niski poziom szumów i wysoka czułość pozwalają na precyzyjne wykrywanie subtelnych zmian światła, zapewniając kontrolę jakości w procesach produkcyjnych (np. inspekcja płytek półprzewodnikowych, pomiar grubości powłok).
• Medyczne urządzenia diagnostyczne: Stosowany w sprzęcie medycznym, takim jak testy immunologiczne, analizatory chemii klinicznej lub nieinwazyjne monitory glukozy we krwi. Może wykrywać słabe sygnały optyczne z reakcji biochemicznych, umożliwiając dokładne ilościowe oznaczanie biomarkerów lub innych analitów do diagnozy chorób i monitorowania stanu zdrowia.
• Instrumenty do monitoringu środowiska: Wykorzystywany w urządzeniach do pomiaru jakości powietrza (np. wykrywanie gazów śladowych poprzez absorpcję optyczną), jakości wody (np. analiza stężeń zanieczyszczeń) lub promieniowania słonecznego. Szerokie pasmo spektralne (190–1100 nm) i niski ekwiwalent mocy szumów (NEP) sprawiają, że nadaje się do rejestrowania słabych sygnałów świetlnych środowiska.
• Lotnictwo i badania naukowe: Stosowany w czujnikach lotniczych do wykrywania promieniowania kosmicznego lub teledetekcji atmosfery, a także w laboratoriach badawczych do badania interakcji światła z materią, optyki kwantowej lub eksperymentów z małą ilością światła.

2. Kluczowe cechy:

• Szerokie pasmo spektralne: Obejmuje szeroki zakres długości fal od 190–1100 nm (ultrafiolet do bliskiej podczerwieni), co czyni go wszechstronnym do zastosowań wymagających detekcji w wielu pasmach optycznych.
• Bardzo niski poziom szumów: Charakteryzuje się typowym ekwiwalentem mocy szumów (NEP) wynoszącym 11×10−15W/Hz1/2, minimalizując szumy tła i zapewniając wysoki stosunek sygnału do szumu (SNR) dla detekcji słabego światła.
• Zintegrowane komponenty o wysokiej wydajności: Wyposażony w wbudowany rezystor sprzężenia zwrotnego (RF​=1GΩ) i kondensator (CF​=5pF), a także niskonapięciowy wzmacniacz operacyjny z wejściem FET. Ta integracja upraszcza konstrukcję obwodu, zmniejsza liczbę elementów zewnętrznych i zapewnia stabilne wzmocnienie sygnału.

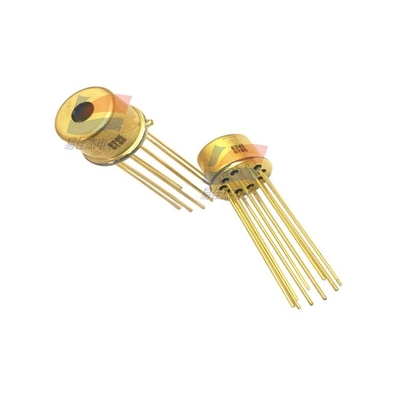

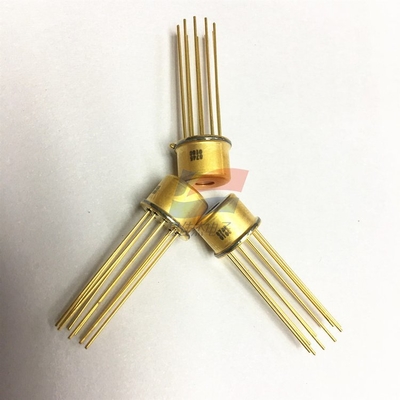

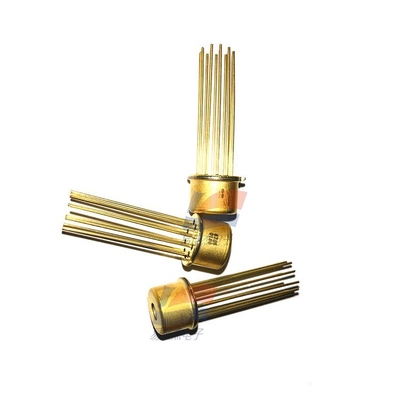

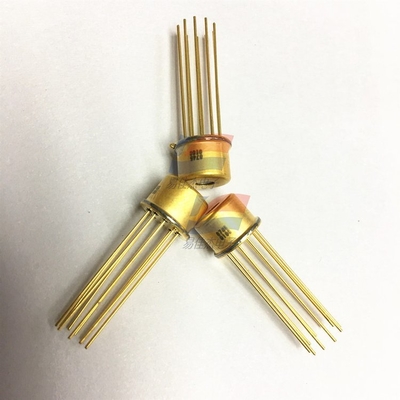

• Kompaktowa i ekranowana obudowa: Umieszczony w małej metalowej obudowie TO-5 z kwarcowym okienkiem. Metalowa obudowa zapewnia skuteczne ekranowanie kompatybilności elektromagnetycznej (EMC), a kwarcowe okienko oferuje wysoką przepuszczalność w całym zakresie spektralnym czujnika - idealne do zastosowań o ograniczonej przestrzeni.
• Wysoka odporność na szumy EMC: Powierzchnia światłoczuła jest połączona z zaciskiem GND, co zwiększa odporność na zakłócenia elektromagnetyczne (EMI). Zapewnia to niezawodne działanie w hałaśliwym środowisku przemysłowym lub elektronicznym.
• Elastyczna regulacja wzmocnienia: Zmienne wzmocnienie można uzyskać poprzez dodanie zewnętrznego rezystora, co pozwala użytkownikom dostosować wyjście czujnika do specyficznych wymagań aplikacji (np. regulacja czułości dla różnych zakresów natężenia światła).
• Duża powierzchnia światłoczuła: Posiada powierzchnię światłoczułą 2,4×2,4 mm, zwiększając wydajność zbierania światła i poprawiając dokładność detekcji dla rozproszonych lub słabych źródeł światła.
