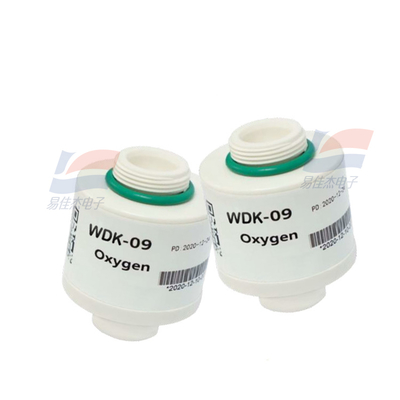

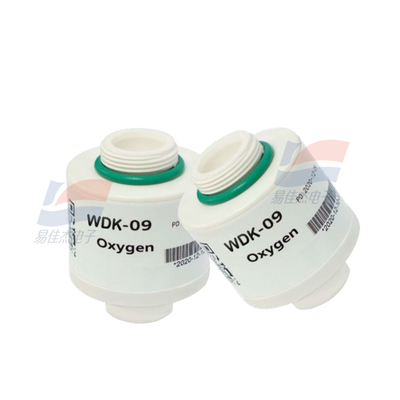

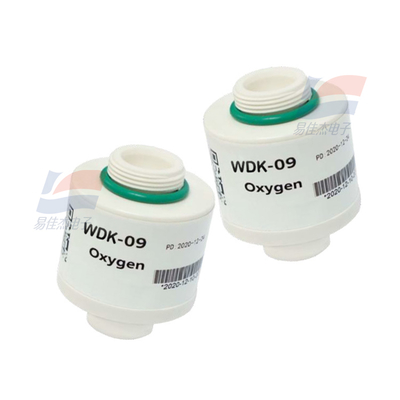

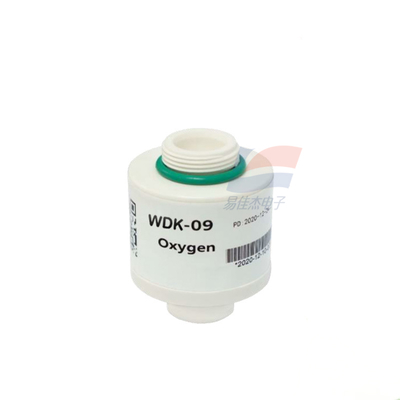

YJJ WDK-09 Elektrodowy czujnik tlenu używany do pomiaru stężenia tlenu w sprzęcie medycznym

Opis produktu:

Elektrochemiczny czujnik tlenu YJJ WDK-09 używany do pomiaru stężenia tlenu w sprzęcie medycznym

Cechy:

Czujnik tlenu

l Liniowe wyjście

l Brak zewnętrznego zasilania

l Kompensacja temperatury

l Szybka reakcja

l Dokładny i niezawodny

l Odporny na zakłócenia

Podsumowanie produktu

WDK-09 to elektrochemiczny czujnik tlenu do pomiaru stężenia tlenu i jest

zaprojektowany specjalnie dla sprzętu medycznego. Model interfejsu czujnika tlenu WDK-09 to 5520257-2. Czujnik

przyjmuje konstrukcję z formowanego korpusu, zapewnia szybką reakcję i ma długą żywotność. Możliwa jest

realizacja krajowego zastępstwa. Czujnik zapewnia klientom najwyższą jakość przy jednoczesnym obniżeniu kosztów.

Definicje pinów czujnika tlenu WDK-09 i czujnika tlenu WDK-06 różnią się.

Scenariusze zastosowań

Użycie WDK-09 nie wymaga zewnętrznego zasilania. Czujniki zostały skalibrowane przed opuszczeniem fabryki.

Aby uniknąć wpływu temperatury, w czujnikach zastosowano funkcję kompensacji temperatury. WDK-09 może być

używany jako element czujnikowy w analizatorze tlenu, np. jako element sterujący w generatorze tlenu, respiratorze medycznym,

aparaturze do znieczulania, inkubatorze.

POMIAR1

Zasada działania Częściowe ciśnienie elektrochemiczne

Napięcie wyjściowe 9 ~ 13 mV (w powietrzu otoczenia)

Zakres pomiarowy 0 ~ 100%

Czas reakcji (T90) < 15 s

Liniowość Liniowa 0% do 100% O2

ELEKTRYCZNE

Kompensacja temperatury < 2% równoważnika O2 (0 ~ 40 °C)

Zewnętrzny rezystor obciążenia ≥ 10 kΩ

Złącze P/N 5520257-2

MECHANICZNE

Materiał obudowy Biały ABS

Waga 40 g (nominalna)

ŚRODOWISKOWE

Zakres temperatur pracy 0 ~ 50 °C

Zakres ciśnień roboczych 0,5 ~ 2,0 bar

Zakres wilgotności roboczej 0 ~ 99% RH (bez kondensacji)

INNE WSKAŹNIKI

Długotrwałe dryfowanie wyjścia w 100% O22

(utrata napięcia/rok) < 5%

Oczekiwana żywotność 1,5 x 106 % godzin O2 (20°C)3

0,8 x 106 % godzin O2 (40°C)

Okres przechowywania 12 miesięcy od daty wysyłki
