Opis produktu:

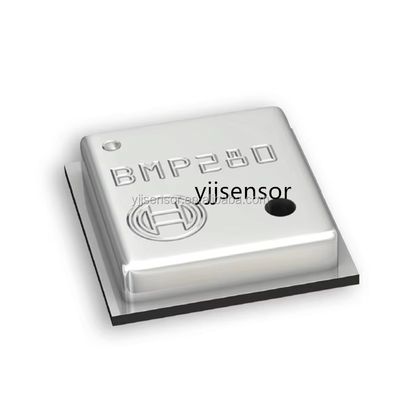

YJJ BMP280 Ultra-Low Power Cyfrowy Barometryczny Czujnik Ciśnienia Używany w Meteorologii

Cechy:

BMP280 to absolutny czujnik ciśnienia przeznaczony do zastosowań mobilnych. Moduł czujnika jest pakowany w niezwykle kompaktową obudowę. Jego mały rozmiar i niskie zużycie energii pozwalają na jego implementację w urządzeniach zasilanych bateryjnie, takich jak telefony komórkowe, moduły GPS czy zegarki.

Podobnie jak jego poprzednik, BMP180, BMP280 opiera się na sprawdzonej technologii czujników ciśnienia piezorezystancyjnego o wysokiej precyzji i liniowości, a także długoterminowej stabilności i wysokiej odporności EMC. Liczne opcje działania urządzenia zapewniają najwyższą elastyczność w optymalizacji urządzeń pod kątem zużycia energii, rozdzielczości i wydajności filtrów. Deweloperzy otrzymują zestaw przetestowanych domyślnych ustawień (np. przypadki użycia), aby maksymalnie uprościć projekt.

aplikacja

- ulepszona nawigacja GPS (np. poprawa czasu, nawigacja zliczeniowa, wykrywanie nachylenia)

- nawigacja wewnętrzna (wykrywanie piętra, wykrywanie windy)

- nawigacja zewnętrzna, zastosowania rekreacyjne i sportowe

- prognoza pogody

- zastosowania medyczne (np. spirometria)

- wskaźnik prędkości pionowej (np. prędkość wznoszenia/opadania)

Opis pinów:

Pin1: VCC (zasilanie 3,3 V)

Pin2: GND

Pin3: SCL (sygnał zegarowy trybu komunikacji I2C)

Pin4: SDA (sygnał danych trybu komunikacji I2C)

Pin5: CSB (pin używany w trybie komunikacji SPI, tym razem nieużywany, może być zawieszony)

Pin6: SDO (bit sterujący adresem czujnika, po podłączeniu do GND adres urządzenia w I2C wynosi 0xEC, a wysoki poziom to 0xEC+1, tym razem podłączony do GND)

Zakres testowy czujnika:

Temperatura: - 45 ℃ ~ + 85 ℃

Ciśnienie atmosferyczne: 0 ~ 20000 hPa (hpa)

Główne tryby pomiaru:

Tryb uśpienia: gdy prąd osiągnie poziom uA, wartość typowa wynosi 0,1 uA, a wartość maksymalna 0,3 uA. Wszystkie prace pomiarowe są zatrzymane.

Tryb normalny: Normalne działanie, odpowiedni czas interwału pracy można kontrolować za pomocą rejestru.

Tryb wymuszony: główny kontroler inicjuje polecenie zbierania danych, czujnik zbiera sygnał, a następnie przechodzi w tryb uśpienia, czekając na kolejne wybudzenie (tym razem jest bezużyteczny).

Wszystkie rejestry i ich adresy w czujniku BMP280 są pokazane poniżej. Szczegółowe informacje można znaleźć w instrukcji obsługi.

Specyfikacje:
