Opis produktu:

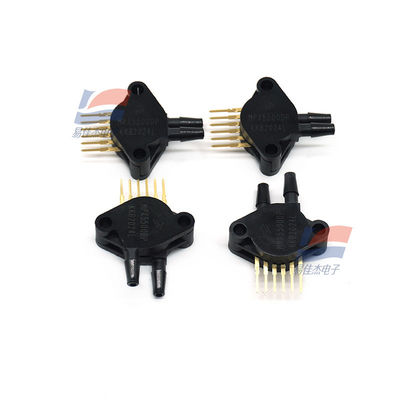

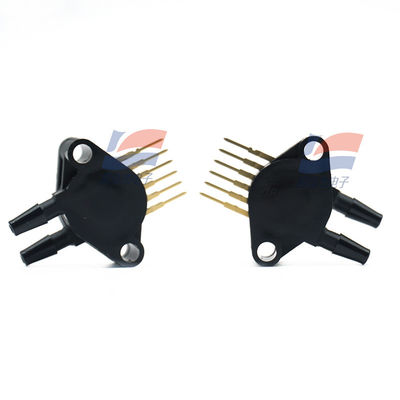

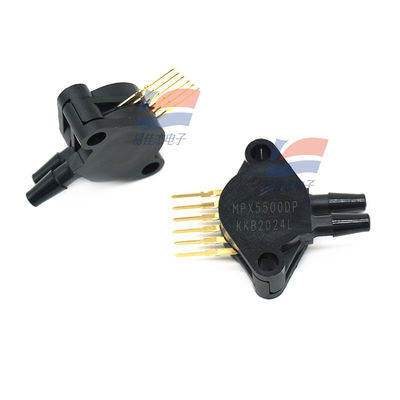

Zintegrowane krzemowe czujniki ciśnienia YJJ MPX5010DP są stosowane w urządzeniach medycznych z zakresu HVAC

Cechy:

Zintegrowany krzemowy czujnik ciśnienia, kondycjonowanie sygnału na chipie, kompensacja temperatury i kalibracja

I. Opis podstawowy
Czujniki piezorezystancyjne serii MPxx5010 to zaawansowane, jednoukładowe krzemowe czujniki ciśnienia, specjalnie zaprojektowane do szerokiego zakresu zastosowań, szczególnie odpowiednie do systemów mikrokontrolerów lub mikroprocesorów wyposażonych w wejście A/D. Czujnik ten łączy w sobie zaawansowaną technologię mikroobróbki, proces metalizacji cienkowarstwowej i technologię przetwarzania bipolarnego, zapewniając dokładny analogowy sygnał wyjściowy wysokiego poziomu, proporcjonalny do przyłożonego ciśnienia. Jego porty osiowe zostały ulepszone, aby były kompatybilne z rurociągami klasy przemysłowej.

II. Charakterystyka
W zakresie temperatur od 0°C do 85°C maksymalny błąd wynosi 5,0%.
Doskonale nadaje się do systemów opartych na mikroprocesorach lub mikrokontrolerach.
Wykorzystuje trwałe monomery żywicy epoksydowej i opakowania do montażu powierzchniowego z tworzyw termoplastycznych (PPS).
Kompensację temperaturową przeprowadzono w zakresie temperatur od -40°C do +125°C.
Wykorzystuje opatentowany silikonowy tensometr naprężenia ścinającego.
Oferuje opcje konfiguracji ciśnienia różnicowego i względnego.
Zapewnia konfiguracje opakowań do montażu powierzchniowego (SMT) lub przez otwór (DIP).
III. Aplikacja
Łóżka szpitalne
System HVAC (ogrzewanie, wentylacja i klimatyzacja).
Sprzęt układu oddechowego
Pole kontroli procesu
Pomiar poziomu wody w pralce (patrz nota aplikacyjna AN1950)
Szczególnie nadaje się do systemów opartych na mikroprocesorach lub mikrokontrolerach
Pomiar cieczy i ciśnienia w gospodarstwie domowym

Nr części Zakres przepływu
(pełna skala)
Maks. przepływ
zmienić 4
Napięcie wyjściowe


Dane techniczne:
