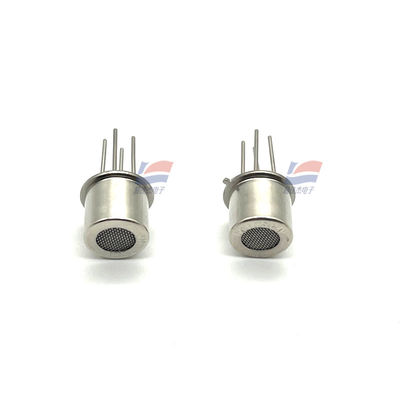

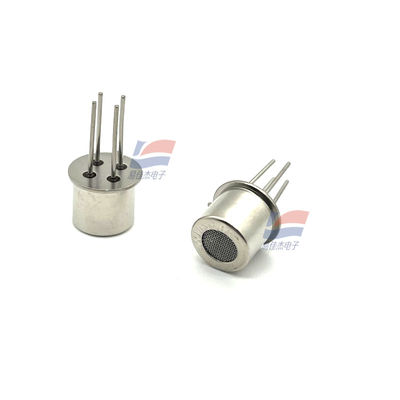

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Opis produktu:

YJJ MP801 0.5 - 1000PPM Czujnik jakości powietrza z tlenku metalu (MOS)

Cechy:

MP801 to czujnik jakości powietrza z tlenku metalu (MOS), wrażliwy na benzen, -, formaldehyd, alkohol i dym. Jego typowy zakres detekcji wynosi 0,5 - 1000 ppm (mierzone alkoholem), a standardowe warunki testowe to 20 ± 2 ℃, 65 ± 5% RH, z czasem nagrzewania ≥ 48 godzin.

Parametry Symbol / Jednostka Typowa Wartość / Zakres Uwagi

Wykrywany gaz — Kwas benzoesowy, -, Formaldehyd, Alkohol, Dym Nieseletywny, wrażliwy na wiele LZO i dym

Zakres detekcji ppm 0,5 - 1000 (Alkohol) Dane oparte na alkoholu jako odniesieniu, inne gazy wymagają kalibracji

Napięcie obwodu Vc ≤ 24 V DC Standardowy test Vc = 5,0 ± 0,1 V

Napięcie grzałki Vh 5,0 ± 0,1 V AC/DC Wymaga stabilnego zasilania, aby zapewnić spójność

Rezystancja obciążenia Rl Regulowana Poprzez dzielnik napięcia do konwersji zmiany rezystancji na wyjście napięciowe

Rezystancja grzałki Rh 95 ± 10 Ω (temperatura pokojowa) Z rzeczywistego pomiaru, waha się między około 85 - 130 Ω dla różnych partii, patrz rzeczywisty pomiar / specyfikacje partii

Pobór mocy grzałki Ph ≤ 300 mW Inne dane również pokazują ≤ 240 mW, jest to różnica partii

Rezystancja ciała wrażliwego Rs 1 kΩ - 15 kΩ (10 ppm Alkohol) Zmienia się w zależności od rodzaju / stężenia gazu

Czułość S ≥ 2 (10 ppm Alkohol) S = Rs (powietrze) / Rs (10 ppm Alkohol)

Nachylenie stężenia α ≤ 0,6 (Alkohol) α = R (50 ppm) / R (10 ppm), odzwierciedla liniowość

Standardowe warunki testowe — T = 20 ± 2 ℃; RH = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V Dane oparte na tych warunkach

Czas nagrzewania — ≥ 48 godzin Nowe części / po długim przechowywaniu wymagają wystarczającego nagrzewania

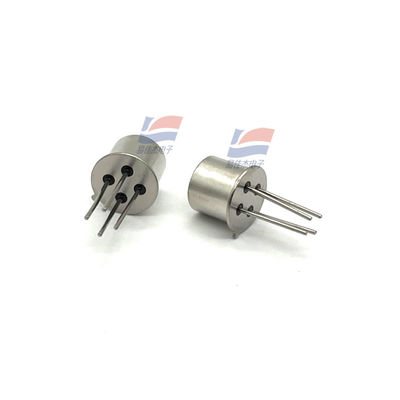

Obudowa / Pin — Metal, DIP-4 1/2 pin do grzania; 3/4 pin do pomiaru

Zasada działania — Tlenek metalu (MOS) Rezystancja wzrasta wraz ze stężeniem gazu docelowego

Wskazówki dotyczące wyboru i użytkowania

Zakres detekcji i czułość: 0,5 - 1000 ppm na podstawie alkoholu jako odniesienia; S ≥ 2 przy 10 ppm alkoholu jest punktem odniesienia, wymagana jest rzeczywista kalibracja w zależności od gazu docelowego i zakresu stężenia.

Zasilanie i ogrzewanie: Napięcie obwodu ≤ 24 V DC; Ogrzewanie Vh = 5,0 ± 0,1 V (AC/DC); Rezystancja grzałki Rh ≈ 95 ± 10 Ω, Pobór mocy ≤ 300 mW (dane pokazują ≤ 240 mW), patrz rzeczywisty pomiar / specyfikacje partii.

Rezystancja obciążenia Rl: Regulowany dzielnik napięcia do uzyskania wyjścia napięciowego; Rl wpływa na czułość i liniowość, wymaga optymalizacji dopasowania do gazu docelowego.

Środowisko i stabilność: Test standardowy 20 ± 2 ℃, 65 ± 5% RH; Do długoterminowego przechowywania zaleca się - 20 do + 60 ℃, suche zamknięte; Unikać gazów o wysokim stężeniu, oparów krzemu i kondensacji wody przed włączeniem zasilania.

Nagrzewanie i starzenie: Nowe części lub po długim przechowywaniu, nagrzewanie ≥ 48 godzin; Czas starzenia dla przechowywania należy odpowiednio wydłużyć dla dłuższych okresów przechowywania.

Nieseletywność i wrażliwość krzyżowa: Reaguje na benzen, -, formaldehyd, alkohol i dym; Należy ocenić zakłócenia w docelowym scenariuszu i skalibrować.

Wyjaśnienie wariacji danych

Pobór mocy grzałki: Dane głównego nurtu to ≤ 300 mW, opisane również jako ≤ 240 mW, jest to różnica partii / wersji, patrz rzeczywisty pomiar i specyfikacje partii.

Rezystancja grzałki: Zazwyczaj około 95 ± 10 Ω, niektóre dane 85 - 130 Ω, zaleca się projektowanie obwodu biasowego w oparciu o rzeczywisty pomiar partii.

Specyfikacje:
