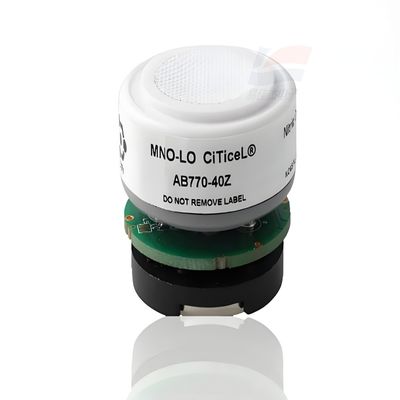

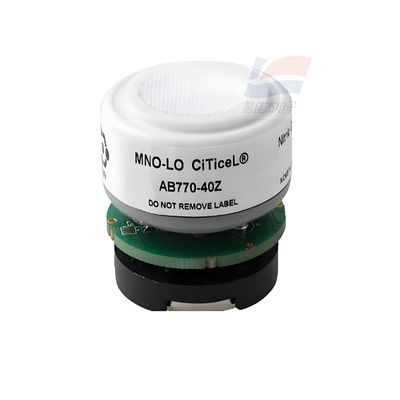

YJJ MNO-LO AB770-40Z MNOLO Elektrochemiczny czujnik tlenku azotu wykrywa nadmierny tlenek azotu w wydychanym powietrzu

Opis produktu:

YJJ MNO-LO AB770-40Z MNOLO Elektrochemiczny czujnik tlenku azotu wykrywa nadmierny wydychany tlenek azotu

Cechy:

Specyfikacje techniczne
POMIAR
Zasada działania 4-elektrodowa elektrochemiczna
Zakres pomiarowy 0-300 ppb NO
Maksymalne przeciążenie 500 ppb NO
Filtr Do usuwania gazów kwaśnych
Czułość 0,7-1,7 nAvppb (patrz notatka) 7,17 mVb w przypadku użycia z
zalecanymi obwodami
0-100 ppb NO równoważne
+3000 mV
<24 hours to fully stabilise
(Patrz Zasady działania)
Reakcja NO jest liniowa, ale może
być wpływana przez wilgotność
przesunięcie zera
Przesunięcie Czas uruchamiania od obwodu otwartego Powtarzalność Liniowość
ELEKTRYCZNE
Napięcie polaryzacji | +350 mV
+5% obszaru liniowego (powyżej Poziom przesunięcia zera) przy użyciu zalecanego obwodu

MECHANICZNE
Materiał obudowy 20% polipropylenu wypełnionego szkłem
Kolor Biały Waga 16g (w przybliżeniu)
Orientacja Dowolna

ŚRODOWISKOWE
Typowe zastosowania
Temperatura pracy
Zakres: Ciągły Przerywany
Zakres ciśnienia roboczego
Wilgotność robocza
Zakres: Ciągły Przerywany
Analiza oddechu
10°C do 30°C 0°C do 35°C 1 atm ± 10%
25% do 75% RH bez kondensacji
0% do 100% RH bez kondensacji
DANE DOTYCZĄCE BEZPIECZEŃSTWA WEWNĘTRZNEGO
Maksymalnie przy 1000 ppb 0,1 mA
Maksymalne napięcie o/c 1,3 V
Maksymalny prąd s/c<1,0 A

Zatrucie
Czujniki elektrochemiczne CiTiceL są przeznaczone do pracy w szerokim zakresie środowisk i trudnych warunkach. Ważne jest jednak, aby unikać narażenia na wysokie stężenia oparów rozpuszczalników, zarówno podczas przechowywania, montażu w instrumentach, jak i eksploatacji. Podczas używania czujników z płytkami drukowanymi (PCB), środki odtłuszczające powinny być używane przed zamontowaniem czujnika. Nie należy kleić bezpośrednio na czujniku lub w jego pobliżu, ponieważ rozpuszczalnik może spowodować pękanie tworzywa sztucznego.
Tabela czułości krzyżowej
Mimo że CiTicels są zaprojektowane tak, aby były wysoce specyficzne dla gazu, który mają mierzyć, wciąż będą reagować w pewnym stopniu na różne inne gazy. Poniższa tabela nie jest wyłączna, a inne gazy niewymienione w tabeli mogą nadal powodować reakcję czujnika.
WAŻNA UWAGA: Dane dotyczące czułości krzyżowej przedstawione poniżej nie stanowią części specyfikacji produktu i są dostarczane wyłącznie w celach informacyjnych. Podane wartości są oparte na testach przeprowadzonych na niewielkiej liczbie czujników, a każda partia może wykazywać znaczne różnice. Aby uzyskać najdokładniejsze pomiary, instrument powinien być kalibrowany przy użyciu badanego gazu.
Gaz
Azot, N.
Dwutlenek węgla, CO. Tlenek węgla, CO
Odczyt (odpowiednik ppb)
Użyte stężenie

Kryteria testu: Gaz bazowy 50% RH NO filtrowane powietrze Gaz krzyżowo czuły 0% RH
Dane dotyczące czułości krzyżowej zostały obliczone w odniesieniu do standardowego reżimu (powietrze z butli filtrowane 50% Rh, 50 i 100 ppb NO @ 20% RH). Ze względu na wpływ RH na czujnik MNo-LO, czułości krzyżowe zostały określone przy użyciu gazu testowego 0% RH.
