YJJ XFPM-050KPG XFPM-050KPGR Czujniki ciśnienia do automatyki przemysłowej i oprzyrządowania

Opis produktu:

Czujniki ciśnienia YJJ XFPM-050KPG XFPM-050KPGR do automatyki przemysłowej i oprzyrządowania

Cechy:

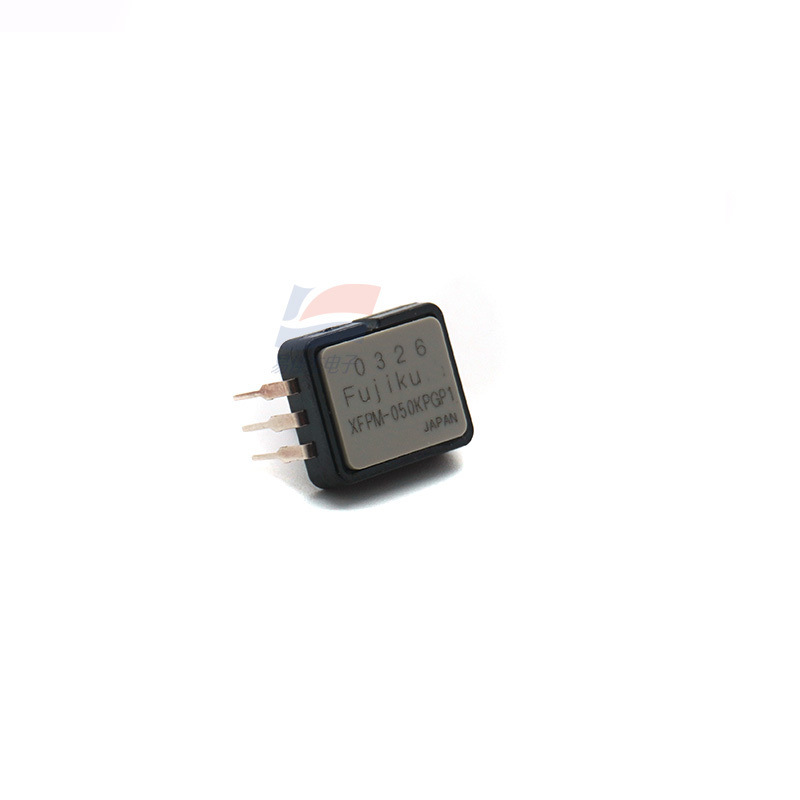

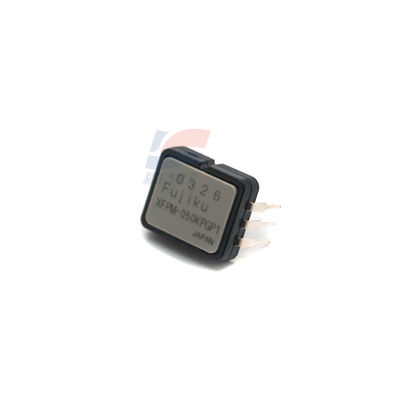

XFPM-050KPG to precyzyjny piezorezystancyjny czujnik ciśnienia wyprodukowany przez Fujikura. Charakteryzuje się niskim zużyciem energii i szeroką adaptacją temperaturową i jest szeroko stosowany w kontroli przemysłowej, sprzęcie medycznym i innych scenariuszach. Poniżej znajduje się szczegółowy opis parametrów i wprowadzenie do użytkowania tego czujnika:
I. Opis parametrów podstawowych
(1) Podstawowe parametry wydajności
Zakres pomiarowy: 0~7,25 psi (około 0~50 kPa), należący do kategorii pomiaru mikropressure, z trybem pomiaru ciśnienia manometrycznego.
Związane z dokładnością: Ogólna dokładność ±1,5% FS (pełna skala), w tym nieliniowość, histereza itp. Kompleksowe błędy; niektóre specyfikacje mogą osiągnąć wyższą dokładność, z zakresem błędu tak niskim jak ±0,125% FS (opcjonalnie).
Sygnał wyjściowy: Analogowe napięcie wyjściowe, typowe przesunięcie punktu zerowego 0,2 V; obsługuje różne standardowe typy wyjściowe (opcjonalnie), takie jak 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc itp.
Czułość: Parametr czułości wynosi 3 (jednostka dostosowana do charakterystyki napięcia wyjściowego), sygnał wyjściowy pełnej skali jest liniowo powiązany ze zmianami ciśnienia, ułatwiając akwizycję i przetwarzanie sygnału.
Czas reakcji: 2000 µs (2 milisekundy), zdolny do szybkiego reagowania na zmiany ciśnienia, odpowiedni do scenariuszy monitorowania ciśnienia dynamicznego.
(2) Parametry elektryczne i zużycia energii
Napięcie zasilania: 4,75~5,25 Vdc, kompatybilne z napięciami zasilania 3,0 V, 3,3 V, 5,0 Vdc, odpowiednie dla różnych wymagań dotyczących zasilania sprzętu.
Maksymalny prąd: 10,0 mA, tryb niskiego zużycia energii (3,3 Vdc) maksymalnie tylko 2 mA, odpowiedni dla urządzeń zasilanych bateryjnie lub systemów o niskiej mocy.
Rezystancja izolacji: 4Ω, stabilna impedancja DC między obwodem a elementem elastycznym, zapewniająca bezpieczeństwo elektryczne.
(3) Parametry środowiskowe i temperaturowe
Zakres temperatur pracy: -40℃~125℃, odpowiedni do ekstremalnych środowisk wysokich i niskich temperatur.
Zakres kompensacji temperatury: 0℃~85℃, w tym zakresie przesunięcie punktu zerowego i czułości są ściśle kompensowane, zapewniając stabilną dokładność pomiaru.
Stabilność: Posiada doskonałą długoterminową stabilność i zdolność do przeciwdziałania dryftowi, parametr dryftu wynosi 4 (w oparciu o procent pełnej skali), zmniejszając częstotliwość kalibracji podczas długotrwałego użytkowania.
(4) Parametry mechaniczne i strukturalne

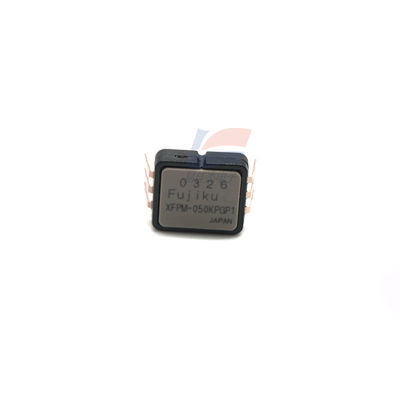

Materiał i opakowanie: Główny materiał to stal nierdzewna, z dobrą izolacją; forma opakowania to DIP-6 (pakiet dwurzędowy), struktura kwadratowa, mały rozmiar (długość × szerokość = 8,0 mm × 8,0 mm), obsługuje instalację przelotową (Through Hole Mount).

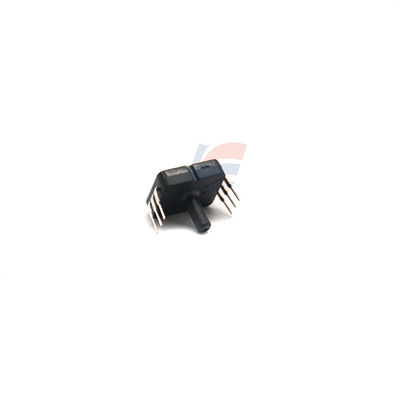

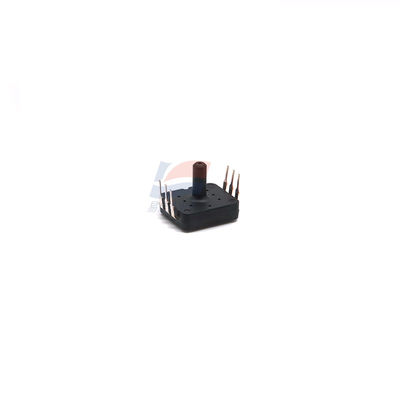

Interfejs ciśnieniowy: Port prosty, średnica portu 3,2 mm, wysokość 6 mm, ułatwiający połączenie z mierzoną rurą medium.
Zdolność do przeciążenia: Dopuszcza przeciążenie 7% FS, ma wysoką odporność na wstrząsy i nadciśnienie, wydłużając żywotność.
II. Główne zastosowania
Automatyka przemysłowa: Nadaje się do monitorowania ciśnienia w systemach hydraulicznych/powietrznych, kontroli sprzężenia zwrotnego ciśnienia w maszynach i maszynach przemysłowych, formowaniu wtryskowym, formowaniu tłocznym itp., a także monitorowania stanu ciśnienia pomp i sprężarek, pomagając w optymalizacji procesów produkcyjnych i zapewnieniu bezpiecznej eksploatacji sprzętu.
Sprzęt medyczny: Może być osadzony w jednorazowych monitorach ciśnienia krwi, monitorach wieloparametrowych, analizatorach komórek krwi itp., do precyzyjnego pomiaru ciśnienia krwi ludzkiej, ciśnienia w rurociągach gazowych itp., spełniając surowe wymagania sprzętu medycznego dotyczące dokładności i stabilności.
Elektronika użytkowa i sprzęt AGD: Nadaje się do urządzeń gospodarstwa domowego, takich jak pralki, odkurzacze, urządzenia do pompowania itp., do scenariuszy takich jak kontrola przełącznika ciśnieniowego, pośredni pomiar poziomu cieczy (poprzez konwersję ciśnienia) itp., zwiększając inteligencję i niezawodność produktu. Sprzęt laboratoryjny i testowy: Używany do kalibracji ciśnienia i monitorowania systemów HVAC (ogrzewanie, wentylacja i klimatyzacja) i chłodniczych, a także wymagań dotyczących pomiaru mikropressure w różnych eksperymentach naukowych. Jest kompatybilny ze środowiskami zasilania wielonapięciowego w laboratoriach i jest łatwy w instalacji.
Inne scenariusze: Jest również stosowany w takich obszarach, jak monitorowanie ciśnienia w pomieszczeniach czystych i wykrywanie ciśnienia w sprzęcie ruchowym. Dzięki szerokiemu zakresowi temperatur (-40℃~125℃) i niskim charakterystykom zużycia energii, nadaje się do złożonych środowisk pracy.
III. Główne zalety produktu
Wykorzystuje zaawansowaną technologię wykrywania piezorezystancyjnego, charakteryzującą się wysoką precyzją i szybkimi możliwościami reakcji, z silną zdolnością do przeciwdziałania zakłóceniom (zgodnie ze standardami CE EMI).
Szeroki zakres temperatur pracy (-40℃~125℃) i konstrukcja kompensacji temperatury, odpowiednie do stabilnych pomiarów w trudnych warunkach.
Kompaktowe opakowanie i elastyczne metody instalacji, kompatybilne z różnymi wymaganiami integracji sprzętu i obsługujące dostosowane regulacje specyfikacji.
