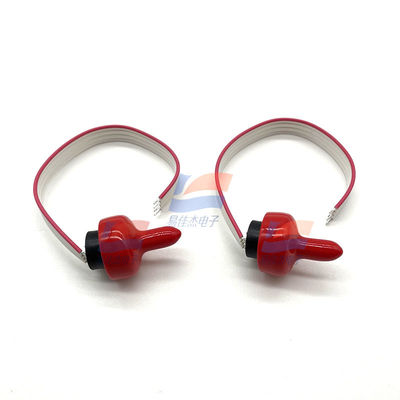

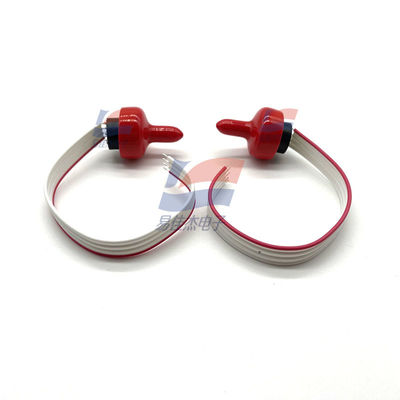

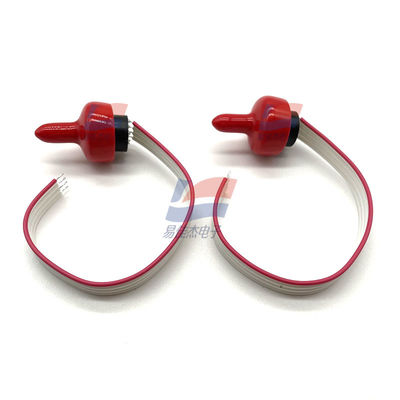

Czujnik ciśnienia YJJ NPI-19A-CZ021GH jest używany w instrumentach biomedycznych z ciśnieniem 2,5 psi

Opis produktu:

Czujnik ciśnienia YJJ NPI-19A-CZ021GH jest używany w instrumentach biomedycznych z ciśnieniem 2,5 psi

Cechy:

Główne parametry i zastosowania czujnika ciśnienia NPI-19A-CZ021GH są następujące:
Opis parametru
‌Ciśnienie robocze‌: 17,2 KPa
‌Napięcie wyjściowe‌: Napięcie wyjściowe zmienia się w zależności od konfiguracji. Na przykład, wersja ze stałym prądem wzbudzenia może zapewnić prąd wyjściowy 1,5 mA.
Napięcie zasilania: Niektóre konfiguracje obsługują zasilanie 10V.
Temperatura pracy: Do 125℃
Forma opakowania: Wykorzystuje strukturę rdzenia wypełnionego olejem
Typ interfejsu: Obsługuje elastyczne okablowanie lub porty typu N
Główne zastosowanie
‌Monitorowanie osiadania‌: Nadaje się do monitorowania przemieszczeń w takich scenariuszach, jak tory kolejowe i fundamenty budynków.
Nadaje się do trudnych warunków: Wyposażony w izolację medium i konstrukcję rdzenia wypełnionego olejem, może wytrzymać wysoką wilgotność, wibracje i inne trudne warunki pracy.

Szczegółowe specyfikacje czujnika ciśnienia NPI-19A-CZ021GH
NPI-19A-CZ021GH to przemysłowy czujnik ciśnienia z serii NPI-19 firmy NovaSensor, marki Amphenol. Jest przeznaczony głównie do pomiarów niskiego ciśnienia, wykorzystując technologię izolacji dielektrycznej i proces czujnikowy piezorezystancyjny, który łączy wysoką precyzję i wysoką niezawodność. Poniżej znajdują się jego szczegółowe parametry i kluczowe informacje:
1. Podstawowe parametry techniczne
1.1 Parametry związane z ciśnieniem
Typ pomiaru: Ciśnienie manometryczne
Standardowy zakres pomiarowy: 0~2,5 psi (odpowiednik 0~17,2 kPa, 1 psi ≈ 7 kPa)
Maksymalne ciśnienie przeciążeniowe: 3-krotność ciśnienia znamionowego (dla zasilania stałym prądem), 2-krotność ciśnienia znamionowego (dla zasilania stałym napięciem)
Dokładność statyczna: ±0,1% FSO (wartość typowa), ±0,5% FSO (wartość maksymalna), w tym błędy liniowości, powtarzalności i histerezy
Zakres kompensacji temperatury: 0~70℃ (32~158°F), maksymalny błąd temperatury po kompensacji wynosi ≤0,75% FSO

Parametry środowiskowe i fizyczne
2.1 Adaptacja do środowiska
Temperatura pracy: -40~125℃ (-40~257°F)
Temperatura przechowywania: -40~125℃ (-40~257°F)
Adaptacja do wilgotności: Brak wyraźnych wskazań, zaleca się unikanie środowiska kondensacyjnego (kompatybilne z konwencjonalną wilgotnością przemysłową)
Odporność na wibracje: Obsługuje konwencjonalne przemysłowe środowisko wibracyjne o częstotliwości 20~2000 Hz (konkretne wartości nie zostały określone, patrz charakterystyka serii)
Odporność na wstrząsy: Obsługuje wstrząsy klasy przemysłowej pod impulsem 11 ms (patrz charakterystyka odporności na wstrząsy 100 g serii)
2.2 Parametry fizyczne i strukturalne
Materiał główny: membrana izolacyjna ze stali nierdzewnej 316, kompatybilna z mediami adaptacyjnymi 316SS (wysoka odporność na korozję)
Specyfikacje wymiarów: Struktura cylindryczna, średnica 18,8~19 mm, długość 7~7,1 mm (standardowy rozmiar serii NPI-19)
Waga: Około 10 gramów (lekka konstrukcja, łatwa do integracji)
Port ciśnieniowy: Brak wbudowanego portu (wymaga dopasowania do adaptacyjnego modułu portu), obsługuje spawane uszczelnienie/uszczelnienie boczne, opcjonalne interfejsy gwintowane, takie jak 1/2"-20 UNF, 1/4"-18 NPT
Specyfikacja uszczelnienia: Konfiguracja typu A zawiera O-ring (rozmiar φ16,76×0,99 mm) w celu zapewnienia wydajności uszczelnienia
Forma opakowania: Rurka (opakowanie rurowe), wygodna do przechowywania i transportu
3. Cechy produktu i scenariusze zastosowań
3.1 Główne zalety
Konstrukcja izolacji dielektrycznej: Układ czujnika jest zapakowany w komorze wypełnionej olejem, a medium pomiarowe jest izolowane za pomocą membrany ze stali nierdzewnej, aby uniknąć uszkodzenia układu spowodowanego korozją lub zanieczyszczeniem
Zaawansowana technologia: Przyjmuje technologię czujnikową piezorezystancyjną Senstable®, a hybrydowe podłoże ceramiczne integruje sieć rezystorów kompensacji temperatury, o doskonałej stabilności
Dwa tryby zasilania: Obsługuje stały prąd (1,5 mA) lub stałe napięcie (10 V DC), dostosowując się do różnych wymagań projektowych systemu
Długa żywotność: Żywotność cyklu ciśnienia wynosi około 10 milionów razy, z małym długotrwałym dryftem i dużą trwałością w scenariuszach przemysłowych
3.2 Typowe zastosowania
Systemy kontroli ciśnienia cieczy/gazu, wykrywanie procesów przemysłowych i automatyczna kontrola
Zarządzanie energią, ochrona środowiska i systemy uzdatniania wody (takie jak wykrywanie poziomu wody w mostach)
Systemy nawigacji morskiej, urządzenia chłodnicze i wytwarzania tlenu, systemy silników Diesla, sprzęt rolniczy
Systemy HVAC (ogrzewanie, wentylacja i klimatyzacja), instrumenty biomedyczne i inne scenariusze pomiarów niskiego ciśnienia i wysokiej precyzji
4. Uwagi uzupełniające
Ten model należy do modelu niskiego ciśnienia serii NPI-19. W przypadku wyższych zakresów pomiarowych (takich jak 0~300 psi), można odnieść się do modelu NPI-19 VC tej samej serii. Szczegółowe definicje pinów, schematy adaptacji portów lub kompletne krzywe błędów temperatury można znaleźć w oficjalnej instrukcji technicznej serii NPI-19 firmy Amphenol lub skontaktować się z autoryzowanymi agentami marki w celu uzyskania spersonalizowanego wsparcia.
