Opis produktu:

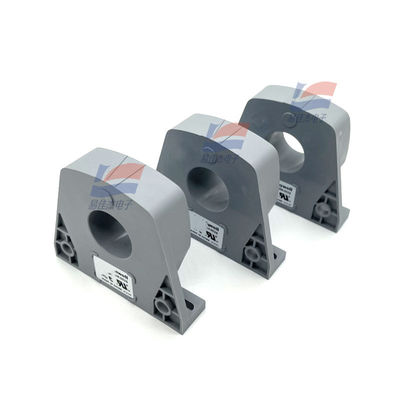

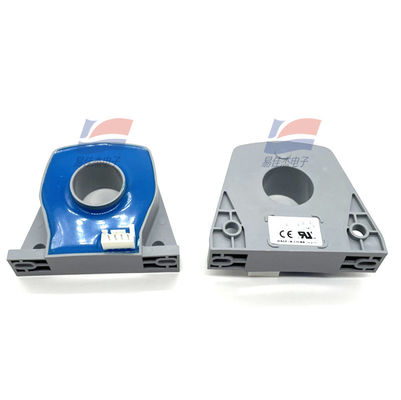

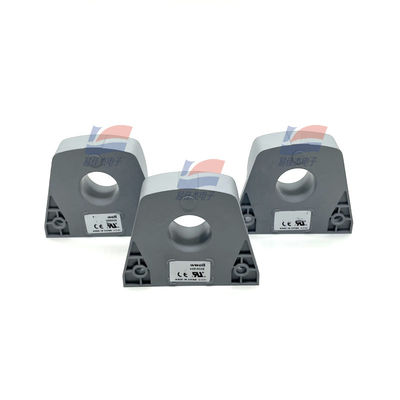

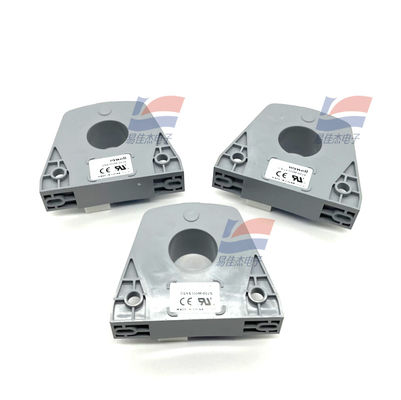

Czujnik prądu wysokiej precyzji YJJ CSNS300M-002S ±600A jest używany do pomiaru prądu w zastosowaniach przemysłowych
Cechy:
Czujnik prądu w pętli zamkniętej CSNS300M-002S, oparty na zasadzie kompensacji magnetycznej. Izolacja elektryczna między obwodami strony pierwotnej i wtórnej do pomiaru prądów stałych, zmiennych i impulsowych.
Parametry elektryczne
Prąd znamionowy: 300A.t RMS (wartość znamionowa)
Zakres pomiarowy: 0~ 600A. t (DC~AC Peak)
Rezystancja mierzona (przy 70 ° C): Rm the Rm min Max
Przy 18V, przy 300A.t Max: 5ohm 82ohm
T Max: 5ohm 25ohm
Prąd wyjściowy analogowy (przy 50A): 150mA
Przełożenie: 1/2000
Precyzja (25 ° C): lepsza niż plus minus 0,75% ln
Napięcie zasilania: 12~18VDC(5%)
Izolacja: 6KVrms/50KHz/1 minuta
Dokładność - parametry dynamiczne
Prąd przesunięcia zerowego (25 ° C): lepszy niż + / - 0,30 mA
Dryft temperaturowy prądu przesunięcia (0 ~ 70 ° C): lepszy niż + / - 0,60 mA
Liniowość: lepsza niż 0,20%
Czas odpowiedzi: lepszy niż 500ns
Szerokość pasma: DC~150 KHz
Śledzenie precyzji Dl /dT: lepsze niż 100A/ s
Wskaźniki techniczne
Zakres temperatur pracy: - 40 ~ 85 ° C
Zakres temperatur przechowywania: - 40 ~ 90 ° C
Pobór mocy: 20mA plus prąd wyjściowy
Rezystancja wtórna (+ 70 ° C): 31 Ω
Obudowa czujnika: izolowana obudowa z tworzywa sztucznego
Forma połączenia (strona pierwotna): perforacja
Forma połączenia (strona wtórna): złącze 4-pinowe
Specyfikacje:
| Prąd znamionowy (In) |
300A.t RMS |
| Zakres pomiarowy |
0~ 600A. t (DC~AC Peak) |
| Czas odpowiedzi |
0,5 us |
| Typ czujnika |
Pętla zamknięta |
| Dokładność |
+/- 0,5 % |
| Napięcie zasilania |
12 V do 18 V |
