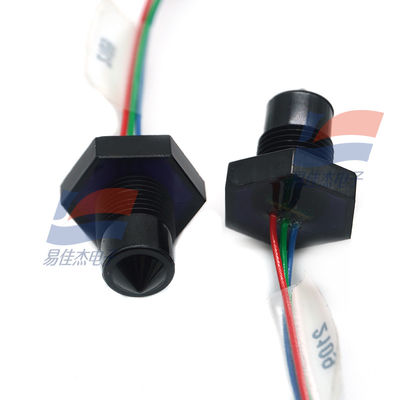

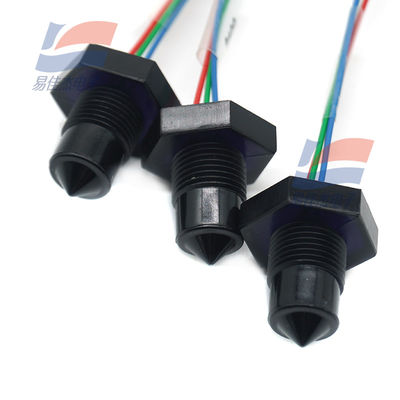

YJJ LLC102000 Cyfrowy czujnik poziomu wyjściowego, używany do monitorowania poziomu cieczy w zastosowaniach przemysłowych

Opis produktu:

Czujnik poziomu wyjściowego cyfrowego YJJ LLC102000 jest używany do monitorowania poziomu cieczy w scenariuszach przemysłowych

Cechy:

LLC102000 to standardowy fotoprzewodzący czujnik poziomu cieczy firmy SST Sensing Company z Wielkiej Brytanii, przeznaczony do zastosowań przemysłowych. Wykorzystuje technologię półprzewodnikową bez ruchomych części i może wykonywać jednopunktowe wykrywanie włączania/wyłączania poziomu cieczy. Nadaje się do instalacji w miejscach o ograniczonej przestrzeni. Poniżej znajduje się szczegółowy opis parametrów:

Podstawowe parametry elektryczne

Specyficzne wskaźniki parametrów

Napięcie zasilania Maksymalnie +15,4Vdc

Prąd zasilania Maksymalnie 2,5mA (przy zasilaniu 15,4Vdc)

Typ wyjścia Wyjście tranzystorowe, wyjście push-pull kompatybilne z TTL Prąd wyjściowy: 100mA

Charakterystyka poziomu wyjściowego: Gdy numer materiału D3 jest poprzedzony przez "L", poziom wyjściowy w powietrzu jest niski; w przeciwnym razie jest wysoki.

Napięcie wyjściowe: Gdy wyjście jest wysokie, Vout = Vs - 1V (wartość maksymalna); gdy wyjście jest niskie, Vout = 0V + 0,5V (wartość maksymalna); gdy nie ma prądu wyjściowego (Iout = 0mA), wysoki poziom wyjściowy Vout = Vs - 0,3V (wartość maksymalna), a niski poziom wyjściowy Vout = 0V + 0,1V (wartość maksymalna).

Parametry fizyczne i instalacyjne

Specyficzny wskaźnik parametru

Materiał obudowy Polisulfon

Metoda instalacji Instalacja gwintowana, ze specyfikacją gwintu M12x1 - 8g

Odpowiednia średnica otworu instalacyjnego Około 12,5 ± 0,3 mm

Moment dokręcania Maksymalnie 1,5N・m (tj. 13,26 cali funta)

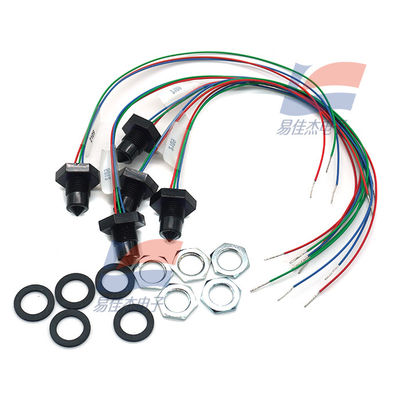

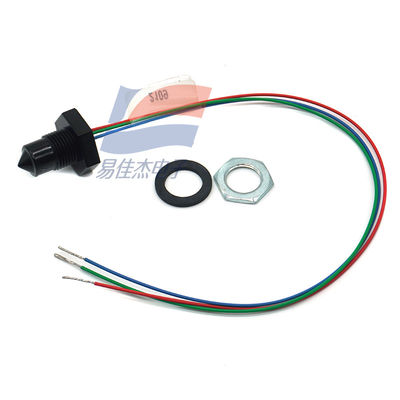

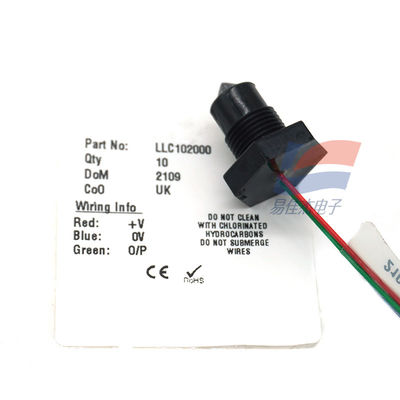

Konfiguracja linii połączeniowej Przewód ołowiany 250 mm, z ocynowanymi końcówkami przewodów

Parametry środowiskowe i tolerancji

Specyficzny wskaźnik parametru

Temperatura pracy Typ standardowy, od -25°C do +80°C

Temperatura przechowywania Typ standardowy, od -30°C do +85°C

Maksymalna zdolność ciśnieniowa Do 7 barów, gdy uszczelnienie jest nienaruszone

Inne kluczowe cechy

Wykorzystując zasadę optyki całkowitego wewnętrznego odbicia, gdy koniec czujnikowy jest pokryty cieczą, zmiana załamania światła podczerwonego wyzwala przełączanie poziomu wyjściowego, co pozwala na wykrywanie poziomu cieczy;

Posiada elektryczną ochronę, zgodną ze standardami CE, odpowiednią do złożonych przemysłowych środowisk elektromagnetycznych;

Brak ruchomych części, co może zmniejszyć ryzyko awarii podczas użytkowania i ma kompaktowe rozmiary, odpowiednie do instalacji w miejscach o ograniczonej przestrzeni.
