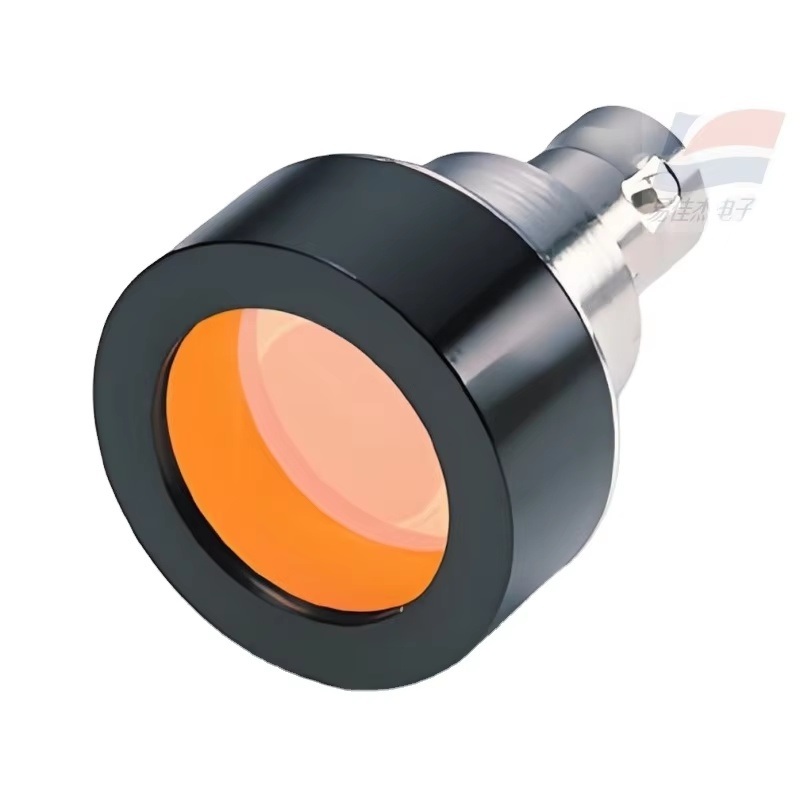

YJJ S9219 S9219-01 Fotodioda krzemowa jest używana do wykrywania światła widzialnego

Opis produktu:

Fotodioda krzemowa YJJ S9219 S9219-01 jest używana do detekcji światła widzialnego

Cechy:

Fotodioda S9219 to fotodioda krzemowa wyprodukowana przez Hamamatsu Photonics. Jest używana głównie do detekcji światła widzialnego i charakteryzuje się wysoką czułością i szybką odpowiedzią. Poniżej znajduje się szczegółowy opis jej kluczowych parametrów:

Podstawowe parametry

Powierzchnia odbiorcza światła:

S9219: φ11,3 mm (okrągła)

S9219-01: 3,6×3,6 mm (kwadratowa)

Liczba pikseli: 1 (pojedynczy piksel)

Typ obudowy: Metalowa obudowa, z filtrem CIE (filtrowanie światła widzialnego)

Metoda rozpraszania ciepła: Typ bez chłodzenia

Charakterystyka elektryczna

‌Napięcie wsteczne (wartość maksymalna)‌: 5 V

Zakres długości fal czułości: 380–780 nm (światło widzialne)

Długość fali maksymalnej czułości (wartość typowa): 550 nm (światło zielone)

Czułość (wartość typowa):

S9219: 0,24 A/W

S9219-01: 0,22 A/W

Prąd ciemny (wartość maksymalna):

S9219: 500 pA

S9219-01: 50 pA

Czas narastania (wartość typowa):

S9219: 2,5 μs

S9219-01: 0,5 μs

Pojemność (wartość typowa):

S9219: 1100 pF

S9219-01: 150 pF

Inne cechy

‌Czułość spektralna‌: Podobna do krzywej odpowiedzi ludzkiego oka, szczyt przypada na 550 nm ‌

Warunki pomiaru:

Temperatura: 25°C

Test prądu ciemnego: VR = 10 mV

Test czasu narastania: VR = 0 V, f = 1 kHz

Scenariusz zastosowania

Nadaje się do zastosowań w detekcji światła widzialnego, takich jak pomiary optyczne, komunikacja optyczna i monitorowanie środowiska, które wymagają szybkiej reakcji i wysokiej czułości.
