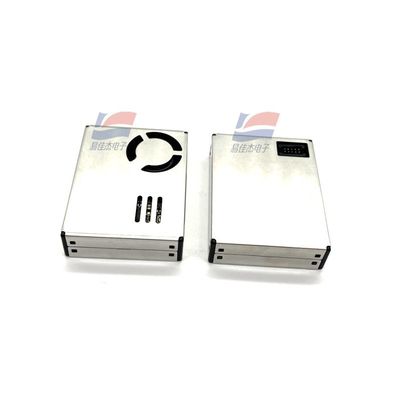

YJJ PMS9103M Laserowy czujnik rozpraszania cząstek stałych używany do monitorowania stężenia cząstek stałych w powietrzu

Opis produktu:

Czujnik pyłu zawieszonego typu rozpraszania laserowego YJJ PMS9103M używany do monitorowania stężenia pyłu zawieszonego w powietrzu

Cechy:

PMS9103M to cyfrowy, uniwersalny czujnik pyłu zawieszonego oparty na zasadzie rozpraszania laserowego. Może on w sposób ciągły zbierać i obliczać liczbę zawieszonych cząstek stałych o różnych średnicach w powietrzu na jednostkę objętości, a następnie przeliczać ją na stężenie masowe, które jest następnie wyprowadzane przez interfejs cyfrowy.

Poniżej znajduje się szczegółowy opis jego głównych parametrów:

Specyfikacje techniczne

‌Zakres pomiaru pyłu zawieszonego‌: Obsługuje trzy kanały wielkości cząstek: 0,3 - 1,0 μm, 1,0 - 2,5 μm i 2,5 - 10 μm.

Wydajność liczenia cząstek: 50% dla wielkości cząstek 0,3 μm i ≥ 98% dla wielkości cząstek ≥ 0,5 μm.

Efektywny zakres pomiaru stężenia masowego pyłu zawieszonego: 0 - 500 mikrogramów na metr sześcienny (wartość standardowa PM2.5).

Maksymalny zakres stężenia masowego pyłu zawieszonego: ≥ 1000 mikrogramów na metr sześcienny (wartość standardowa PM2.5). Wartości przekraczające 1000 μg/m³ powinny być oparte na rzeczywistych pomiarach.

Rozdzielczość: 1 mikrogram na metr sześcienny (μg/m³).

Spójność: W zakresie od 100 do 500 μg/m³ wynosi ±10% (wartość standardowa PM2.5); w zakresie od 0 do 100 μg/m³ wynosi ±10 μg/m³.

Objętość próbkowania: 0,1 litra (L).

Czas reakcji: Pojedynczy czas reakcji < 1 sekunda, całkowity czas reakcji ≤ 10 sekund.

Wymagania dotyczące zasilania: Napięcie DC: Wartość typowa: 5,0 V, Wartość minimalna: 4,5 V, Wartość maksymalna: 5,5 V; Prąd roboczy: ≤ 100 mA, Prąd czuwania: ≤ 2 mA.

Poziom interfejsu danych: Poziom TTL, logika 3,3 V (niski poziom 2,7 V).

Środowisko pracy: Zakres temperatur od -10 do +60℃, zakres wilgotności od 0 do 95% (bez kondensacji).

Środowisko przechowywania: Zakres temperatur od -40 do +85 stopni Celsjusza.

Niezawodność: Średni czas między awariami (MTBF) wynosi ≥ 5 lat.

Rozmiar: Maksymalnie 48 × 40 × 12 milimetrów (mm).

Definicja interfejsu

PMS9103M wykorzystuje 8-pinowy interfejs. Definicje pinów są następujące:

PIN1 (VCC): Dodatnie zasilanie (+5V)

PIN2 (GND): Ujemne zasilanie

PIN3 (SET): Pin ustawień, poziom TTL @ 3,3 V, wysoki poziom lub obwód otwarty to normalny stan pracy, niski poziom to stan uśpienia

PIN4 (RXD): Pin odbioru portu szeregowego, poziom TTL @ 3,3 V

PIN5 (TXD): Pin nadawania portu szeregowego, poziom TTL @ 3,3 V

PIN6 (RESET): Sygnał resetowania modułu, poziom TTL @ 3,3 V, niski poziom resetuje

PIN7, PIN8: NC (Brak połączenia) Uwagi

Czujnik wymaga zasilania 5V, ale piny komunikacyjne i kontrolne wymagają poziomu 3,3V. Jeśli podłączony jest mikrokontroler zasilany 5V, należy dodać obwód konwersji poziomu.

Piny SET i RESET mają wewnętrzne rezystory podciągające i mogą pozostać w stanie pływającym, gdy nie są używane.

Podczas korzystania z funkcji uśpienia wentylator potrzebuje co najmniej 30 sekund stabilnego czasu na ponowne uruchomienie. Zaleca się, aby czas pracy po wybudzeniu ze stanu uśpienia wynosił nie mniej niż 30 sekund, aby zapewnić dokładność danych.
