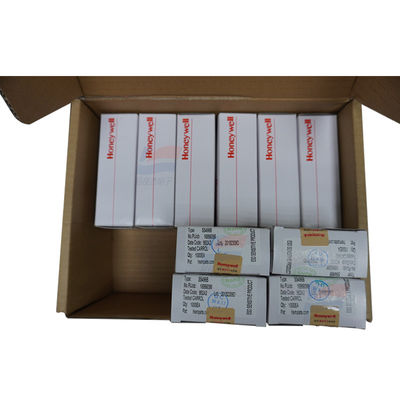

YJJ SS496A Liniowy czujnik efektu Hall Scenariusze używane, takie jak wykrywanie pozycji i sterowanie ruchem

Opis produktu:

SS496A Liniowy czujnik efektu Hall Scenariusze stosowane, takie jak wykrywanie pozycji i sterowanie ruchem

Charakterystyka:

SS496A to czujnik efektu Hall'a typu proporcjonalnego wyprodukowany przez Honeywell.Jest odpowiedni do zastosowań takich jak wykrywanie pozycjiPoniżej przedstawiono szczegółowy opis parametrów zintegrowany z oficjalnych i autorytatywnych platform elektronicznych komponentów:

Parametry czujników rdzenia

Kategoria parametrów Wskaźniki szczegółowe

Rodzaj czujnika Efekt Hall'a, napięcie wyjściowe zmienia się liniowo z intensywnością pola magnetycznego

Zakres pomiarów pola magnetycznego od −670 Gauss do +670 Gauss (tj. od −67 mT do +67 mT)

Wrażliwość Wartość typowa 1,5 mV/G, niektóre dane wskazują na wartość typową 2,7 mV/G, zdolną do dokładnego wychwytywania subtelnych zmian pola magnetycznego

napięcie wyjściowe punktu zerowego 0 Gauss pola magnetycznego, typowa wartość 2,5V ± 0,075V (kompatybilne z scenariuszami nominalnego zasilania 5V)

Zakres napięcia wyjściowego Minimum 0,2 V do ( napięcie zasilania - 0,2 V), typowe 0,4 V do ( napięcie zasilania - 0,4 V), szeroki zakres napięcia wyjściowego

Liniowość Błąd liniowy nie przekracza 1,5% całej skali, zapewniając liniową dokładność pola magnetycznego i konwersji napięcia

Odchylenie temperatury Odchylenie punktu zerowego ±0,04% - ±0,07%/°C; Odchylenie wrażliwości wynosi ≤ -0,00% do +0,07%/°C w warunkach < 25°C, ≤ -0,02% do +0,06%/°C w warunkach ≥ 25°C, stabilna wydajność w środowiskach o wysokiej temperaturze

Czas reakcji Do 1 μs, odpowiedni do szybkich scenariuszy dynamicznego wykrywania pola magnetycznego

Parametry elektryczne

Kategoria parametrów Wskaźniki szczegółowe

Napięcie robocze minimalne 4,5 V, maksymalne 10,5 V, napięcie nominalne zasilania wynosi 5 V lub 9 V

Prąd statyczny Wartość typowa 8mA, niektóre specyfikacje wskazują maksymalnie 8700μA, charakterystyka niskiego zużycia energii odpowiednia dla urządzeń zasilanych bateriami

Maksymalny prąd wyjściowy Do 10mA, może bezpośrednio napędzać niektóre małe obciążenia, bez dodatkowego obwodu napędowego

Parametry środowiskowe i fizyczne

Kategoria parametrów Wskaźniki szczegółowe

Temperatura pracy od -40°C do 150°C, nadająca się do ekstremalnych warunków wysokotemperaturowych w przemyśle i niskotemperaturowych na zewnątrz

Formularz opakowania Zazwyczaj opakowanie z otworem do 92 otworów, dostępne również opakowanie SOT - 23 do montażu powierzchniowego, konstrukcja 3 szpilki, wygodna do spawania i integracji

Fizyczny rozmiar TO - 92 opakowania, długość 4,06 mm, szerokość 1,6 mm, wysokość 3 mm, niewielkie rozmiary, oszczędność miejsca montażowego

Metoda montażu Opakowanie przez otwór obsługuje instalację przez otwór, opakowanie do montażu powierzchniowego obsługuje montaż powierzchniowy, odpowiednie dla różnych wymagań projektowych PCB

Zgodność i inne parametry

Kategoria parametrów Wskaźniki szczegółowe

Certyfikacja zgodności Zgodność ze standardem UE ROHS, sklasyfikowany jako EAR99 w ECCN USA, zgodny z wymogami zgodności urządzeń elektronicznych w wielu krajach

Wykorzystanie urządzeń do pomiarów temperatury (w tym urządzeń do pomiarów temperatury)wykorzystuje czteroelementową Hall sensing element, aby zmniejszyć wpływ obciążeń mechanicznych i termicznych na wyjście

Kompatybilność z zastosowaniami Kompatybilny z wykrywaniem pozycji wirnika silnika bez szczotek, pomiarem prędkości, wykrywaniem przesunięć w scenariuszach kontroli przemysłowej i elektroniki użytkowej,o pojemności nieprzekraczającej 10 W,.
