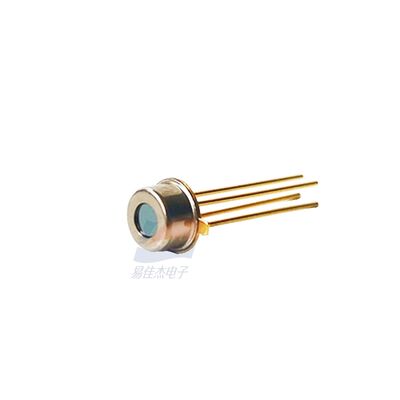

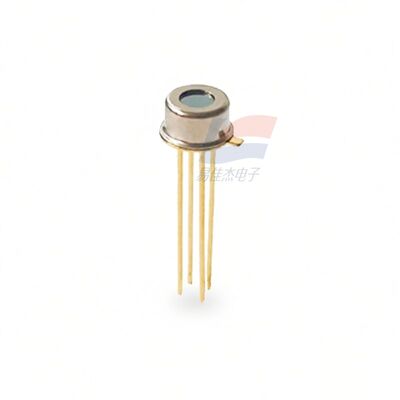

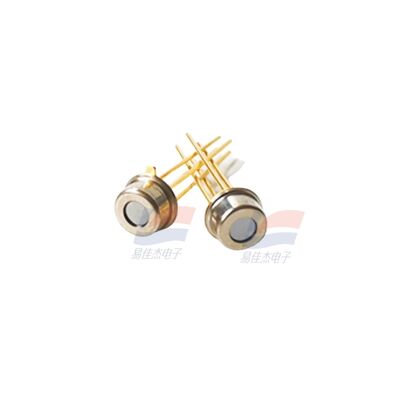

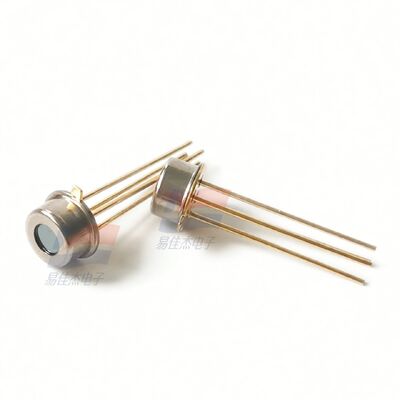

MRT313 MRT511 Czujnik termopilu Temperatura czoła Broń Temperatura sondy Komponent termometru bez kontaktu

MRT313 MRT511 Czujnik termoelektryczny na czoło Pistolet do pomiaru temperatury Sonda temperatury Bezdotykowy element termometru

1. Podstawowa zasada działania:

MRT313 działa w oparciu o efekt termopala i zasadę detekcji promieniowania podczerwonego:

• Zawiera chip czujnika termoelektrycznego i filtr podczerwieni o wysokiej transmitancji (zoptymalizowany dla długości fali 8–14 μm, odpowiadający szczytowej długości fali promieniowania podczerwonego ludzkiego ciała).
• Kiedy czujnik jest skierowany na ludzkie czoło, chip termoelektryczny pochłania promieniowanie podczerwone emitowane przez powierzchnię skóry. Zaabsorbowana energia generuje różnicę temperatur pomiędzy gorącymi i zimnymi złączami stosu termoelektrycznego, co indukuje proporcjonalne napięcie Seebecka.
• Sygnał napięcia wyjściowego jest przetwarzany przez obwód kondycjonowania sygnału (np. wzmocnienie, kalibracja) w celu przekształcenia go w precyzyjny odczyt temperatury ciała.

2. Kluczowe cechy:

1. Optymalizacja temperatury ciała człowieka: Filtr podczerwieni 8–14 μm jest dostosowany do promieniowania podczerwonego ludzkiego ciała, zapewniając wysoką selektywność i eliminując zakłócenia pochodzące od światła otoczenia i innych źródeł ciepła.
2. Wysoka precyzja pomiaru: W standardowych warunkach pomiaru (odległość: 3–5 cm, temperatura otoczenia: 25°C) błąd pomiaru temperatury wynosi ≤ ±0,2°C, co spełnia wymagania dokładności termometrów medycznych i konsumenckich.
3. Szybki czas reakcji: Czas reakcji T₉₀ ≤ 300 ms, umożliwiający szybki odczyt temperatury bez długiego oczekiwania.
4. Niski pobór mocy: Konstrukcja o bardzo niskim poborze mocy z typowym prądem roboczym ≤ 10 μA, odpowiednia do urządzeń przenośnych zasilanych bateryjnie (np. ręcznych termometrów na czoło).
5. Kompaktowa i łatwa integracja: Mała obudowa SMD, lekka konstrukcja i konstrukcja kompatybilna z pinami do bezpośredniego lutowania na płytkach PCB, idealna do zminiaturyzowanych urządzeń do pomiaru temperatury.
6. Wbudowana kompensacja temperatury: Wyposażony w zintegrowany termistor NTC do monitorowania i kompensacji temperatury otoczenia w czasie rzeczywistym, zapewniający dokładność pomiaru w różnych temperaturach otoczenia (10°C–40°C).
7. Stabilna długoterminowa wydajność: Niski współczynnik dryftu ≤ 0,1°C/rok, brak konieczności częstej ponownej kalibracji w okresie użytkowania.

3. Typowe zastosowania:

• Bezdotykowe termometry czołowe klasy medycznej
• Termometry do ciała na podczerwień klasy konsumenckiej
• Inteligentne, przenośne urządzenia monitorujące temperaturę (np. inteligentne opaski z funkcją wykrywania temperatury)
• Urządzenia do kontroli temperatury w zakresie zdrowia publicznego (wersje uproszczone)
