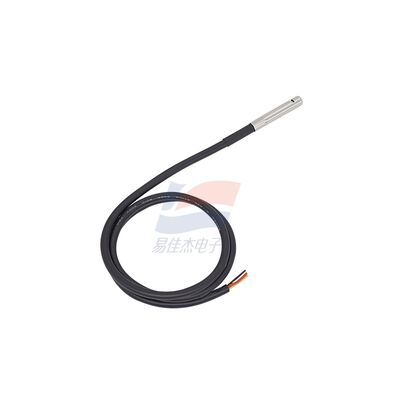

YJJ AHT2415C Przemysłowa sonda temperatury i wilgotności 304 ze stali nierdzewnej

Opis produktu:

YJJ AHT2415C Przemysłowa sonda temperatury i wilgotności 304 ze stali nierdzewnej

Charakterystyka:

Standardowa wersja AHT2415C z sondą przewodową, wyposażona w obudowę ze stali nierdzewnej 304, cyfrowy wyjście I2C, fabrycznie kalibrowana sonda temperatury i wilgotności klasy przemysłowej.Następne 00 oznacza oryginalną specyfikację standardową fabryczną (domyślna długość linii i opakowanie)Poniżej znajduje się pełny oficjalny opis parametrów, elektrycznych, wielkości, szpilki, komunikacji, zastosowania oraz link do oryginalnej karty specyfikacji fabrycznej.

I. Przegląd produktu

Marka: ASAIR Guangzhou Aosong Electronics

Pełna nazwa modelu: AHT2415C00 (standardowa wersja AHT2415C)

Zasada wykrywania: pojemnościowe wykrywanie temperatury i wilgotności, z wbudowanym, samodzielnie opracowanym cyfrowym zintegrowanym chipem

Struktura: sonda ze stali nierdzewnej 304 + wewnętrzna, wodoodporna, oddychająca membrana PTFE odporna na pył + osłonięty kabel przedłużający, odporny na pył, kondensację i interferencje wilgoci,bez konieczności bezpośredniego lutowania PCB, instalacja zewnętrzna

Produkcja: Całkowicie kalibrowany pełny zakres, bez potrzeby wtórnej kalibracji przez użytkownika

II. Podstawowe parametry pomiarowe (25°C w odniesieniu do normalnej temperatury)

1. Zakres pomiaru

Temperatura: -30°C ∼ +80°C (ograniczona zakres pracy: -40~85°C)

Względna wilgotność: 0% RH ∼ 100% RH (pełny zakres)

2Dokładność pomiaru (typowe wartości)

Dokładność temperatury: ± 0,5°C (25°C)

Dokładność wilgotności: ± 3% RH (zakres 20%~80% RH)

3Odpowiedź i Drift

Czas reakcji na temperaturę i wilgotność (τ63%): <8 s

wilgotność Długotrwałe dryfowanie: < 1% RH / rok, doskonała długoterminowa stabilność

III. Tabela parametrów właściwości elektrycznych

Parametry pozycji Wartość minimalna Wartość typowa Wartość maksymalna Uwaga jednostkowa

Napęd zasilający VCC 2.2 3.3 5.5 V Kompatybilność szerokiego napięcia dla systemów 3.3V/5V

Prąd roboczy - 980 - μA Normalne zużycie mocy pomiarowej

Typowe zużycie energii - 3,2 mW - 3,3 V

Interfejs komunikacyjny -- I2C -- -- Standardowy cyfrowy wyjście seryjny

Adres niewolnika I2C -- adres stały -- -- oryginalny adres standardowy fabryczny

IV. Wymiary fizyczne i specyfikacje drutu (standardowa konfiguracja AHT2415C00)

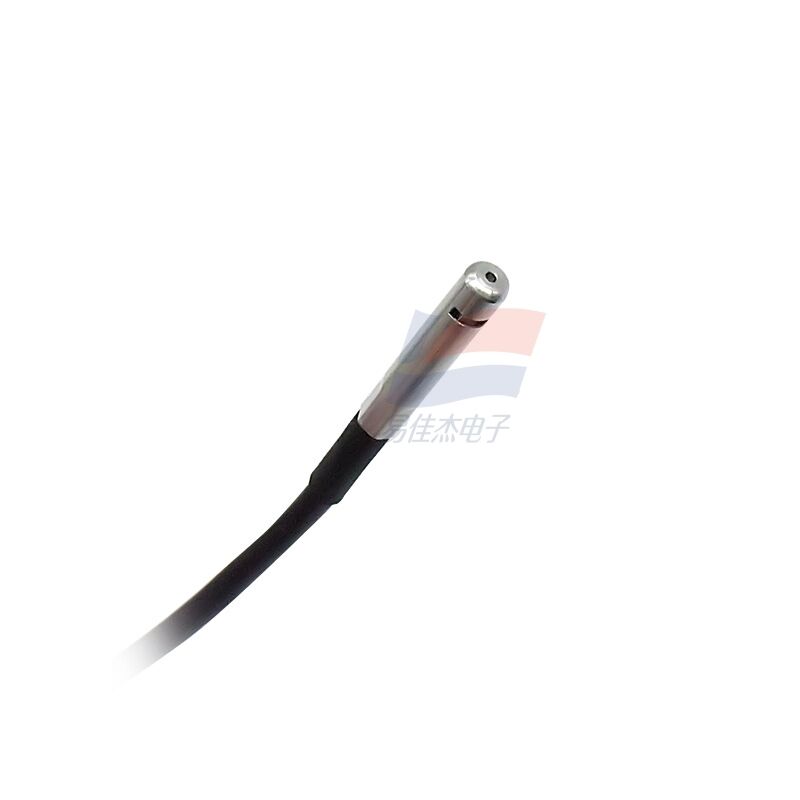

Proba metalowa

Średnica sondy: Φ5,0 mm

Długość sondy: 30 ± 0,5 mm

Kabel rozszerzający (oryginalna specyfikacja standardu fabrycznego 00)

Długość: 550 ± 5 mm (standardowy model bez regulowanej długości)

Materiał drutu: drut osłonięty o czterech rdzeniach, przeciwdziałający zakłóceniom

Definicja okablowania pinów (standardy kolorystyczne)

Czerwony: VCC (Power Positive Terminal)

Czarne: GND (Power Ground)

Biały: SCL (I2C Clock Line)

Żółty: SDA (I2C Data Line)

VII. Cechy produktu i ochrona

Materiał powłoki: stal nierdzewna 304, odporna na wysokie i niskie temperatury, odporna na korozję chemiczną i odporna na uderzenia mechaniczne

Ochrona chipów: sonda wyposażona wewnętrznie w przepuszczalną folie przeciprzewrotną do pyłu z PTFE, zapobiegająca zanieczyszczeniu pyłem, wilgocią i olejem, nadająca się do wilgotnych i zakurzonych środowisk przemysłowych

Zalety wydajności: szybka reakcja, szybkie odzyskiwanie, silna interferencja anty-elektromagnetyczna, niewielka zmiana temperatury, dobra stabilność długoterminowa

Środowiskowo przyjazne: zgodne ze standardami RoHS

VIII. Protokół komunikacji (I2C)

Tryb łączności: standardowy autobus seryjny I2C

Prędkość komunikacji: obsługuje regularną częstotliwość zegara I2C

Format danych: Najpierw dane o wilgotności, a następnie dane o temperaturze, z bitem kontrolnym, host może odczytać wypełnione dane i przetwarzać i konwertować je w celu uzyskania prawdziwych wartości temperatury i wilgotności.

Specyfikacje:
