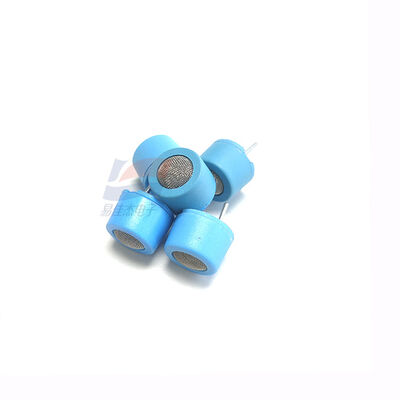

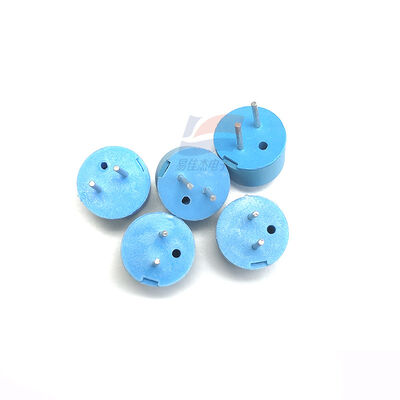

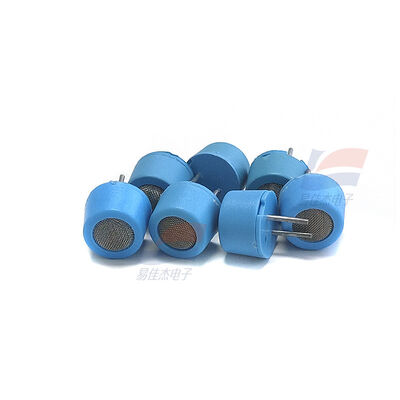

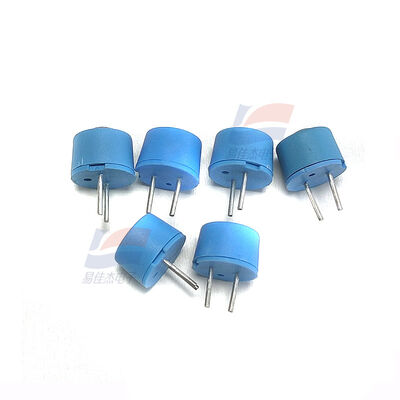

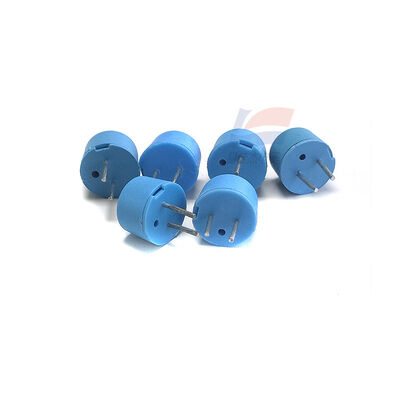

YJJ MQ-D1 Półprzewodnikowy czujnik gazowy do wykrywania wycieków gazu w gospodarstwach domowych

Opis produktu:

YJJ MQ-D1 Półprzewodnikowy czujnik gazowy do wykrywania wycieków gazu w gospodarstwach domowych

Charakterystyka:

MQ-D1 półprzewodnikowy czujnik gazu palnego należący do serii modeli niskoenergetycznych MQ-D. Może wykrywać różne rodzaje gazów palnych i dymu.i jest stosowany głównie do wykrywania wycieków gazu w środowiskach domowych.

I. Podstawowy przegląd

Model: MQ-D1

Zasada wykrywania: czujnik gazu z półprzewodnika tlenku metalu (MOS), rezystancja maleje wraz ze wzrostem stężenia gazu palnego i emituje sygnał analogicznego napięcia

Opakowanie: metalowe pudełko do opakowania, 4 szpilki (szpilka drutu grzewczego 2 + szpilka elektrody sygnałowej 2)

Pozycjonowanie rdzenia: niskowytrzymałe wykrywanie gazu palnego o szerokim spektrum widmowym w porównaniu z tradycyjnymi MQ-2 i MQ-4, przy mniejszym zużyciu energii i mniejszym rozmiarze

II. Wykryty gaz i zasięg

1. Gazy wykrywalne (typ szerokiego spektrum)

Gaz ziemny (metan CH4), gaz, skroplony gaz naftowy (LPG), wodór, tlenek węgla (CO), acetylen, para benzynowa/kerosenowa, alkany, dym, organiczna para palna

2. Zakres pomiaru

500 ppm ~ 10000 ppm (0,05% ~ 1%), optymalna wrażliwość na metan

Standard kalibracji: 0,3% (3000 ppm) metanu

III. Pełne parametry elektryczne (oryginalna karta specyfikacji fabrycznej)

1. Parametry zasilania i ogrzewania

napięcie grzewcze VH: 6,0 V DC

Prężność pracy w pętli Vc: ≤ 24V DC

Standardowe opory obciążenia RL = 51Ω

zużycie energii cieplnej: konstrukcja o niskiej mocy, znacznie niższa niż zwykłe czujniki serii MQ

2Charakterystyka elektryczna czujnika gazu

Napęd wyjściowy czystego powietrza: V0 = 0,7 ~ 1,6 V

Wylotowe napięcie kalibrowanego gazu (0,3% metanu): V1 ≥ 2,5 V

Czas reakcji (T90): ≤ 30 s (gaz osiąga stabilną moc wyjściową)

Czas odzyskiwania: ≤ 60 s (wyjście gazu i powrót do wartości wyjściowej)

3Środowisko pracy

Temperatura pracy: -10°C ∙ +45°C

Temperatura przechowywania: -20°C ️ +50°C

wilgotność otoczenia: ≤ 90% RH (bez kondensacji)

Ciśnienie atmosferyczne: 650 ~ 800 mmHg

Stabilność długoterminowa: 24-godzinny ciągły cykl pracy, odchylenie napięcia wyjściowego **±15% w granicach**

4. Definicja szpilki (4-szpilkowa uniwersalna)

1, 2 szpilki: przewód grzewczy (VH) (bez biegunowości)

3, 4 szpilki: końce sygnału (Vc/RL) (na obu końcach czujnika gazu)

IV. Główne cechy produktu

Niskie zużycie energii: Ekskluzywna konstrukcja grzewcza o niskim zużyciu energii dla serii D, odpowiednia do urządzeń napędzanych bateriami i przenośnych

Wysoka wrażliwość: dobra reakcja na metan, gaz ciekły, gaz, dym i organiczne pary palne

Doskonała długotrwała stabilność, długa żywotność i dobra odporność na zakłócenia środowiskowe

Prosty obwód peryferyjny, wymaga tylko zasilania grzewczego + pobierania próbek dzielnika napięcia, jednoczponowy ADC odczytuje bezpośrednio

Niskie koszty, nadające się do masowej produkcji urządzeń gospodarstwa domowego na dużą skalę

Wymagane podgrzewanie (początkowe podgrzewanie przy włączeniu ≥ 5 minut dla stabilnego pomiaru)

V. Główne zastosowania i scenariusze zastosowania

1. Podstawowe zastosowanie

Alarm wycieku gazu w gospodarstwach domowych (wykrywanie wycieków gazu ziemnego, gazu skroplonego, gazu miejskiego)

2Rozwój we wszystkich scenariuszach

Bezpieczeństwo w domu: wykrywanie wycieków gazu kuchennego, monitorowanie wycieków gazu w gazowych podgrzewaczach wody / piecach ściennych

Przemysłowe i cywilne: inspekcja małych wycieków gazu palnego, wykrywanie wycieków gazu w rurociągach

Monitorowanie środowiska: wykrywanie przekroczenia limitu paliw gazowych, dymu i par palnych w pomieszczeniach

Integracja małych urządzeń: ochrona bezpieczeństwa pieca gazowego, moduł bezpieczeństwa gazu dla urządzeń suszących/ogrzewających

Prostowy sprzęt: przenośny wykrywacz gazu, monitoring gazu palnego w garażu / piwnicy, prosty alarm dymny
