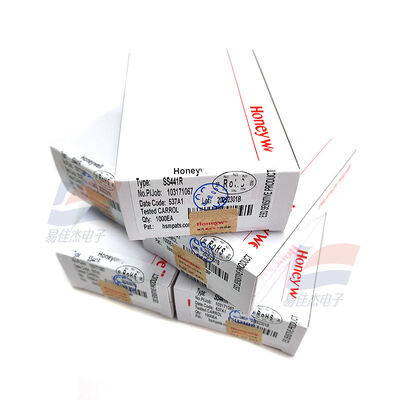

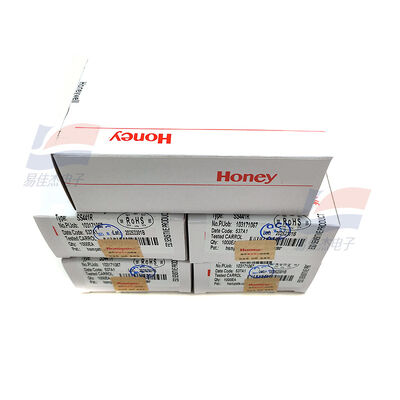

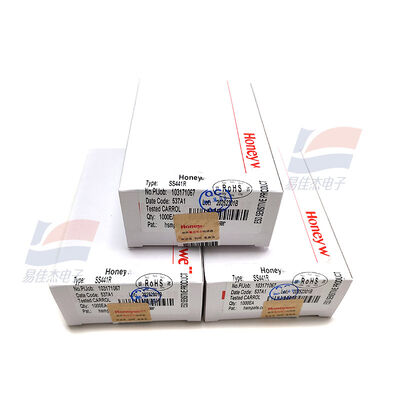

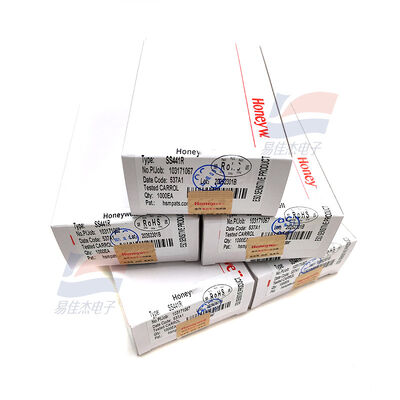

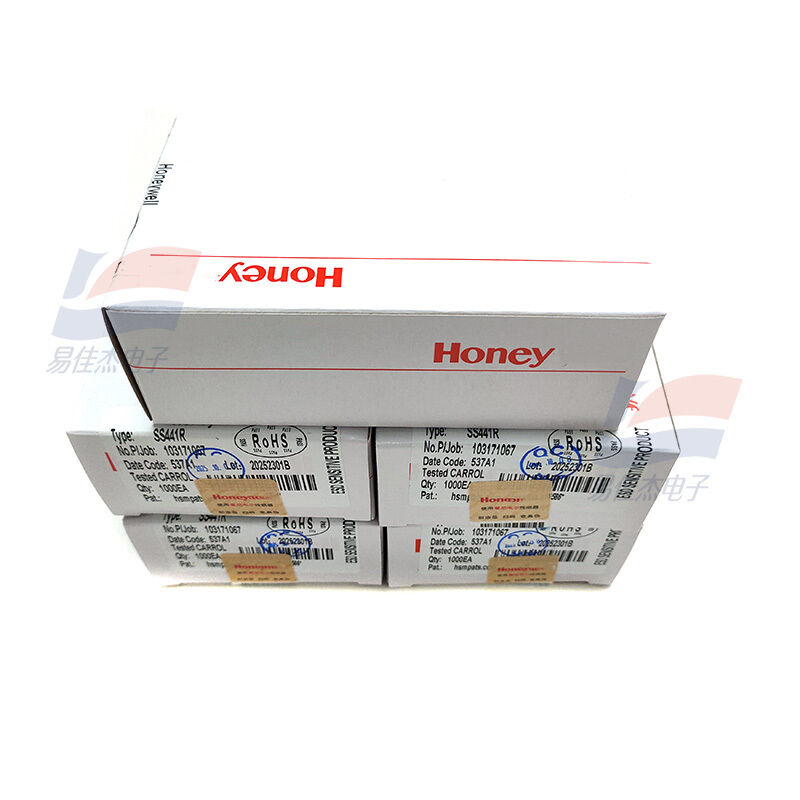

YJJ SS441R Jednokierunkowy cyfrowy czujnik Halla Bezdotykowe wykrywanie magnetyczne Układ ogólnego przeznaczenia

Opis produktu:

YJJ SS441R Jednostronny cyfrowy przełącznik salonowy bezkontaktowy układ wykrywania magnetycznego

Charakterystyka:

Model: SS441R

typ: jednopołowy cyfrowy przełącznik Hall (wysoka wrażliwość), część serii SS440R, reagujący wyłącznie na biegun południowy (biegun S) pola magnetycznego, opakowanie na powierzchnię TO-92,szeroki zakres temperatur klasy przemysłowej, wbudowana ochrona, bezkontaktowe wykrywanie magnetyczne uniwersalny chip.

I. Podstawowy przegląd

Klasyfikacja produktu: Jednobiegunowy cyfrowy przełącznik efektu Halla (Unipolar Hall Switch)

Odpowiedź na biegun magnetyczny: tylko biegun południowy (biegun S) uruchamia, bez działania na biegunie północnym (biegun N)

Czułość: Najwyższa wrażliwość w tej samej serii (najwyższa wśród trzech modeli w serii SS440R)

Opakowanie: płaskie TO-92, montaż powierzchniowy na 3 szpilki, lutowanie, łatwe okablowanie

Wyjście: NPN wyjście prądu (pull-down), wyjście otwartego odpływu, może bezpośrednio napędzać MCU IO, tranzystory, przekaźniki

Wbudowana ochrona: ochrona odwrotnego zasilania, brak wypalenia układu z powodu odwrotnego okablowania

II. Parametry magnetyczne rdzenia (25°C odniesienia)

1 g = 0,1 mT

Typowy punkt pracy (progi przewodzenia pola magnetycznego Bop): 75 G (7,5 mT)

Maksymalna przewodność pola magnetycznego: 135 G (13,5 mT)

Minimalne pole magnetyczne uwalniania (progi deaktywacji Brp): 10 G (1,0 mT)

Różnica histerezy magnetycznej (Bop-Brp): typowe 40 G, anty-trzęsienie, anty-błąd

Charakterystyka wykrywania: biegun S w pobliżu przewodzenia, odłączenie pola magnetycznego, brak zamknięcia

III. Pełne parametry elektryczne

1. Parametry zasilania

Zakres napięcia roboczego: 3,0 V ~ 24 V prądu stałego (kompatybilny z systemami 3,3 V / 5 V / 12 V / 24 V)

Typowy prąd zasilania: 4 mA (zasilanie 5 V), maksymalnie 8 mA

Maksymalny prąd wyjściowy zlewu: 20 mA (górna granica wyjściowa otwartego odpływu)

Prąd przecieku: ≤ 10 μA

2. Przełączanie cech odpowiedzi

Czas wzrostu/spadku wyjścia: ≤ 1,5 μs, szybkie przełączanie

Zakres temperatury pracy: -40°C ± +150°C (niezwykle szeroka klasa wysokotemperaturowa w przemyśle)

Temperatura przechowywania: -55°C-165°C

Definicja szpilki (TO-92 skierowana do przodu, szpilki skierowane w dół od lewej do prawej)

1 szpilka: VCC (pozytywny biegun zasilania)

2 szpilki: GND (powierzchnia zasilania)

3 szpilki: OUT (NPN wyjście otwartego odpływu)
