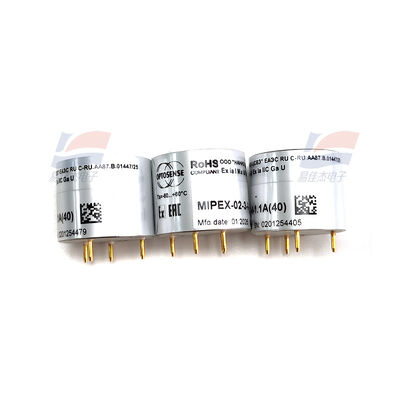

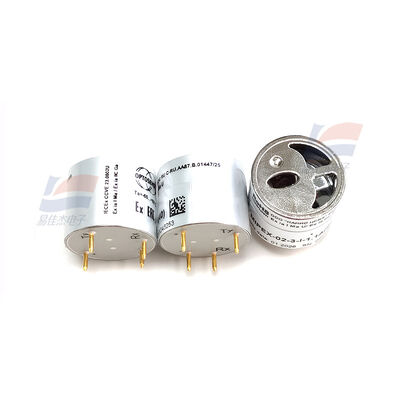

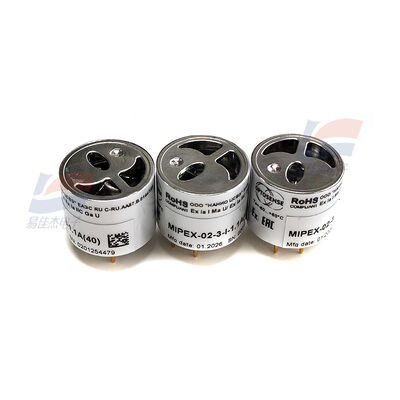

YJJ Mipex-02-3-I-1-1A (40) NDIR Niedyspersywny czujnik gazu optycznego w podczerwieni do kopalni węgla

Opis produktu:

YJJ Mipex-02-3-I-1-1A (40) NDIR Niedyspersywny czujnik gazu optycznego w podczerwieni do kopalni węgla

Charakterystyka:

Zasada wykrywania: NDIR, niedyspersywny czujnik optyczny gazu podczerwonego (specyficzny dla metanu CH4)

Dekodowanie sufiksu wzoru

02: podstawowa seria MIPEX-02 (miniaturowa niskiej mocy podczerwień)

3: Obudowa metalowa ze stali nierdzewnej (konstrukcja przeciwwybuchowa)

I: Wydobycie klasy I zabezpieczone przed wybuchem (Wydobycie klasy I zabezpieczone przed wybuchem w podziemnych kopalniach węgla)

1: Specyfikacja zakresu pomiarów

1A: wersja sprzętowa, definicja szpilki, konfiguracja oprogramowania układowego

(40): Zakres 0 - 40% metanu (CH4) VOL, wersja wysokiego zasięgu przeznaczona dla kopalni węgla

I. Podstawowy przegląd

Wykrycie gazu: metan CH4 (gaz ziemny, gaz kopalniany), wysoce odporny na zakłócenia krzyżowe węglowodorów

Wskaźnik odporności na wybuchy: Ex ia I Ma (podgórne kopalnie bezpieczne wewnętrznie w zakresie odporności na wybuchy, strefa 0), najwyższy wskaźnik odporności na wybuchy wyłącznie dla kopalni

Struktura: Φ20mm mikrokylindr, 4-piniowe proste wtyczki, w pełni zamknięta komora gazowa ze stali nierdzewnej, wbudowane źródło światła podczerwonego + detektor + MCU, wyposażone w kompensację temperatury

Pozycjonowanie rdzenia: czujnik metanu podczerwonego o wysokim zasięgu i niskiej mocy dla gazu kopalnego i gazu ziemnego, zastępujący typ spalania katalitycznego, odporny na zatrucie, o bardzo długiej długości życia,i brak problemu z brakiem tlenu

II. Całkowita interpretacja tekstu prostego w Kodeksie wzoru

MIPEX-02 - 3 - I - 1 - 1A (40)

Zastosowanie serii podstawowej w zakresie ochrony przed wybuchem powłok

02: NDIR Infraczerwony metan 3 = Stal nierdzewna I = Klasy kopalni węgla I 1 = Duży zasięg 1A = Firmware (40) = 0 - 40% VOL CH4

III. Podstawowe parametry pomiarowe (oryginalne specyfikacje fabryczne)

1Zakres i dokładność.

Zmierzony gaz: metan CH4 (gaz)

Zakres pomiaru: 0 - 40% VOL (40) (wyłączny zakres)

Dokładność pomiaru: ±0,2% VOL (0 - 5%); ±1,5% pełnego zakresu (pełny zakres)

Rozdzielczość: 0,01% VOL

Liniowość: < 1% FS, wbudowana kalibracja liniowości fabryczna

Interferencje krzyżowe: Niska interferencja z alkanami etanu, propanu itp., wyłącznie wysoka selektywność dla metanu

2Odpowiedź i podgrzewanie

Czas podgrzewania: ≤ 120 s (stabilność włączania)

Czas reakcji T90: ≤5 s (bez filtra pyłu); ≤15 s (z filtrem pyłu); ≤8 s

Czas odzyskiwania: ≤ 8 s

Długoterminowe przesunięcia: < 0,5% FS / rok

IV. Pełne parametry elektryczne

1. Zużycie energii (ultra niskie zużycie energii, preferowane zasilanie bateryjne)

Napięcie robocze: 3,0 - 4,5 V prądu stałego (typowe 3,3 V)

Średni prąd roboczy: < 0,5 mA

Ogólne zużycie energii: < 1,5 mW (najniższy w branży czujnik zużycia energii w podczerwieni)

zużycie energii podczas snu: poziom μA

2Wyjście sygnału

Interfejs komunikacji: pełna cyfrowa UART (port seryjny TTL)

Poziom Baud: domyślny 9600 bps

Format danych: 8N1 (8 bitów danych, 1 stop bit, bez parytetu)

Wbudowane: Kompensacja temperatury, Kompensacja ciśnienia atmosferycznego, Przechowywanie kalibracji danych, Bezpośredni wyjście wartości stężenia, Nie wymagana konwersja algorytmu zewnętrznego

3. Parametry środowiska pracy

Temperatura pracy: -40°C ± +60°C (I klasa wydania wydobywczego o szerokiej temperaturze)

Wilgotność otoczenia: 0 - 98% RH (bez kondensacji)

Ciśnienie atmosferyczne: 80 - 120 kPa

Stopień ochrony: IP54, wodoodporny na kurz i rozpylania, wbudowana komora gazowa wodoodporna para

Temperatura przechowywania: -55°C ️ +60°C

V. Wymiary fizyczne i struktura

Rozmiary kształtu: Φ20,3 mm × 16,6 mm (z wyłączeniem szpilków)

Skłon: 304 ze stali nierdzewnej (specyfikacja modelu 3), mocna, odporna na uderzenia, wybuchoodporna na eksplozję

Waga: 16,6 g (Edycja ze stali nierdzewnej)

Piny: 4 szpilki standardowe metalowe szpilki z prostym wkładem, bezpośrednie spawanie PCB

Żywotność konstrukcyjna: ≥10 lat (optyka podczerwona bez materiałów eksploatacyjnych, bez zatrucia i degradacji katalizatorów)

VI. Certyfikacja bezpieczeństwa wybuchowego (podstawowe kwalifikacje do eksploatacji min)

Standardy eksplozji: Ex ia I Ma (IEC 60079 Klasy kopalni I, bezpieczeństwo wewnętrzne, najwyższy stopień ochrony przed wybuchem, dostępna strefa kopalni 0)

Stosowane: podziemne kopalnie węgla, środowiska niebezpieczne dla metanu, brak iskry elektrycznej, brak ryzyka detonacji

Wady czujników spalania katalitycznego: Nie obawia się zatrucia krzemowego, nie obawia się wpływu gazu o wysokim stężeniu, brak awarii niedoboru tlenu

VII. Główne zalety produktu

Wyłączne duże zakresy (40): 0 - 40% VOL, obejmuje wszystkie niebezpieczne przedziały gazu kopalnego (dolna granica eksplozji 5% VOL)

Najwyższa ochrona przeciwwybuchowa w przypadku eksplozji w kopalniach: Ex ia I Ma, jedyne zgodne z wymogami rozwiązanie do podłoża z podczerwonym czujnikiem metanu

Niezwykle niskie zużycie energii < 1,5 mW, kompatybilne z przenośnym, bezprzewodowym urządzeniem monitorującym zasilanym bateriami

Zalety optyczne: 10-letnia żywotność, brak zatrucia katalizatorem, wysoka stabilność, bardzo małe przesunięcie temperatury

Wbudowana pełna kompensacja: wbudowana kompensacja temperatury i ciśnienia atmosferycznego, kalibracja fabryczna, koncentracja bezpośredniego odczytu pojedynczego chipu

Stal nierdzewna, silna powłoka, odporna na pył, wilgotność, trudne środowisko podziemne

Cyfrowy wyjście UART, obwód bardzo prosty, bez obwodu klimatyzacji sygnału obwodowego

VIII. Główne zastosowania i scenariusze zastosowania

1Główne zastosowania Kontrola stężenia metanu w kopalni węgla w podziemiach, wykrywanie wycieków gazu ziemnego na dużych odległościach, wczesne ostrzeganie o bezpieczeństwie kopalni

2. Segmentacja aplikacji

Górnictwo węglowe i przemysł górniczy (dominujący)

Instrument do kontroli gazu podziemnego, przenośny wykrywacz gazu

Stacjonarny czujnik gazu, podstawa monitorowania bezpieczeństwa kopalni, monitorowanie gazu w tunelach

Alarm o przekroczeniu limitu dla gazu w powierzchni kopalni węgla, powierzchni wykopalni, tunelu, obszarze zamkniętym

Przemysł energetyczny ropy naftowej i gazu

Długodystansowy rurociąg gazu ziemnego, stacja monitorowania wycieków dużego zasięgu

Wykrywanie metanu o wysokim stężeniu na polach naftowych, na obszarach rafinerii i zakładów chemicznych

Sprzęt bezpieczeństwa przemysłowego

Stały detektor gazu palnego, analizator gazu przemysłowego

Monitorowanie metanu rozpuszczonego w oleju transformatora (złamania oleju i gazu)

Urządzenia przenośne / bezprzewodowe

Niskopowodowy detektor przenośny zasilany baterią, bezprzewodowy węzeł monitorowania gazu IoT
