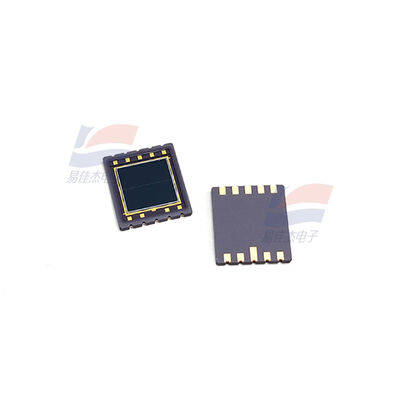

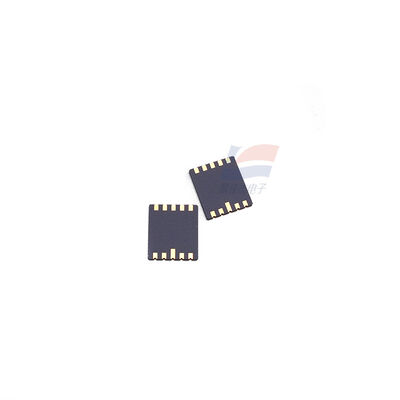

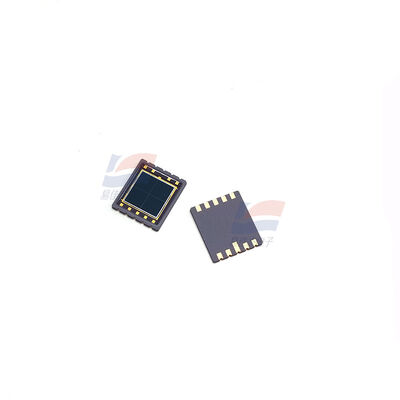

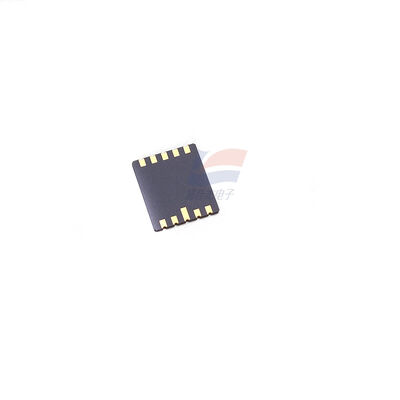

YJJ S5981 Fotodioda krzemowa 10×10 mm do wykrywania w pobliżu podczerwieni

Opis produktu:

Fotodioda PIN krzemowa YJJ S5981, 10×10mm, do detekcji w bliskiej podczerwieni

Cechy:

Fotodioda PIN krzemowa S5981, specjalnie zaprojektowana do zastosowań powierzchniowych (SMD), jest używana głównie w precyzyjnych scenariuszach optycznych, takich jak kalibracja osi optycznej, detekcja pozycji i wyrównywanie laserowe.

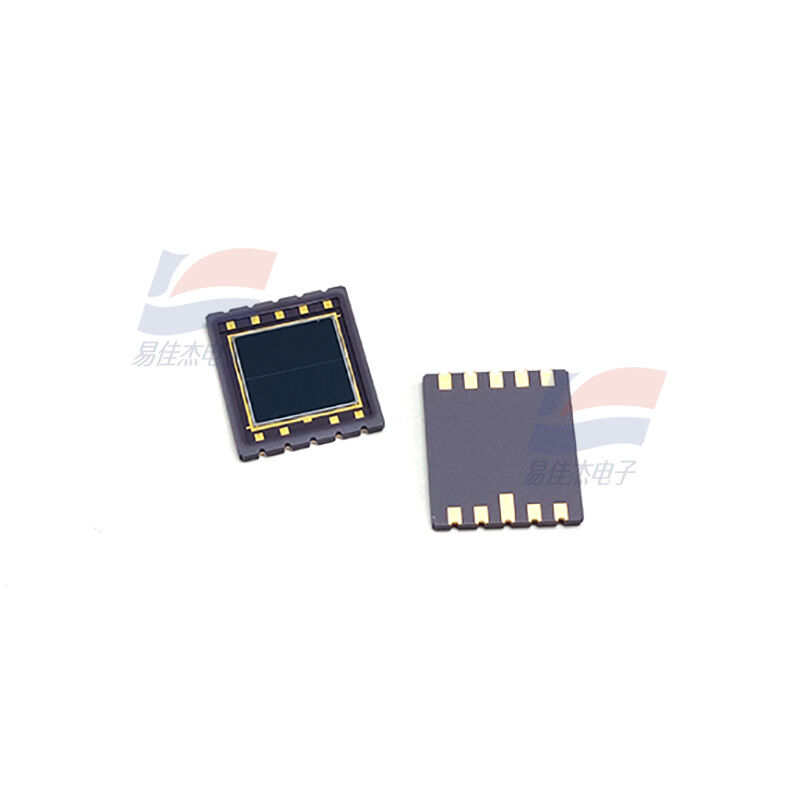

Fotodioda S5981
1. Kluczowe parametry (Ta = 25°C)
Model: S5981
Typ: 4-kwadrantowa fotodioda PIN krzemowa
Obszar foto-czuły: 10 × 10 mm (równy we wszystkich kwadrantach, 5 × 5 mm na kwadrant)
Odpowiedź spektralna: 320 - 1100 nm (od ultrafioletu do bliskiej podczerwieni)
Hamamatsu Photonics Co., Ltd.
Długość fali szczytowej: 960 nm
Współczynnik odpowiedzi: 0,72 A/W @ 960 nm
Prąd ciemny: ≤ 4 nA (@ VR = 10V)
Pojemność złącza: 35 pF (@ VR = 10V, f = 1 MHz)
Częstotliwość graniczna: 20 MHz
Moc szumów: 1,9 × 10-¹4 W/Hz¹/²
Obudowa: Ceramiczna SMD, grubość 1,26 mm
Temperatura pracy: -40°C ~ +85°C
Temperatura przechowywania: -40°C ~ +100°C
Cechy: Podział na 4 kwadranty, duży obszar foto-czuły, ultracienka obudowa SMD, bezołowiowe lutowanie rozpływowe
2. Struktura i wyprowadzenia
Struktura 4-kwadrantowa: Powierzchnia oświetlana jest podzielona na 4 niezależne kwadranty (A/B/C/D), z których każdy może generować prąd fotoprądu
Wyprowadzenia: łącznie 5 (4 ścieżki sygnałowe + 1 wspólny terminal), obsługa lutowania rozpływowego SMD
Zalety: Jednoczesna detekcja natężenia światła i pozycji plamki świetlnej, brak potrzeby skanowania mechanicznego
3. Typowe zastosowania
Kalibracja / wyrównywanie osi optycznej lasera
Monitorowanie pozycji i odchylenia dla urządzeń do znakowania, spawania i cięcia laserowego
Platforma optyczna, teleskop, korekcja pętli zamkniętej osi optycznej radaru laserowego
Detekcja wrażliwa na pozycję (alternatywa dla PSD)
Pomiar odchylenia od środka plamki świetlnej, detekcja odchylenia kątowego
Widzenie robotów, wyrównywanie detali, precyzyjne wykrywanie przemieszczenia
Monitorowanie mocy / energii lasera
Detekcja mocy lasera 905nm/980nm/1064nm w czasie rzeczywistym
Monitorowanie natężenia światła dla komunikacji światłowodowej, laserowego sprzętu medycznego
Optyczne przyrządy pomiarowe
Detekcja szerokiego spektrum dla spektrofotometrów, kolorymetrów, radiometrów
Monitorowanie światła otoczenia, kontrola ekspozycji dla kamer przemysłowych
Automatyka samochodowa / przemysłowa
Radar laserowy pojazdu (LiDAR) odbiorczy, czujnik unikania przeszkód
Nawigacja i pozycjonowanie automatycznie kierowanych pojazdów (AGV)
