Moduł jakości powietrza VOC + NOx do inteligentnego domu i urządzeń IoT

Opis produktu:

Moduł jakości powietrza VOC + NOx do inteligentnego domu i urządzeń IoT

Charakterystyka:

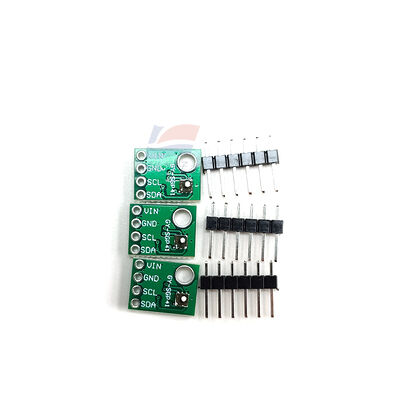

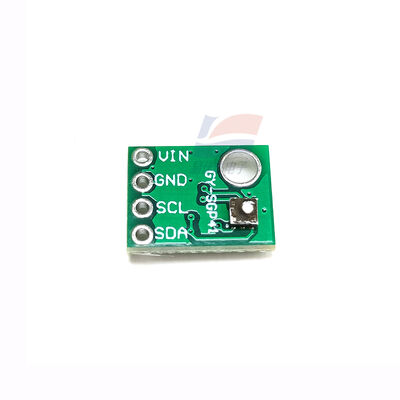

I. Parametry rdzenia (w oparciu o płytę modułu SGP41 Chip + GY)

1. Obiekt wykrywania i wyjście

Wykryte gazy: lotne związki organiczne (VOC), tlenki azotu (NOx)

Wynik algorytmu: wskaźnik VOC 1?? 500, wskaźnik NOx 0?? 500; można obliczyć eCO2 (ekwiwalent CO2)

Zakres pomiarów LZO: 0 ‰ 10 000 ppb (typowy 500 ‰ 10 000 ppb)

Zakres pomiaru NOx: 0 ‰ 10 000 ppb

Rozdzielczość: 1 ppb (oryginalny sygnał 16 bitów)

2Odpowiedź i dokładność

Czas reakcji VOC T90: < 10 s

Czas reakcji NOx T90: < 250 s

Dokładność (w warunkach standardowych): VOC ±15%; NOx ±50 ppb

Stabilność długoterminowa: < 2%/miesiąc (przeciw zanieczyszczeniu, niski drift)

3Charakterystyka elektryczna (moduł)

Napięcie zasilania: DC 3.3V / 5V (kompatybilne); wbudowane zasilanie 1,8V LDO SGP41

Prąd roboczy: ≈40 mA (szczyt); typowy 3 mA @3,3V

Prąd czuwania: ≈0,1 μA

Interfejs komunikacyjny: I2C (standardowy tryb, 100 kHz), 7-bitowy adres 0x59

4Środowiskowe i fizyczne

Temperatura pracy: -30°C ~ +70°C (klasy przemysłowej)

Wilgotność: 0%~90% RH (bez kondensacji)

Temperatura przechowywania: 5°C-30°C

Rozmiar modułu: 13 mm × 10,5 mm × 2 mm (włącznie z nagłówkami pinów)

Pakiet chipów: DFN 2,44×2,44×0,85 mm

II. Główne cechy

Integracja dwustronnego gazu: pojedynczy układ jednocześnie mierzy VOC + NOx, wychodzi standaryzowany indeks, bez konieczności skomplikowanej kalibracji.

Algorytm dojrzały: Wbudowany algorytm wskaźnika gazu Sensirion, odporny na interferencje alkoholu, perfum itp., Stabilny w długim okresie.

Ograniczone zużycie energii: dostępne w zakresie od -30°C do +70°C, odpowiednie do urządzeń IoT zasilanych bateriami.

Plug-and-play: bezpośredni wyjście I2C cyfrowej wielkości, zgodny z 3.3V/5V, bez potrzeby obwodów peryferyjnych.

Rozszerzalny eCO2: Konwersja wskaźnika VOC do równoważnego CO2, spełnienie kompleksowych wymogów monitorowania jakości powietrza w pomieszczeniach (IAQ).

III. Główne zastosowania

1Monitorowanie jakości powietrza w pomieszczeniach (podstawowe)

Inteligentny dom: oczyszczacz powietrza, system świeżego powietrza, inteligentna klimatyzacja (automatyczna regulacja prędkości / uruchomienie / zatrzymanie)

Biuro / klasa: monitorowanie w czasie rzeczywistym LZO (formaldehyd, benzen) + NOx (dymi, spalin)

Pokój sypialny/pokój dla niemowląt: wczesne ostrzeganie przed zapachami, szkodliwymi gazami, zapewnienie zdrowia

2Domostwo i kontrola ryzyka

Kuchnia: (NOx/ automatyczne uruchomienie)

Łazienka: monitorowanie zapachów (VOC), automatyczne wydechy

Klimatyzator / świeże powietrze: Automatycznie regulować objętość powietrza zgodnie z wskaźnikiem IAQ, oszczędność energii

3. Przemysł i IoT

Mała fabryka/magazynowanie: monitorowanie lotnych substancji chemicznych, wycieki, malowanie spalin

Przenośny detektor: ręczne pióro do monitorowania jakości powietrza, terminal monitorowania środowiska

Węzeł IoT: Miasto, mikro-stacja, system automatyki budynków (BA)
