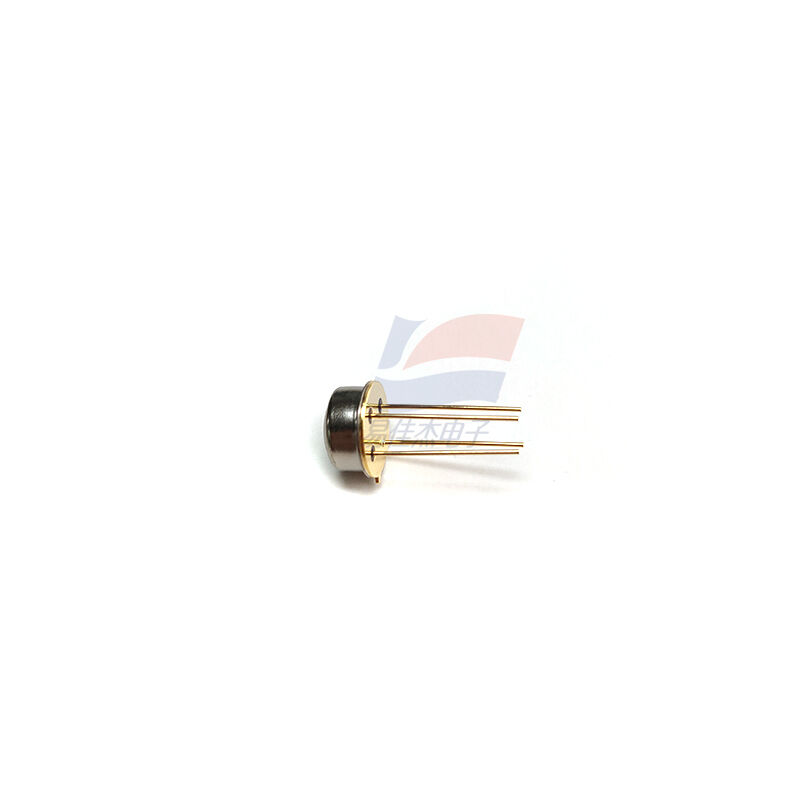

YJJ MRT313 MRT511 MEMS Sensor pomiaru temperatury podczerwonej termopilu

Opis produktu:

YJJ MRT313 MRT511 MEMS Sensor pomiaru temperatury podczerwonej termopilu

Charakterystyka:

I. Parametry rdzenia (typowe wartości w temperaturze 25°C)

Wielkość chipa: 1,1 × 1,1 mm

kąt pola widzenia: 95° (> 50% energii)

Oporność termopilu: 90 ± 30 kΩ

Prędkość odpowiedzi: 160 ± 40 V/W (czarne ciało 500K)

napięcie hałasowe: 38 nV/√Hz

Prędkość wykrywania: 1,5 × 108 cm·√Hz/W

Stała czasu: ≤ 13 ms (szybka reakcja)

Rezystor NTC: 100 kΩ ± 1% (25°C)

Wartość β NTC: 3950 ± 1% (25/50°C)

Zakres temperatury roboczej: -30°C ~ +125°C

Zakres pomiaru temperatury: -20°C ~ +500°C (cel)

II. Zasada działania

W oparciu o efekt Seebecka setki termoelementów są połączone szeregowo, aby otrzymywać promieniowanie podczerwone od celu (8 ‰ 14 μm),i różnica temperatury jest przekształcana w napięcie wyjściowe; wewnętrzny NTC jest wykorzystywany do kompensacji temperatury otoczenia w celu uzyskania bezkontaktowego pomiaru temperatury statycznej/dynamicznej (w przeciwieństwie do pyroelektrycznego, który mierzy tylko zmiany dynamiczne).

III. Główne zastosowania

Pomiar temperatury medycznej: termometry czoła, termometry uszu (wysokiej precyzji dla ludzkiego ciała 32°C-42°C)

Kontrola urządzeń gospodarstwa domowego: maszyny do kontroli temperatury (włączenie wysokiej temperatury na szczycie kuchenki), klimatyzatory, kuchenki mikrofalowe, monitorowanie temperatury kuchenki

Pomiar temperatury przemysłowej: pomiar temperatury bez kontaktu w liniach produkcyjnych, ochrona przed przegrzaniem urządzeń

Wykrywanie obecności człowieka: inteligentne oświetlenie, zabezpieczenie, automatyczne drzwi (może być wykrywane również statyczne ciało ludzkie)

Specyfikacje:
